Kit drivers moteurs PicoCon pour Raspberry

Name: Kit drivers moteurs PicoCon pour Raspberry
SKU: PICOCON
Price: 8.40 EUR
Availability: InStock

Kit Drivers moteurs PicoCon pour Raspberry Pi

Référence PICOCON

Disponible

8,40 € TTC

7,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Livré en kit (composants à souder) ce module est une platine drivers moteurs basée sur un double pont en H (L293D), destiné à être inséré sur une carte Raspberry Pi (non livrée) afin de lui permettre de pouvoir piloter jusqu'à 2 moteurs"cc".

Ce kit Drivers moteur ne nécessitera que 9 éléments à souder pour être opérationnel. Il est composé d'un circuit L293D (double pont en H), de 3 borniers à vis (pour l'alimentation et le raccordement de vos 2 moteurs) et d'un connecteur femelle enfichable sur votre Raspberry Pi (à prévoir). Voir le guide de montage ici.

Ne nécessitant que 4 GPIO de la part de la platine Raspberry Pi pour être piloté, il est tout indiqué pour les applications robotiques en vous permettant de pouvoir piloter facilement jusqu'à 2 moteurs "cc" (non livrés) à l'aide de librairie sous Python et d'exemples disponibles sur le site de 4tronix.

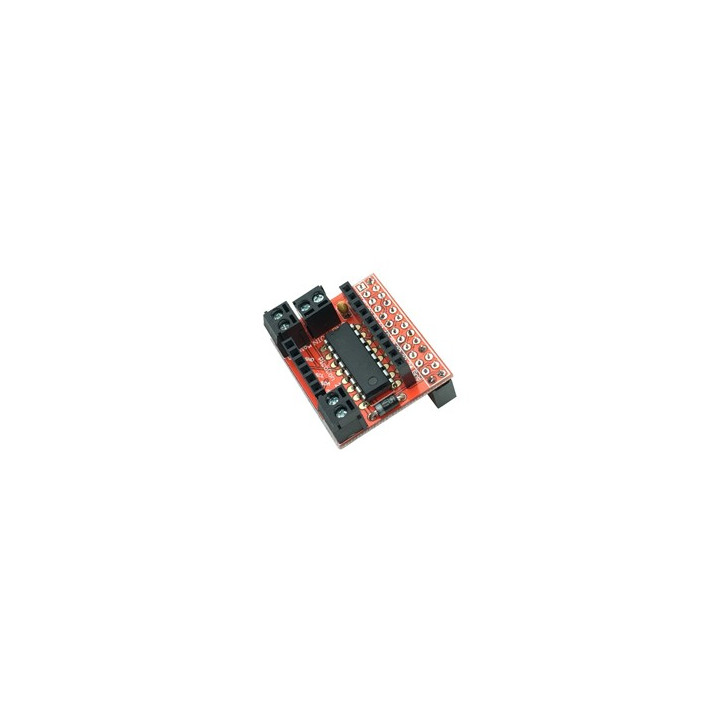

Détail du kit drivers moteur PicoCon pour Raspberry Pi

Détail des différents éléments composant le kit drivers moteur PicoCon

Exemple d'utilisation du drivers moteur PicoCon

Exemple d'utilisation sur une platine Raspberry Pi™ (non livrée).

Caractéristiques:
- Drivers L293 (double pont en H)
- 1 x bornier à vis pour alimentation des moteurs
- 2 x borniers à vis pour le raccordement des moteurs (non livrés)
- Utilise GPIO 19 et 21 (MOSI et MISO) pour le moteur A
- Utilise GPIO 24 et 26 (CE0 et CE1) pour le moteur B
- Avec connecteurs femelles pour le reprise de GPIO
- Compatible toutes Raspberry Pi (non livrées)
