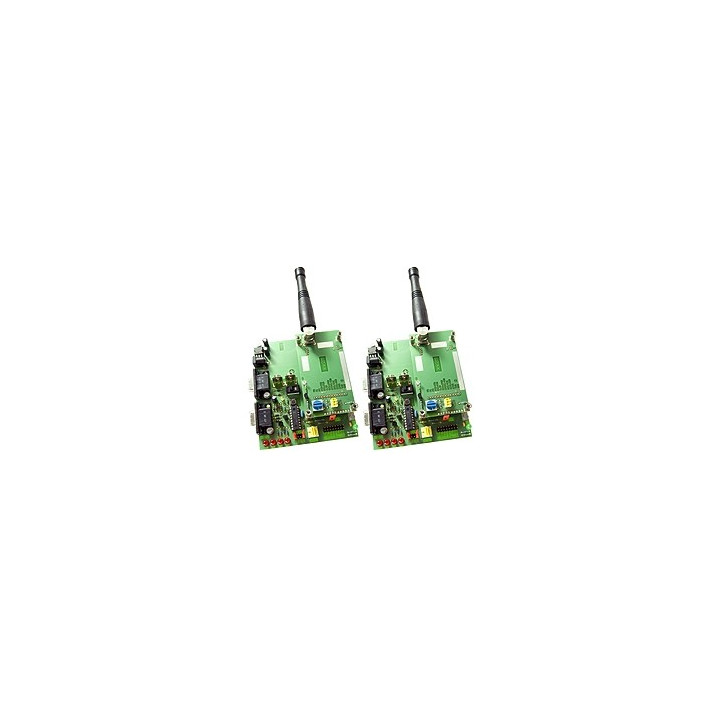

Kit évaluation radiofréquence NBEVAL pour modules Radiometrix multi-canaux

Ce kit d'évaluation est conçu pour tester les modules bande étroite et multicanaux. Il se compose de 2 platines sur lesquelles s'enfichent des supports interchangeables, avec des emplacements vous permettant d'insérer (suivant les modèles) les modules: "NiM2-434" / "BiM2A-433" / "BiM3B-869" / "SMX2-433" / "TX2M-433" / "RX2M-433" / "TR2M-433" / "LMT2-433" / "LMR2-433" / "TLC2-433" / "RLC2-433".


La mise en oeuvre de ces platines vous permettra d'évaluer la portée et la fiabilité des modules Radiometrix en environnement industriel. Le kit d'évaluation est livré sans module afin que vous puissiez choisir uniquement les modèles dont vous avez réellement besoin.





Chaque platine est equipée d'un microcontrôleur spécialisé permettant de réaliser de multiples modes d'émissions afin de pouvoir simuler différents types d'applications. Vous pourrez ainsi (très simplement au moyen de roues codeuses et de cavaliers):

- Configurer les niveaux d'entrées afin de les adapter au module radio utilisé.
- Configurer une platine en mode émetteur de télécommande
  4 canaux (avec entrées sur cavaliers).
- Configurer une platine en mode récepteur de télécommande
  4 canaux (avec sorties sur Leds).
- Exploiter le mode télécommande avec fonction mémoire au niveau des Leds de sorties (idéal pour tests de portées).
- Générer une transmission non modulée.
- Générer un signal d'émission de 250 Hz.
- Générer un signal d'émission de 1250 Hz.
- Générer un signal d'émission pseudo-aléatoire de type NRZ.
- Configurer une platine en émission pulsée (ON / OFF) toutes les 100 ms.
- Configurer une platine en réception pulsée (ON / OFF) toutes les 100 ms.


Les platines peuvent également être utilisées en mode télécommande avec une fonction "ECHO" (l'ordre envoyé revient sous la forme d'un accusé de réception - idéal pour tester les modules transceivers).

La sélection des fréquences des modules multicanaux peut se faire au moyen de roues codeuses ou via une liaison série avec raccordement sur connecteur Sub-D 9 broches.

Les platines disposent enfin d'un mode de transmission type "modem" 1200 bds (le microcontrôleur des platines réalisant alors le codage et le décodage des données séries envoyées/reçues sur le second connecteur Sub-D 9 broches).

Lors de la commande, il vous faudra préciser la nature des supports intercheangeables qui seront livrés de base avec le kit d'évaluation:

Supports A: Permettant d'insérer les modules BiM1, NiM2, BiM2, BiM3B, SMX1, SMX2
Supports B: Permettant d'insérer les modules TX1M/RX1M, TX2M/RX2M, TR2M
Supports C: Permettant d'insérer les modules LMT2, LMR2
Supports D: Permettant d'insérer les modules TLC2, RLC2 et HVR2

Il est également possible de commander ces supports seul au détail (consultez-nous). Chaque support dispose d'une sortie sur connecteur BNC servant à recevoir une antenne. Il vous sera bien évidément possible d'utiliser d'autres types d'antennes optionnelles afin de pouvoir évaluer leurs performances.


Composition du kit d'évaluation (livré dans une mallette plastique):
- 2 platines principales (sans aucun module hybride)
- 2 platines supports identiques (préciser les modèles A, B, C ou D).
- 2 piles 9 V (PP3)
- 2 antennes 1/4 d'onde 433 MHz
- 1 mini manuel d'exploitation
