Module IoT M5StickC Plus2 ESP32PICO K016 P2

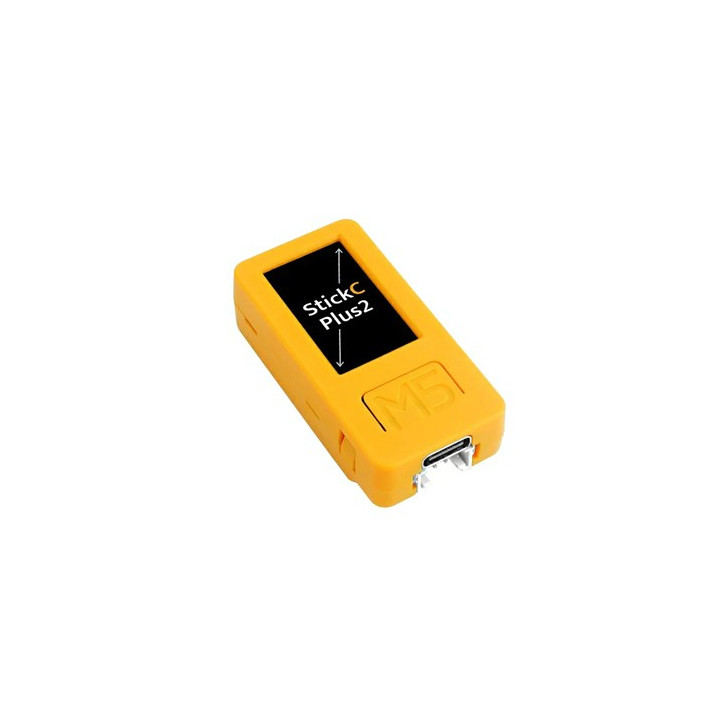

Le module M5StickC K016 P2 se présente sous la forme d'une petit boitier doté d'un afficheur TFT couleur graphique 1,14". Architecturé sur la base d'un ESP32 (avec communication WiFi et Bluetooth™) il s'apparente à un système de développement spécialement conçu pour les applications IoT.

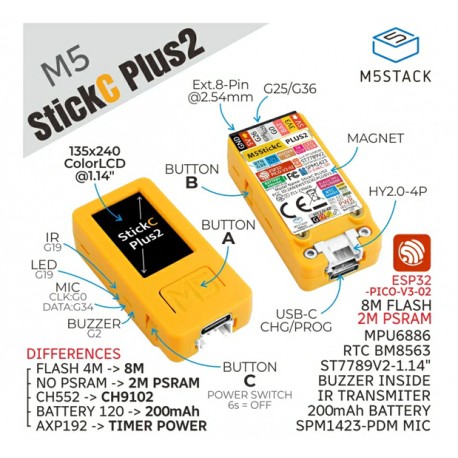

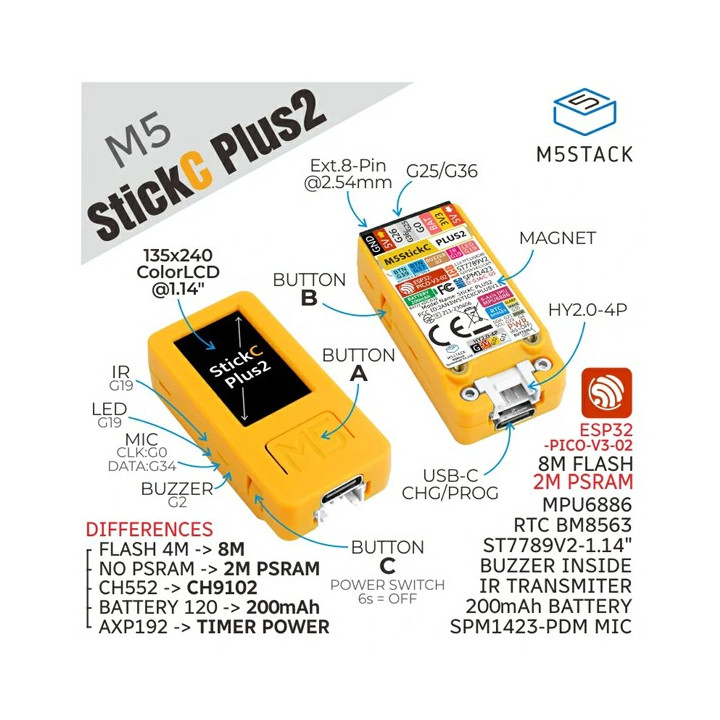

Détail des fonctions

Le module IoT M5StickC Plus intègre (en plus de son afficheur graphique) de nombreux périphériques: 2 boutons poussoirs, un buzzer passif, une Led rouge, un capteur inertiel IMU 6 axes (accéléromètre 3 axes + gyroscope 3 axes), une Led IR, un microphone ainsi qu'une horloge RTC.





Le boîtier est alimenté par une petite batterie LiPo 3,7 V / 200 mAh rechargeable via un connecteur USB (type C) ou une entrée externe + 5 V de telle sorte que l'ensemble s'apparente à une solution portative autonome.

A ce titre en raison des réglementations aériennes, le boitier M5StickC Plus2 ne peut pas être exporté.

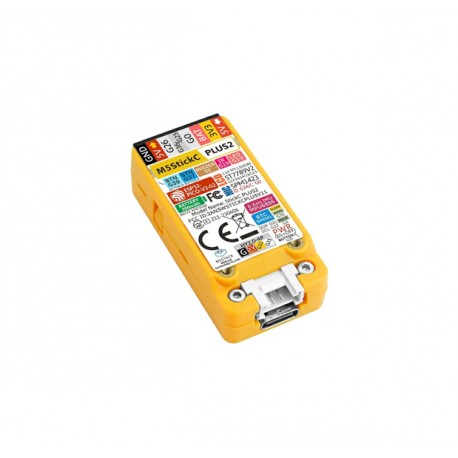

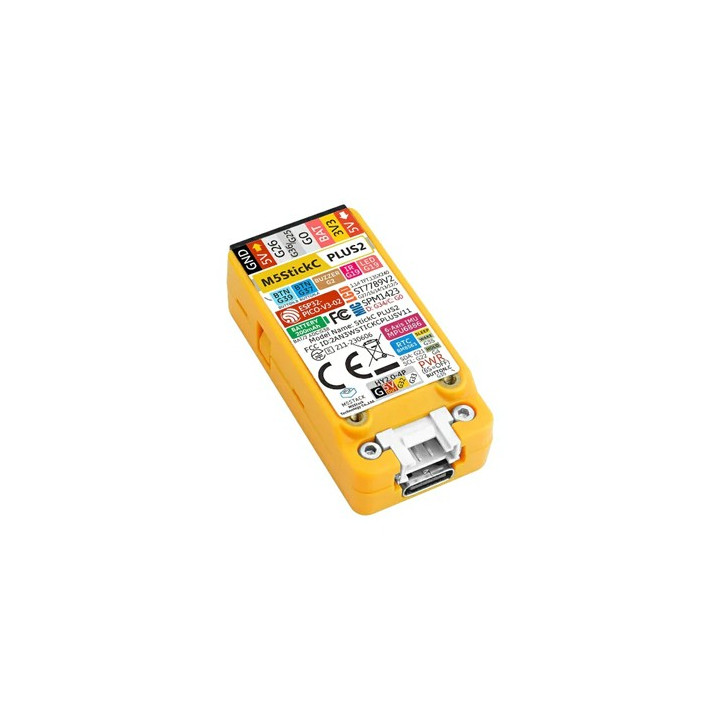

Le boitier M5StickC Plus2 dispose d'un connecteur femelle 8 broches en bout reprenant divers signaux. Celui ci vous permettra l'ajout de modules d'extension optionnels au format M5Stick Hat, lesquels vous feront bénéficier de nouvelles fonctions (capteur d'humidité, haut parleur, joystick, etc..) - Voir modèles en haut à gauche de la page.





Le boitier dispose également d'un connecteur au format Grove (I2C/GPIO/UART). Ce connecteur vous permettra de lui raccorder très facilement et simplement une multitude de périphériques additionnels.






Le boitier M5StickC Plus2 nécessite un cordon USB type C (non livré) afin de vous permettre de le programmer par votre ordinateur via l'environnement de développement IDE compatible Arduino® ou MicroPython ou via UIFlow (qui s'apparente à une solution de programmation via des blocs graphiques).

Dès lors, il sera très facile de concevoir des objets communicants, des applications domotiques, des systèmes embarqués avec liaison Bluetooth™ et WiFi à l'aide du modules M5Stick C Plus2.


Caractéristiques

• ESP32-PICO-V3-02 (Dual Core @ 240MHz)
• 8MB de Flash
• 2MB PSRAM
• Connexion Wi-Fi et Bluetooth Dual Mode
• Antenne intégrée
• Alimentation: 5 Vcc / 500 mA (via USB type C)
• Batterie LiPo 3,7V @ 200mAh (intégrée)
• 1 connecteur Grove (I2C/GPIO/UART)
• 1 connecteur femelle 8 broches (pour GPIO)
• Afficheur LCD TFT couleur 1,14" de 135 x 240 pixels (ST7789v2)
• 3 boutons poussoirs
• 1 Led verte
• 1 led infrarouge
• Capteur IMU 6 axes (MPU6886)
• Microphone (SPM1423)
• Buzzer passif
• Horloge RTC (BM8563)
• PMU (APX192)
• Boitier plastique
• Température d'utilisation 0°C à +60°C
• Dimensions: 48 x 25 x 13 mm
• Poids: 17g
• Prévoir cordon USB type C
