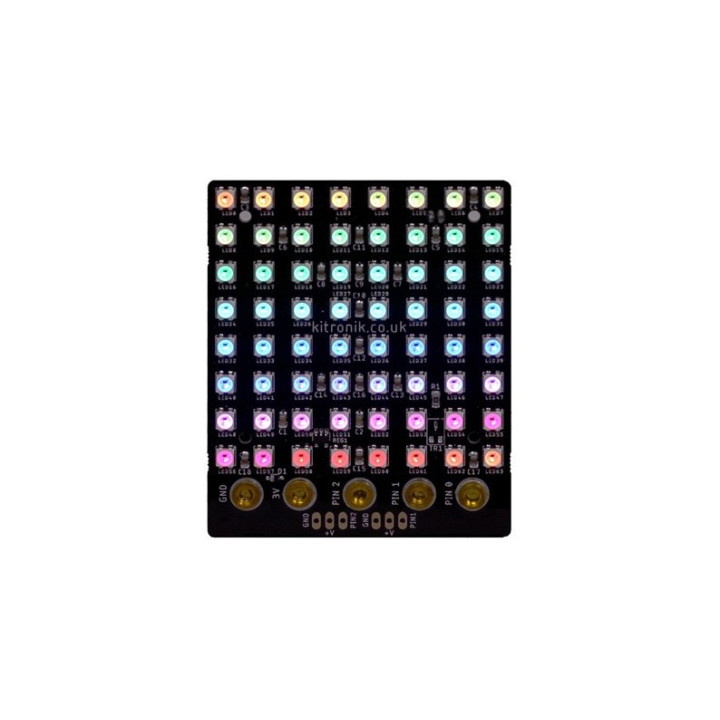

Matrice 64 Leds RGB Kitronik ZIP Tile 5645 pour carte micro:bit

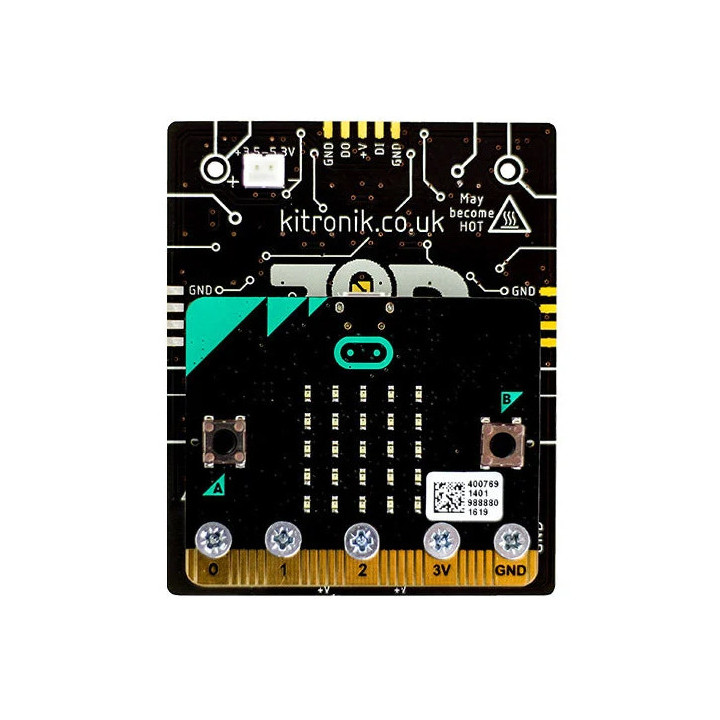

Cette matrice à Leds RGB ZIP Tile de chez Kitronik a été spécialement conçue pour être montée directement sur une carte BBC micro:bit (non livrée) à l'aide de vis et entretoises incluses (mais vous pourrez aussi utiliser des cordons avec pinces crocodiles (non livrés) pour un montage déporté).

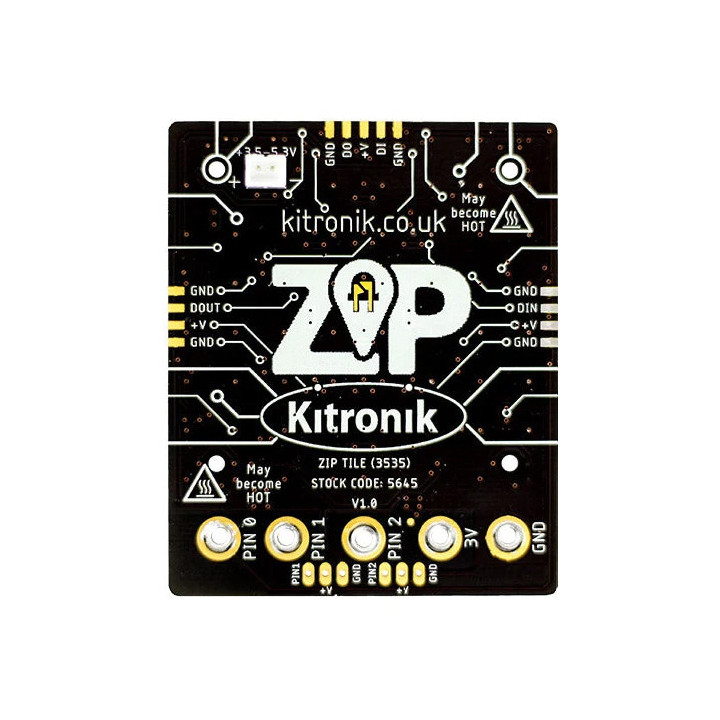

Le module s'alimente via un connecteur JST 2 plots (au dos de la platine) et intègre un étage de régulation 3,3 V pour alimenter directement votre BBC micro:bit.

Possibilité de chaîner plusieurs modules entres eux (par le haut, la droite ou la gauche) pour disposer d'une matrice plus grande (attention à bien prévoir une alimentation adéquate, car 1 seul module ZIP Tile peut consommer jusqu'à 2,87 A).

Exemple de montage avec 2 modules ZIP Tile (platine BBC micro:bit non incluse)


Caractéristiques:

• Alimentation: 3,5 à 5,3 V
• Consommation max. de 2,87 A @ 5,3V:
  • 41 mA par Led (en Blanc à 100% de luminosité)
  • 250 mA max. pour l'étage de régulation 3,3V

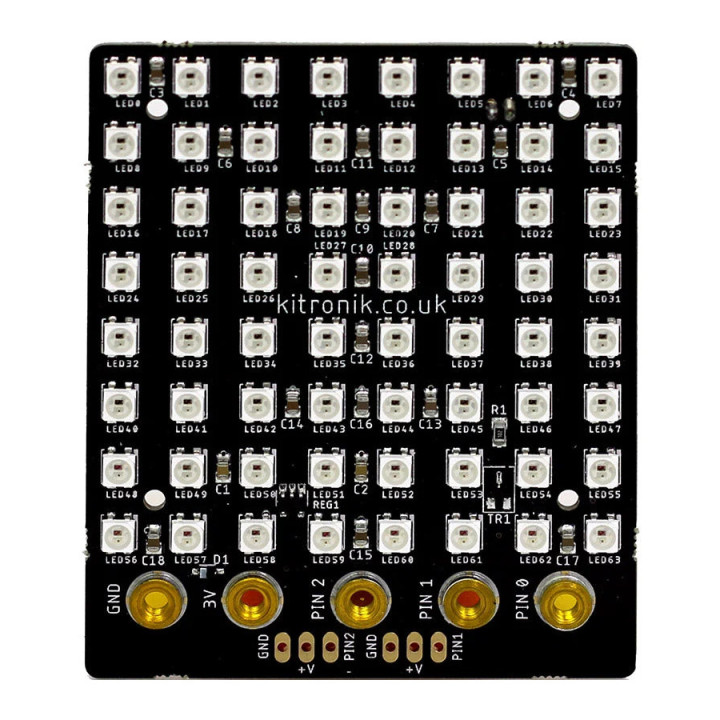

• Nombre de Leds RGB: 64 (8 x 8)
• Vis M3 et entretoises incluses
• Dimensions: 71 x 58,4mm
• Compatible BBC micro:bit (non inclus)
• Supporte Microsoft MakeCode et MicroPython



Du fait de la haute luminosité des Leds (surtout pour les couleurs "tirant" vers le blanc), il est IMPERATIF de ne JAMAIS regarder directement la source lumineuse sous risque de graves séquelles oculaires. A noter également que les leds peuvent devenir très chaudes et qu'il ne vous faut JAMAIS toucher ces dernières en cours d'utilisation.
