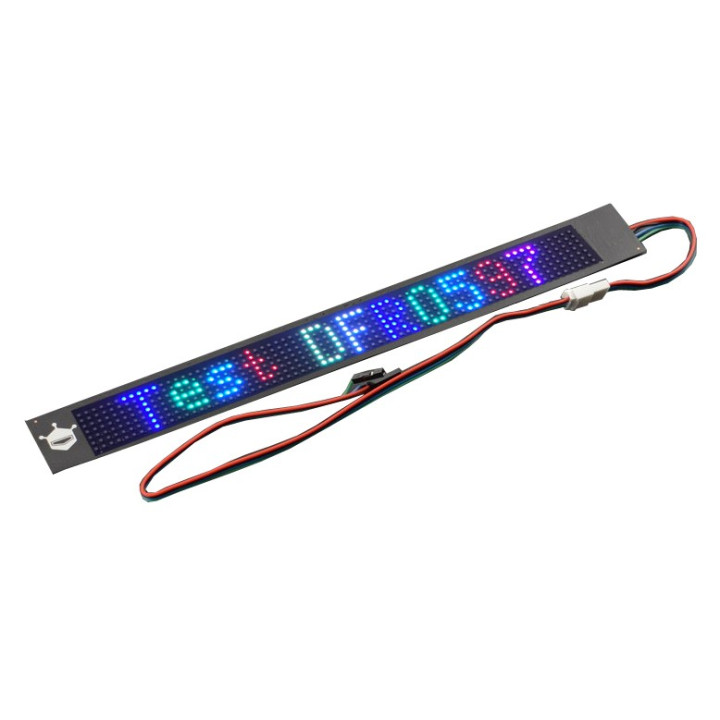

Matrice à leds RVB flexible 7x71 DFR0597

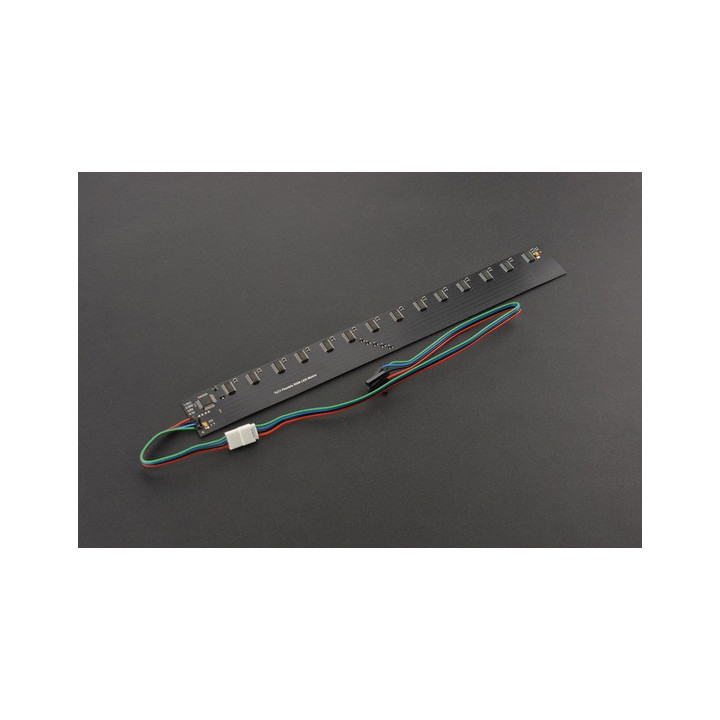

Face arrière de la matrice à Leds RVB flexible DFR0597

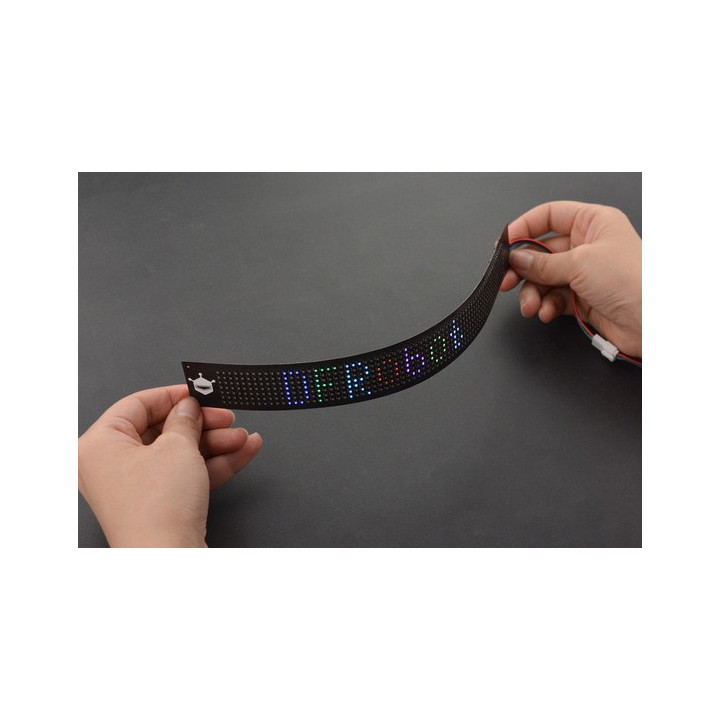

Matrice flexible DFR0597

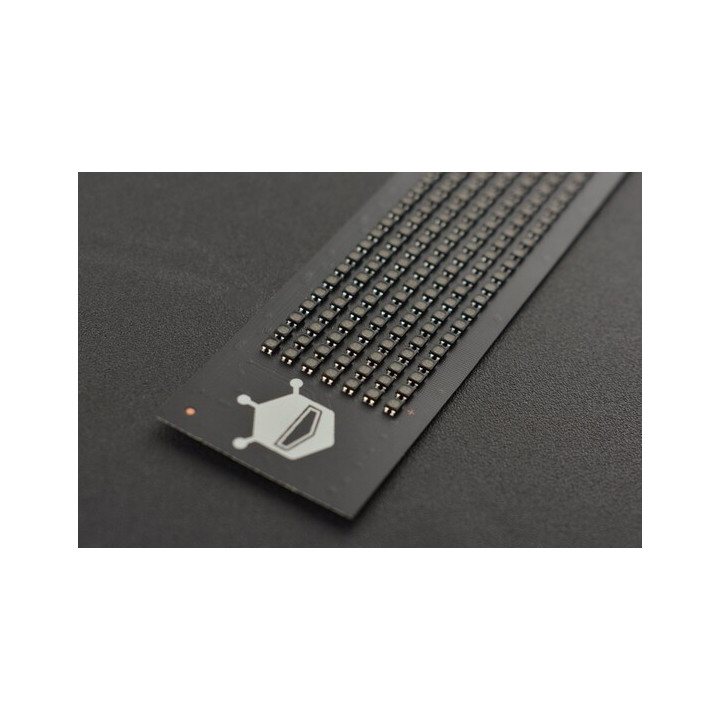

Détail de la matrice à leds RVB flexible 7x71 DFR0597

Matrice à leds RVB flexible 7x71

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

44,50 €
TTC
37,08 € HT
Dont 0,01 € d'eco-participation
Rupture de stock
Code DFR0597

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Equipée de 497 Leds RVB, cette matrice (7 x 71) de chez DFRobot est conçue sur la base d'un circuit imprimé souple, légèrement pliable (30° max).





Grâce à son contrôleur intégré, ils sera très facile d'afficher des chiffres et des lettres mais également de garder l'état d'affichage même séparée de son circuit de commande principale comme un module Arduino (non livré) ou tout autre microcontrôleur disposant d'une interface série.


MCU intégré de la matrice à leds RVB flexible DFR0597

Cette matrice sera donc toute indiquée pour des projets portables tels que chapeaux, sac à dos, vêtements, ceintures, costumes, décoration lumineuse, etc...

Raccordement de la matrice RGB flexible DFR0597 sur un Arduino ou compatible
Exemple de raccordement avec un module Arduino ou compatible (non livré)


IMPORTANT:

1) Veuillez prendre note que bien que légèrement flexible, la matrice ne doit ni être courbée sur un angle supérieur à 30°, ni trop pliée à plusieurs reprises au risque d'endommager cette dernière.

2) Bien que pilotable depuis un module Arduino, en cas de paramétrage en luminosité maximale, une alimentation externe de 5 V pouvant fournir au minimum 500mA est indispensable afin d'éviter d'obtenir des couleurs et affichage anormale.


Caractéristiques:
  • Alimentation: 5Vcc
  • Consommation: < 500 mA (max.)
  • Matrice: 7 x 71 Leds RGB
  • Couleurs possibles: Rouge, jaune, vert, rouge, bleu, violet, blanc
  • Dimensions totale: 239 x 30 mm
  • Dimensions matrice: 232 x 22 mm
  • Pitch Pixel: 3,2 mm
  • Cordon de raccordement inclus
  • Interface: série
  • Datasheet du module
    Télécharger
