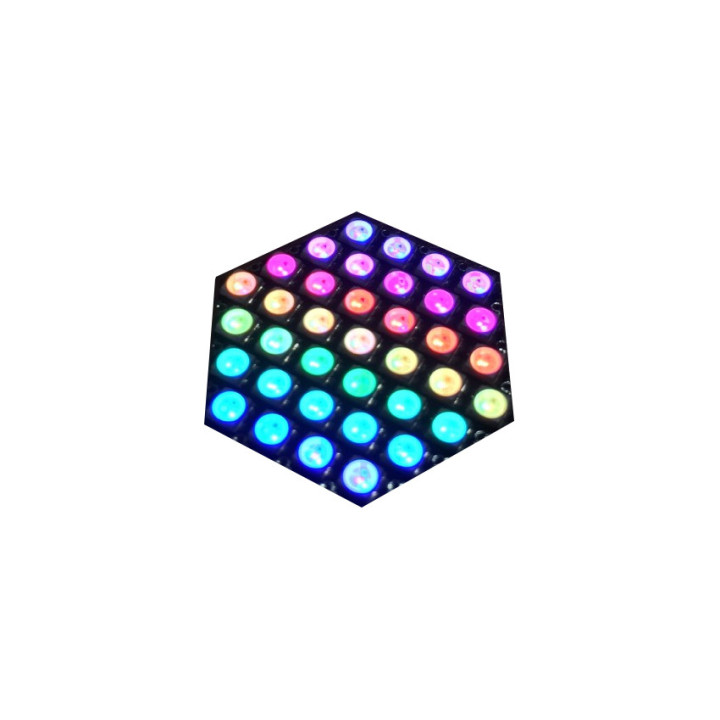

La matrice Hexagonale à 37 Leds RVB en action

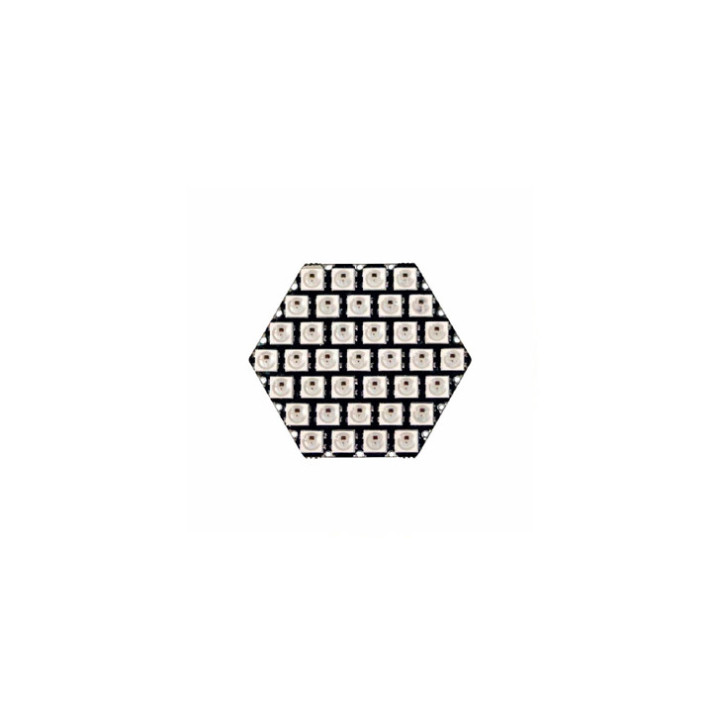

Matrice Hexagonale à Led RVB compatible Grove A045

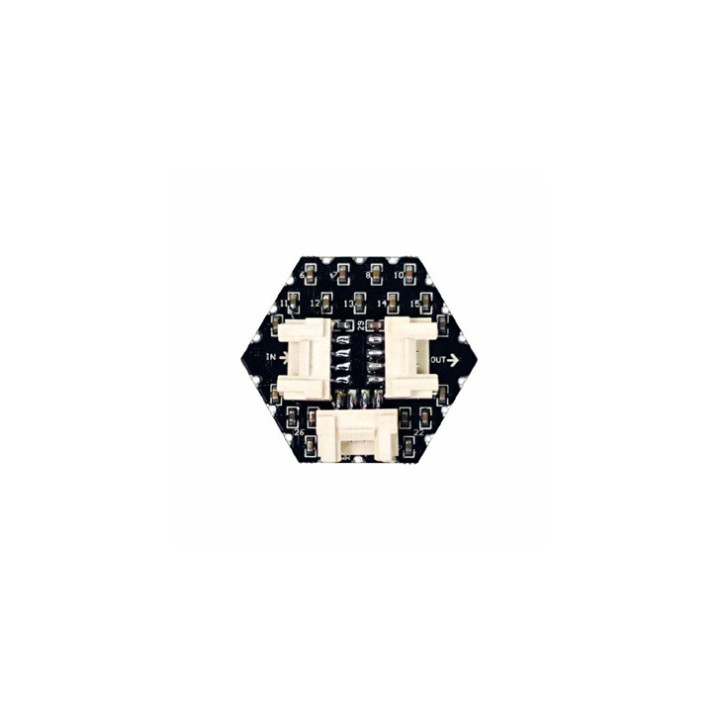

Face arrière du module matrice Hexagonale à Led RVB compatible Grove A045

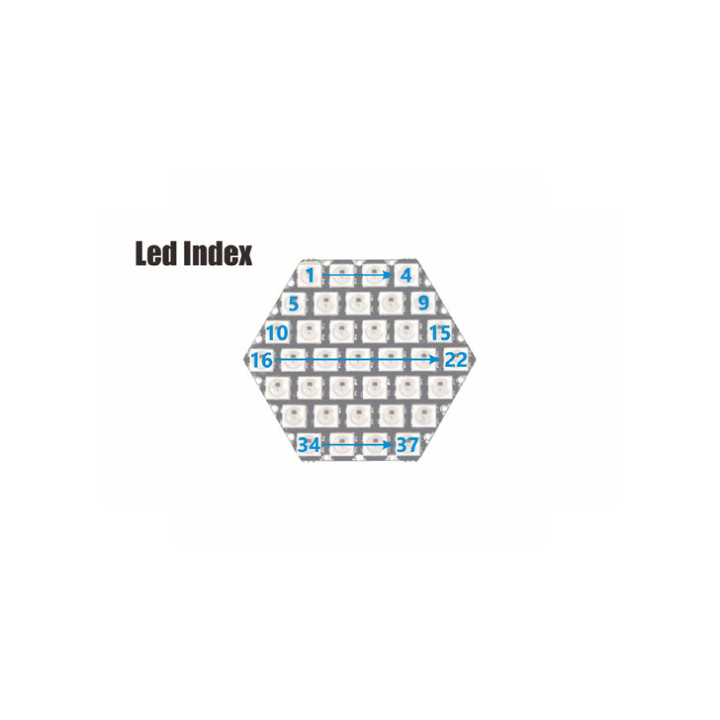

Détail de l'index de la Matrice Hexagonale à Led RVB compatible Grove A045

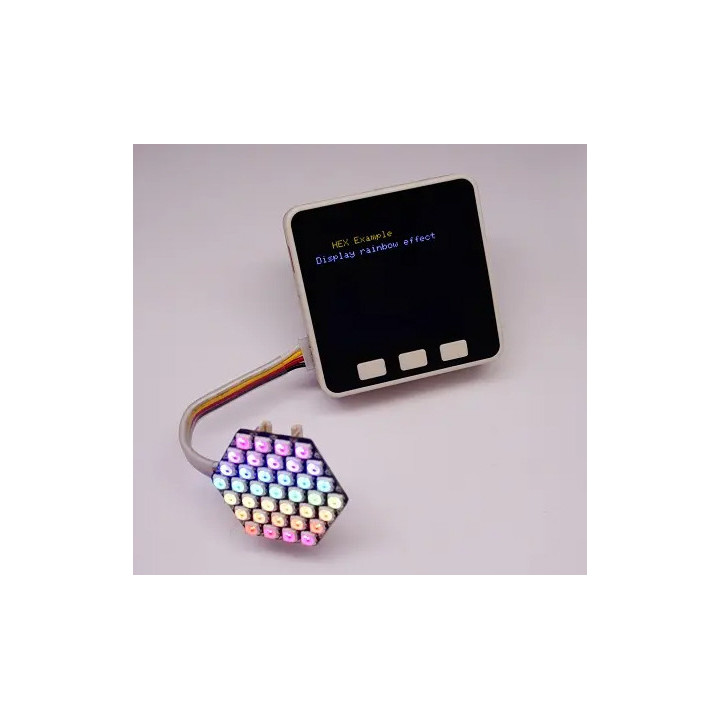

Exemple d'utilisation de la matrice Hexagonale à Leds RVB compatible Grove A045
La matrice Hexagonale à 37 Leds RVB en action
Matrice Hexagonale à Led RVB compatible Grove A045
Face arrière du module matrice Hexagonale à Led RVB compatible Grove A045
Détail de l'index de la Matrice Hexagonale à Led RVB compatible Grove A045
Exemple d'utilisation de la matrice Hexagonale à Leds RVB compatible Grove A045

Matrice Hexagonale 37 Leds RVB compatible grove

A045
Disponible
7,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


6,00 € HT

Ce module avec connecteur au format Grove intègre 37 Leds RGB (avec contrôleur SK6812) disposées sur un circuit imprimé (de forme Hexagonale). Ce dernier pourra être raccordé à une carte Arduino® ou à des modules M5Stack (non livrés).

Livré avec son cordon de raccordement (compatible Grove), ce module HEX de chez M5Stack est une matrice de 37 Leds RVB (avec contrôleur SK6812) de forme Hexagonale que vous pourrez utiliser avec les modules programmables de chez M5Stack (non livrés) ou avec une carte Arduino® ou compatible (non inclus) via une platine Shield ou HAT compatible Grove (proposées en option).


Détail du module matrice Hexagonale à 37 Leds RVB u045


Possibilité de chaîner plusieurs matrices entre elles grâce aux connecteurs entrée/sortie. Des exemples de codes sources et librairies sont disponibles (UIFlow et Arduino®) sur le site du fabricant ou en téléchargement.

Le programme pour Arduino ci-dessous permet d'afficher un dégradé de couleurs sur les 37 leds. Le module devra être relié sur le connecteur D2 de la platine Shield Grove.
La librairie FASTLED devra être préalablement chargée et intégrée au répertoire des librairies de votre Arduino.


#include "FastLED.h"
#define Neo_PIN    3
#define NUM_LEDS    37

CRGB leds[NUM_LEDS];
uint8_t gHue = 0;

void setup() {
  FastLED.addLeds<WS2811,Neo_PIN,GRB>(leds, NUM_LEDS).setCorrection(TypicalLEDStrip);
  FastLED.setBrightness(10);
}
void loop(){

    fill_rainbow( leds, NUM_LEDS, gHue, 7);
    FastLED.show();
    EVERY_N_MILLISECONDS( 20 ) { gHue++; }
}


Du fait de la haute luminosité des Leds (surtout pour les couleurs "tirant" vers le blanc), il est IMPERATIF de ne JAMAIS regarder directement la source lumineuse sous risque de graves séquelles oculaires. Evitez également les couleurs "tirant" vers le blanc qui peuvent engendrer une sur-consommation et un échauffement de la matrice.

Caractéristiques:

  • Alimentation: 5 Vcc ±10%
  • 37 leds GRB SK6812 (compatible NeoPixel®)
  • Interface SPI
  • Compatible Grove
  • 1 cordon compatible Grove inclus
  • Dimensions: 30 x 35 x 8 mm
  • Poids: 8 g
