Matrice 8x8 Leds Click ( bleues )

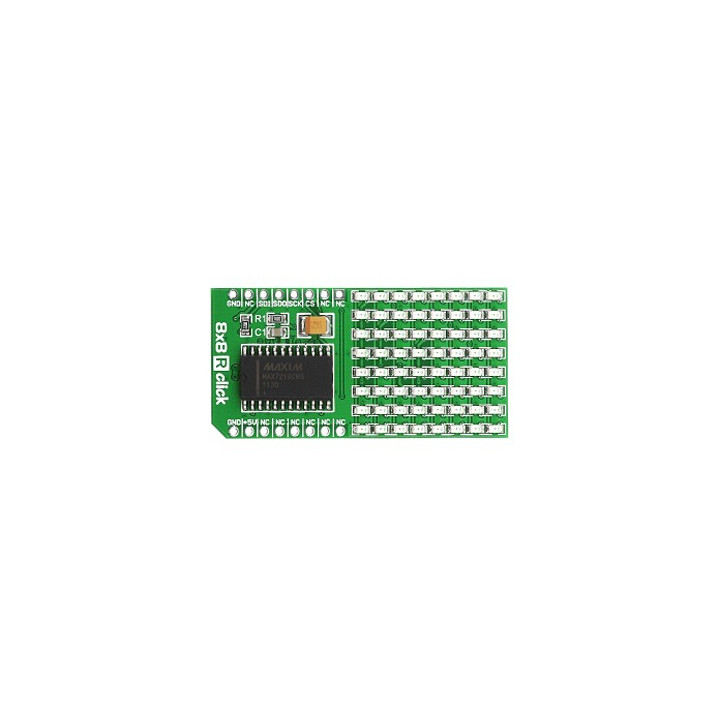

Ce module Click Board vous permettra d'ajouter une matrice de 8x8 leds CMS (soit un total de 64 leds bleues) à votre microcontrôleur. Ce dernier est architecturé sur la base d'un MAX7219 à liaison SPI.

Des exemples de programmes dédiés aux PIC, ARM™, PIC32™, AVR avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Le module est destiné à être alimenté sous une tension de +5 V.

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1307 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1307 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "8x8 Click"
*
*************************************************************************
* Le message I ♥ Arduino est affiché sur la matrice.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "8x8 Y Click" (Réf.: MIKROE-1307) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (réalisé en partie avec Fritzing )
*

* Bibliothèque
* 1. https://github.com/wayoda/LedControl
*
* Logiciel permettant de convertir un caractère en 8 octets
* 1. https://8x8ledmatrixgenerator.codeplex.com/releases/view/135669
************************************************************************/

// Affectation des broches
#define CS 10
#define CLK 13
#define DIN 11

#define NB_MATRICE 1

#include "LedControl.h" // appel de la librairie
LedControl matrice=LedControl(DIN,CLK,CS,NB_MATRICE); // création de l'objet matrice

// Définition des caractères à l'aide du logiciel 8x8 ledmatrixgenerator
unsigned char coeur[8]={0x00,0x66,0xFF,0xFF,0x7E,0x3C,0x18,0x00};
unsigned char A[8]={0x18,0x24,0x42,0x81,0xFF,0x81,0x81,0x81};
unsigned char R[8]={0xFC,0x82,0x81,0x82,0xFC,0x84,0x82,0x81};
unsigned char D[8]={0xFC,0x82,0x81,0x81,0x81,0x81,0x82,0xFC};
unsigned char U[8]={0x81,0x81,0x81,0x81,0x81,0x81,0x42,0x3C};
unsigned char N[8]={0x81,0xC1,0xA1,0x91,0x89,0x85,0x83,0x81};
unsigned char I[8]={0x1C,0x08,0x08,0x08,0x08,0x08,0x08,0x1C};
unsigned char O[8]={0x3C,0x42,0x81,0x81,0x81,0x81,0x42,0x3C};

void setup()
{
matrice.shutdown(0,false); // arrêt du mode économie du MAX7219
matrice.setIntensity(0,8); // configuration de l'intensité lumineuse des led (0 à 15)
matrice.clearDisplay(0); // extinction de toutes les led
}

void loop()
{
for(int i=0;i<8;i++) // affichage de I
{
matrice.setRow(0,i,I[i]);
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++)
{
matrice.setRow(0,i,coeur[i]); // affichage de ♥
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++) // affichage de A
{
matrice.setRow(0,i,A[i]);
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++) // affichage de R
{
matrice.setRow(0,i,R[i]);
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++) // affichage de D
{
matrice.setRow(0,i,D[i]);
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++) // affichage de U
{
matrice.setRow(0,i,U[i]);
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++) // affichage de I
{
matrice.setRow(0,i,I[i]);
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++) // affichage de N
{
matrice.setRow(0,i,N[i]);
delay(10);
}
delay(1000); // pause d'une seconde
for(int i=0;i<8;i++) // affichage de O
{
matrice.setRow(0,i,O[i]);
delay(10);
}
delay(1000); // pause d'une seconde
}
