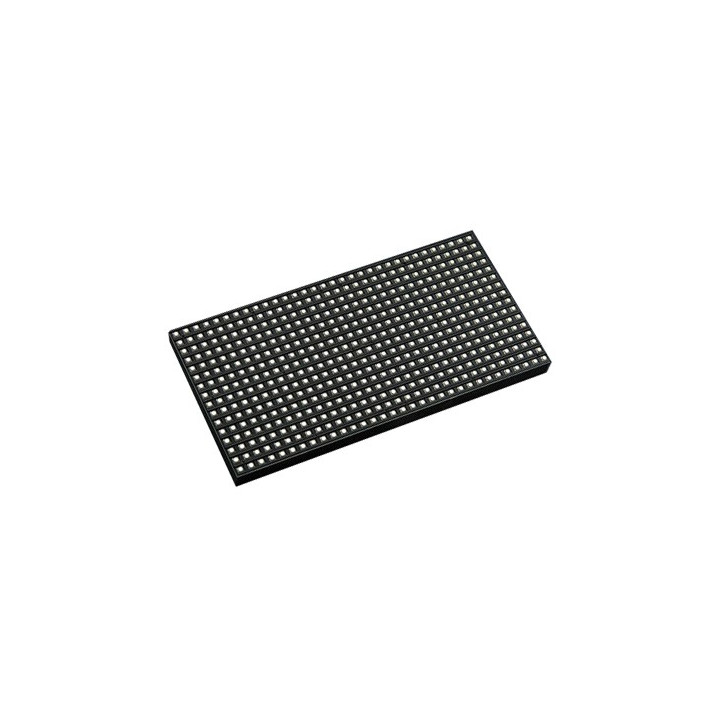

Matrice leds RVB 32x16 DFR0471 pour Arduino et Raspberry Pi Images
Matrice de 512 Leds RVB avec pitch 6 mm, pilotable directement depuis une microcontrôleur (platine Arduino Mega2560 ou compatible, Raspberry Pi, etc.. (non livrées) en utilisant des librairies dédiées. Alimentation 5 V à prévoir (disponible en option).
Cette matrice de 19 cm de chez DFRobot composée de 512 Leds RVB (32 x 16) avec pas de 6 mm sera idéale pour la réalisation d'animations fluides et rapides pour utilisation en intérieur (textes défilants, publicité, écran pour flipper hombrew, jeux, etc...).
Grâce à son contrôleur intégré, chaque Led peut être adressée et pilotée indépendamment, mais il vous faudra disposer de pas moins de 13 ports GPIO sur votre microcontrôleur pour piloter la matrice (Arduino Mega2560 minimum ou Raspberry Pi recommandée).
Deux connecteurs IDC (DATA-IN, DATA_OUT) à l'arrière permette de chaîner plusieurs matrices entres elles (mais non supporté par Arduino, car nécessite un microcontrôleur rapide comme Raspberry Pi par exemple).
Attention prévoir une alimentation adéquat 5 V (minimum 2 A) pour alimenter la matrice !
Ne pas alimenter la matrice depuis votre carte Arduino sous peine de l'endommager.
Contenu:
- 1 matrice 32 x 16
- 1 câbles (rouge/noir) d'alimentation avec cosses à fourches
- 1 câble en nappe (de chaînage) avec connecteur IDC 2x8 contacts
- 1 câble en nappe de couleur avec connecteur IDC d'un côté et connecteurs femelles séparés de l'autre
Caractéristiques:
- Matrice à Led RVB 32 x 16: 512 Leds
- Angle de vision: ≧160°
- Luminosité (blanc): ≧1200 cd
- Fréquence de répétition: ≧ 60 Hz
- Fréquence de rafraîchissement: ≧ 300 Hz
- Mode de contrôle: synchrone
- Librairie Arduino disponible
- Pas: 6 mm
- Sortie sur connecteur IDC
- Contrôleur intégré
- Dimensions: 192 x 96 x 11 mm
- Livré avec nappe IDC et câbles pour alimentation
- Alimentation conseillée: 5 V / 2 A minimum (non livrée)
