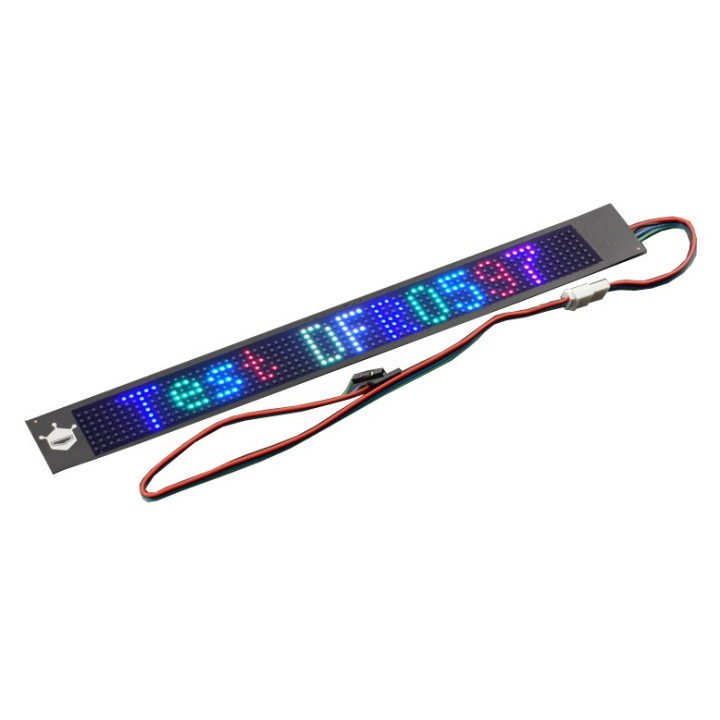

Matrice à leds RVB flexible 7x71 DFR0597

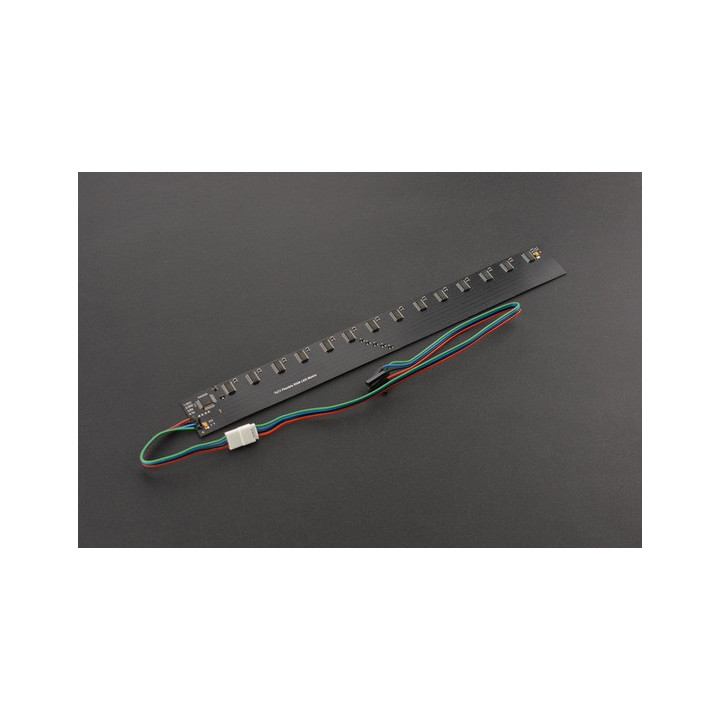

Face arrière de la matrice à Leds RVB flexible DFR0597

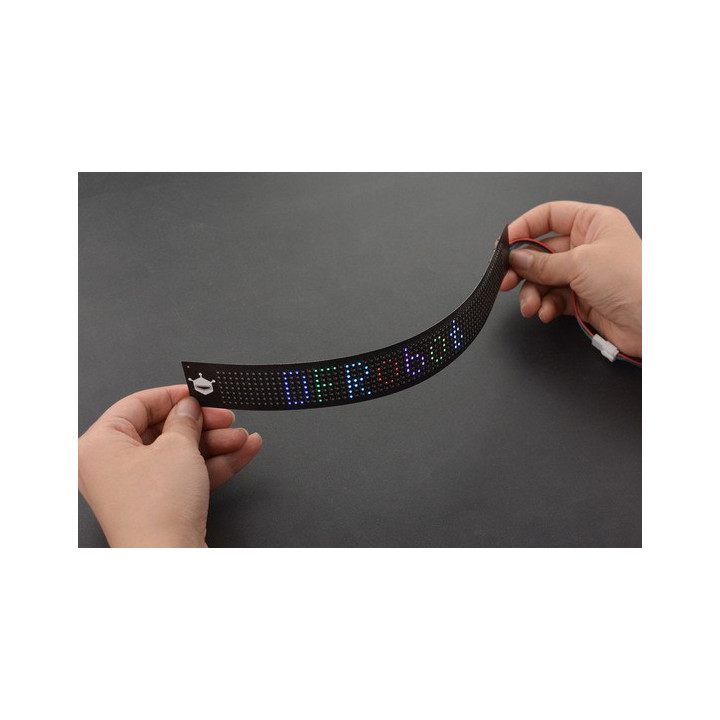

Matrice flexible DFR0597

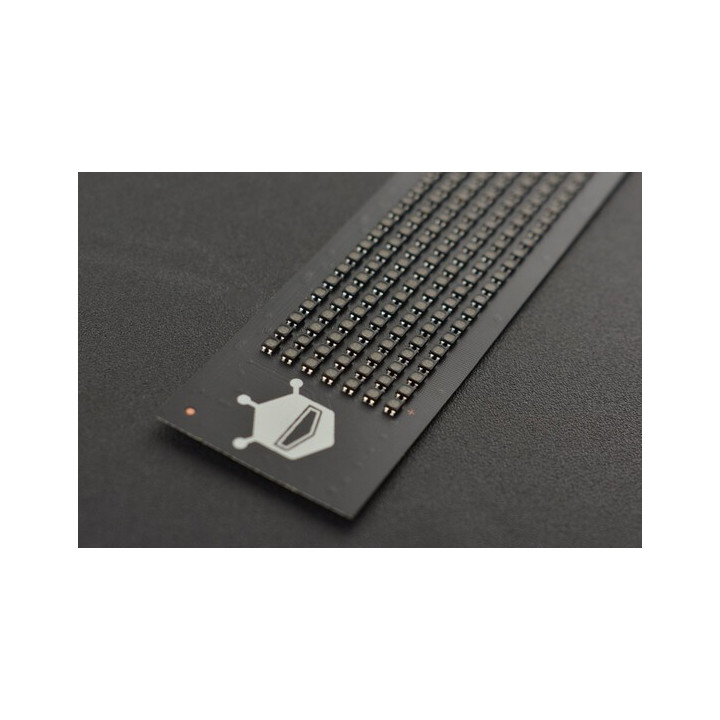

Détail de la matrice à leds RVB flexible 7x71 DFR0597

Matrice RVB flexible GRDFR pour Arduino avec 497 LEDs

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

44,50 €
TTC
37,08 € HT
Dont 0,01 € d'eco-participation
Rupture de stock
Code GRDFR0597

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Cette matrice flexible compatible Grove est dotée de 7 x 71 leds RVB. Elle se pilote très facilement à partir d'une carte Arduino grâce à une librairie associée.

Equipée de 497 Leds RVB, cette matrice (7 x 71) est conçue sur la base d'un circuit imprimé souple, légèrement pliable (30° max). Elle est livrée avec un cordon compatible avec le format Grove.





Grâce à son contrôleur intégré, ils sera très facile d'afficher des chiffres et des lettres mais également de garder l'état d'affichage même séparée de son circuit de commande principale.

IMPORTANT:

1) Veuillez prendre note que bien que légèrement flexible, la matrice ne doit ni être courbée sur un angle supérieur à 30°, ni trop pliée à plusieurs reprises au risque d'endommager cette dernière.

2) Bien que pilotable depuis une carte Arduino, en cas de paramétrage en luminosité maximale, une alimentation externe de 5 V pouvant fournir au minimum 500 mA est indispensable afin d'éviter d'obtenir des couleurs et affichage anormale ainsi qu'un échauffement du régulateur de l'Arduino.


Caractéristiques:
  • Alimentation: 5Vcc
  • Consommation: < 500 mA (max.)
  • Matrice: 7 x 71 Leds RGB
  • Couleurs possibles: Rouge, jaune, vert, rouge, bleu, violet, blanc
  • Dimensions totale: 239 x 30 mm
  • Dimensions matrice: 232 x 22 mm
  • Pitch Pixel: 3,2 mm
  • Cordon de raccordement inclus
  • Interface: série



Exemple d'utilisation:

Ce petit programme pour Arduino permet d'afficher un texte dont les lettres seront de différentes couleurs. Il vous faudra au préalable télécharger et installer une librairie depuis cette adresse: https://github.com/DFRobot/DFRobot_SerialScreen771 (utilisez le bouton Code puis Dowload Zip et décompactez la librairie dans le répertoire dédié à cet usage de l'IDE Arduino). Le cordon Grove de la matrice devra être raccordé sur le connecteur D2 de la platine d'interface Grove.


#include <Arduino.h>
#include <HardwareSerial.h>
#include <SoftwareSerial.h>
#include "DFRobot_SerialScreen771.h"

#ifdef ARDUINO_AVR_UNO
SoftwareSerial Serial1(2, 3); //RX, TX
#endif

DFRobot_SerialScreen771 screen;

void setup() {
    Serial.begin(115200);
    Serial1.begin(19200);
    screen.begin(Serial1);
    screen.setDbgSerial(Serial);
    screen.setMessage("Test DFR0597");
}

void loop() {

}


Vous disposez d'autres exemples de programmes dans l'onglet Documentation technique de cette page.
  • Datasheet du module
