Microcontrôleur PIC18F2520 990005 pour platine MuIn robotique ludique Images
Microcontrôleur PIC18F2520 990005 pour platine MuIn robotique ludique
Equipée d'un microcontrôleur PIC18F2520, la platine "MuIn" est une plateforme multi-usage de pilotage pour robotique ludique (permettant la gestion simplifiée de capteurs et servomoteurs).
Prix :
1,00 €
TTC
Dont 0,01 € d'eco-participation
Le microcontrôleur de la platine dispose d'un bootloader permettant sa programmation série.
La "MuIn" est livrée avec un programme d'application pré-chargé permettant de l'exploiter rapidement via un microcontrôleur externe type arduino ou PICBASIC ou CUBLOC au moyen d'ordres séries très simples qui vous permettrons de piloter divers capteurs et autres servomoteurs.
Il vous sera ainsi possible de:
- Générer 2 signaux PWM (pour piloter des moteurs "cc" via une interface de puissance externe
non livrée) ou piloter 2 sorties logiques.
- Piloter la position de 8 servomoteurs indépendants ou piloter 8 entrées/sorties logiques.
- Faire l'acquisition de 5 tensions analogiques (avec une résolution de 10 bits) - Idéal pour lire la position
d'un potentiomètre, d'un capteur de température ou d'un télémètre infrarouge à sortie analogique, etc...
- Récupérer les données d'une boussolle électronique (proposée en bas de page).
- Récupérer les données de télémètres à ultrason optionnels (proposés en bas de page).
- Piloter un module de gestion de moteur optionnel (proposé en bas de page).
- Lire et écrire dans des composants I2C™ externes.

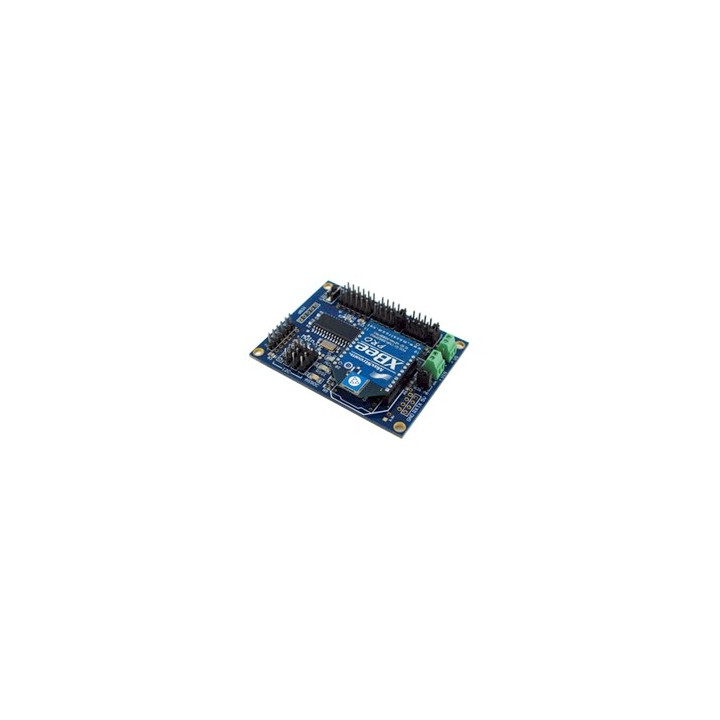

A noter que la platine dispose également d'un support destiné à recevoir un module de communication USB, Ethernet, Bluetooth™ ou ZigBee™. A ce titre, la photo tout en haut de l'écran montre la platine équipée d'un module radio XBee™ (toutefois la platine "MuIn" est livrée seule sans aucun périphérique).
Note:
Nous proposons également en bas de la page une version économique de cette platine, sans connecteur, ni bootloader, ni Firmware pré-chargé.
Afin de faciliter les phases de tests, vous disposez d'un logiciel pour PC permettant d'évaluer les fonctions de la platine via une interface graphique très conviviale (il vous faudra toutefois associer un montage de mise à niveau à base de MAX232 permettant de convertir les signaux séries TTL de la "MuIn" pour qu'ils puissent être reliés au port RS-232 du PC).
La platine dispose également de plusieurs cavaliers de configuration et d'un connecteur permettant si nécessaire une programmation du PIC en mode ISP via un programmateur externe (non livré).
-
Schéma de la platineTélécharger
-
Logiciel de configurationTélécharger
-
Documentation de la platineTélécharger
-
Guide de configurationTélécharger
