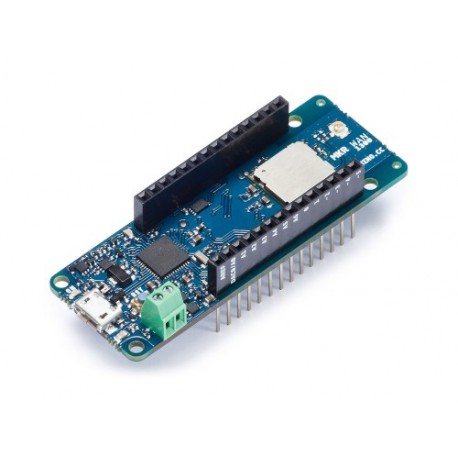

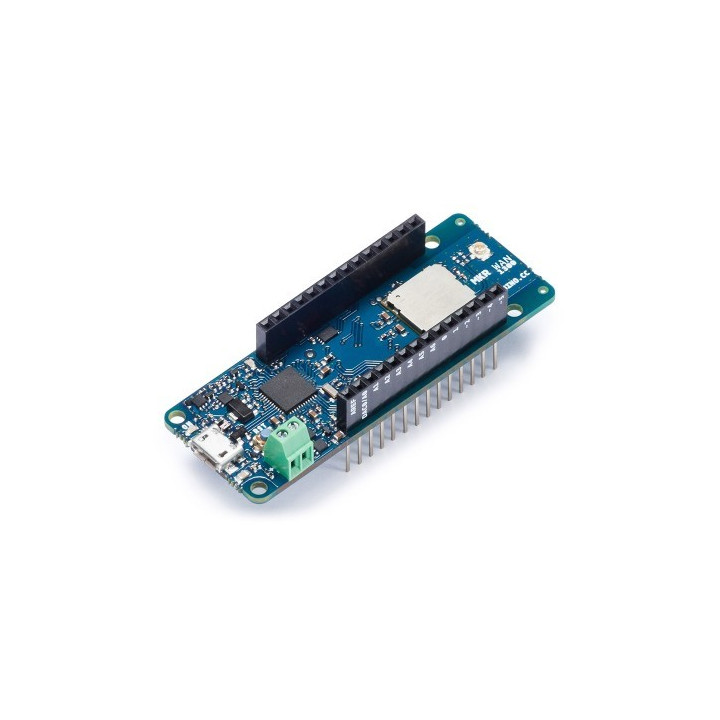

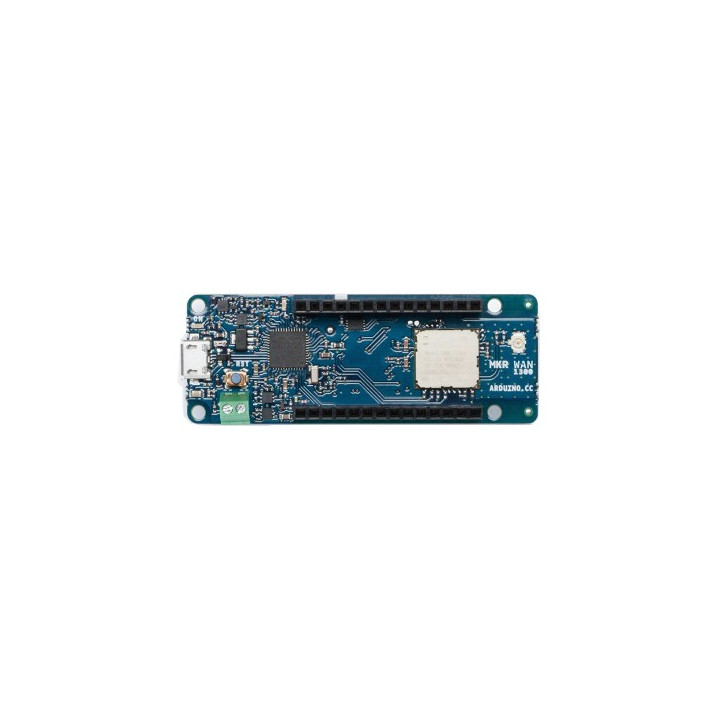

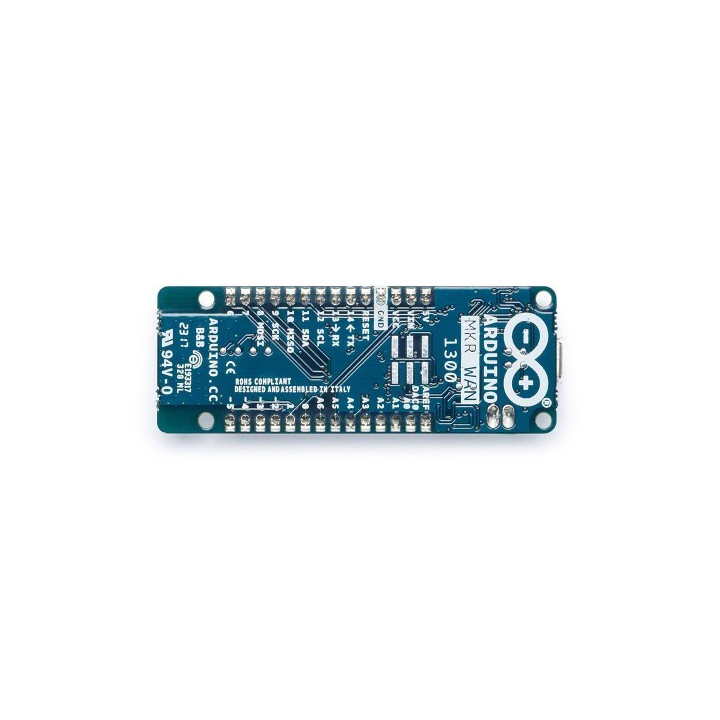

Carte Arduino MKR WAN 1300 ABX00017 avec connectivité via transceiver CMWX1ZZABZ LoRa / LoRaWAN

La carte Arduino MKR WAN 1300 est une solution compacte et économique combinant la puissance d'un module MRK ZERO et une connectivité LoRa / LoRaWAN™.

La carte Arduino MKR WAN 1300 ABX00017 a été conçue pour offrir une solution compacte, économique et performante combinant la puissance d'un module MRK ZERO basé sur un Atmel SAMD21 (doté d'un noyau ARM Cortex® M0+ 32 bits) et d'une connectivité LoRa / LoRaWAN™ (basé sur un module Murata CMWX1ZZABZ) . Le module est livré sans antenne (nécessaire à son utilisation).


Alimentation et Consommation

 La platine est prévue être alimentée en 5V en utilisant un câble micro USB ou en 3V depuis un bornier à vis à l'aide d'un bloc de 2 piles (AA ou AAA non livrées) du fait de sa faible consommation.





Attention: contrairement à la plupart des cartes Arduino et Genuino, le MKR WAN 1300 fonctionne en 3.3 V. La tension maximale tolérée sur ses E/S est donc de 3,3 V (et pas 5 V) . L'application de tensions supérieures à 3,3 V sur n'importe quelle broche d'E/S pourrait endommager la carte.

Le module nécessite un petit câble micro-USB (non livré) et une antenne en bande 868 Mhz (non livrée) pour être opérationnel. Les différents ports d'entrée/sortie sont disponibles sur 2 connecteurs femelles au pas de 2,54 mm.


Caractéristiques Techniques

• Microcontrôleur : SAMD21 Cortex-M0+ 32bit low power ARM MCU
• Module radio Murata CMWX1ZZABZ
• Tension d'alimentation: 5 V (USB/VIN) ou 3V (borne à vis via 2 piles AA ou AAA)
• Tolérance sur les E/S: 3,3 V
• Nombre d'E/S numérique: 8
• Broches PWM: 12
• UART: 1
• SPI: 1
• I2C: 1
• Entrée analogique: 7 (ADC 8/10/12 bits)
• Sortie analogique: 1 (DAC 10 bits)
• Interruption externe: 8
• Courant max. par E/S: 7 mA
• Mémoire Flash: 256 KB dont 8 KB utilisé par le bootloader
• SRAM: 32 KB
• EEPROM: Non
• Vitesse horloge: 48 MHz
• Port USB embarqué Full-Speed USB Device et Host
• Sortie antenne externe: UFL 2 dB (antenne et cordon UFL non livrée proposés en option)

L'environnement de développement de cette platine est disponible en libre téléchargement à l'adresse: www.arduino.cc
