Module a ultrason Ultrasonic 2 Click MIKROE-3302 Images

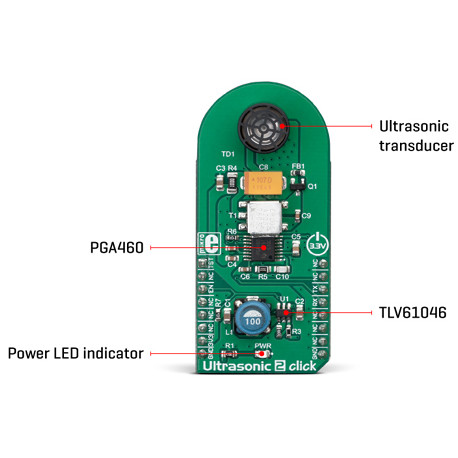

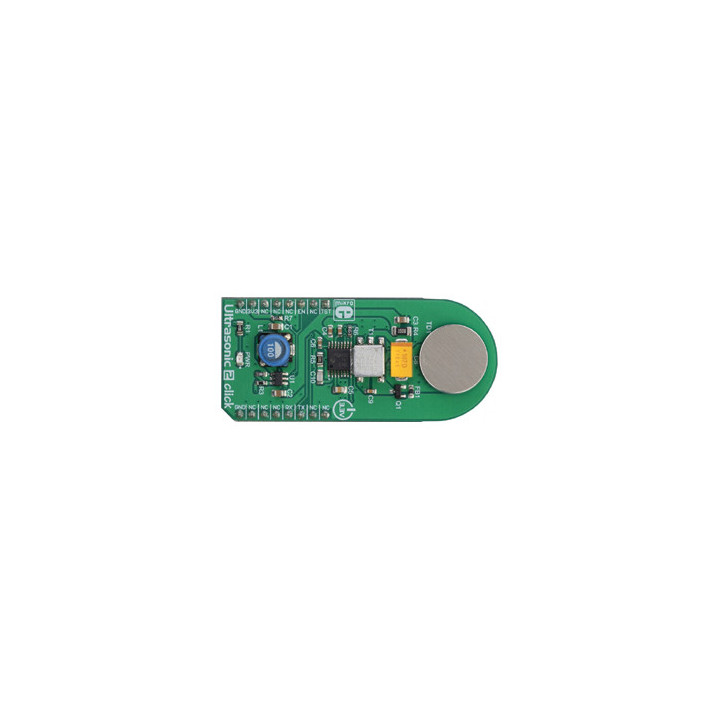

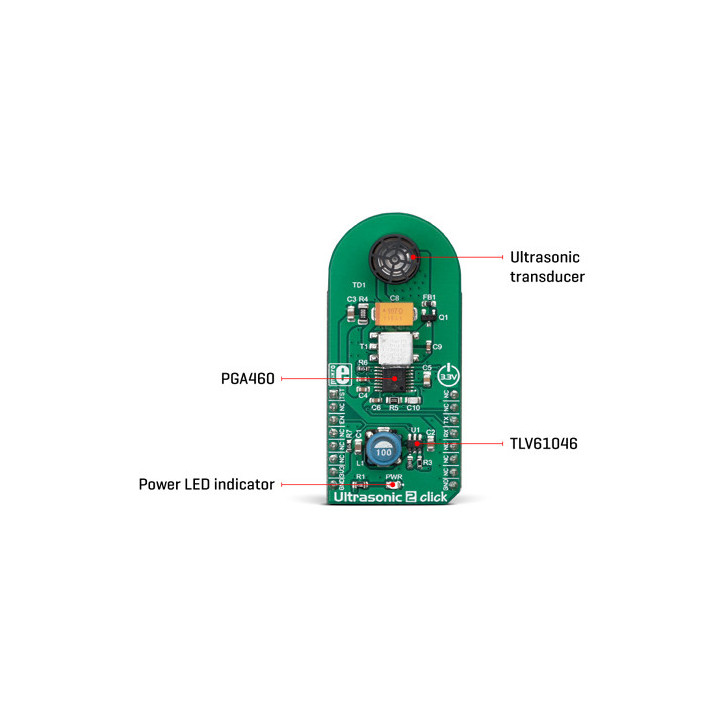

Basé sur une puce (SoC) PGA460 associé à un transducteur ultrason, ce capteur permet de détecter des objets proches comme éloignés sur le principe du SONAR. Les informations pourront être récupérées via le port UART de votre microcontrôleur.
Le module Ultrasonic 2 Click de chez MikroElektronika est un capteur à détection par ultrason capable de détecter à la fois des objets en champ proche et en champ éloigné. Basé sur un PGA460, un système sur puce (SoC) hautement intégré, ce dernier se compose d'un frontal analogique à faible bruit (AFE) avec un étage de gain variable dans le temps, d'un processeur de signal numérique (DSP) et d'un pilote de transducteur intégré. Le PGA460 offre une détection de distance très précise et fiable, quelle que soit la position d'un objet: le signal d'écho entrant est conditionné et amplifié dynamiquement au fil du temps avant d'être numérisé, de sorte que le rapport signal / bruit optimal puisse être atteint.
Fonctionnant sur le principe d'un SONAR: il produit une rafale d'impulsions ultrasonores tout en enregistrant la réponse d'écho reçue. Le signal d'écho reçu est ensuite traité et comparé à un ensemble de seuils variant dans le temps, stockés dans la mémoire non volatile du dispositif. Un étage à gain variable dans le temps permet d'utiliser toute la plage dynamique du convertisseur A/N, permettant une détection précise des objets en champ proche et en champ lointain: un gain plus élevé est appliqué aux réponses d'écho provenant d'objets distants. Avant d'appliquer le gain, la réponse d'écho est traitée par le filtre IIR passe-bande du deuxième ordre avec une bande passante sélectionnable, ainsi que le filtre passe-bas du premier ordre avec une fréquence de coupure sélectionnable, réduisant les sons et les bruits qui pourraient interférer avec les lectures.
Etant donné que le circuit intégré SoC PGA460 nécessite un niveau de tension légèrement plus élevé (pour son fonctionnement) que celui disponible sur les rails d'alimentation mikroBUS ™ le module Ultrasonic 2 click intègre également un circuit élévateur de tension TLV61046 (calibré à 7,5 V). Les données en sortie du module pourront être récupérées depuis le port UART de n'importe quel microcontrôleur.
Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).
A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
