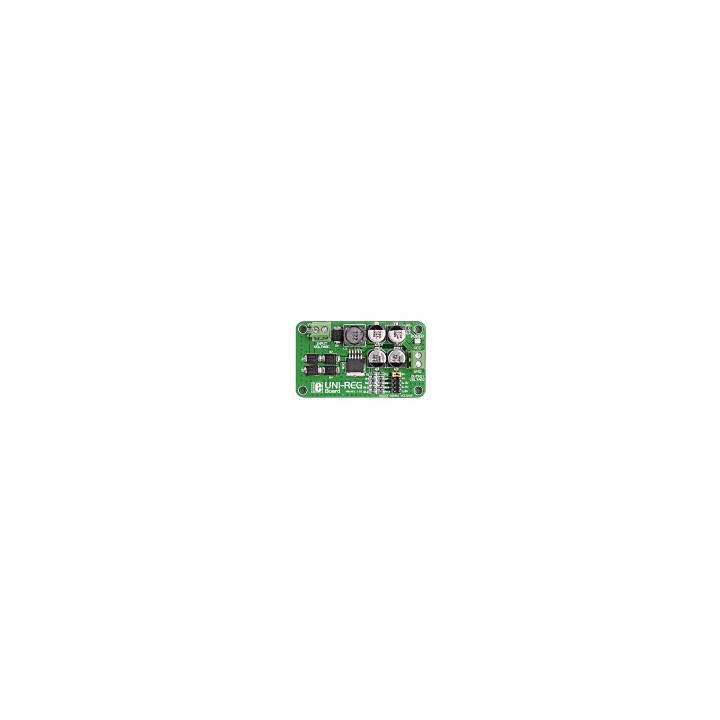

Module alimentation 1,8 - 2,7 - 3,3 - 4 - 5 à 12 V
Basé sur un circuit LM2756, ce petit module est conçu pour alimenter vos montages à base d'arduino et autres prototypes. Il est destiné à recevoir une tension d'entrée de 7 à 23 Vac (ou de 9 à 32 Vcc).
Il délivrera alors une tension de sortie stabilisée au choix de 1,8/2,7/3,3/4/5/12 Vcc (la sélection s'effectue via un cavalier).
Les différents raccordements des signaux s'effectuent à l'aide de borniers à vis.
Caractéristiques:
- Tension d'entrée: 7 à 23Vac (alternatif) ou 9 à 32VCc (continu)
- Tension de sortie: 1,8Vcc - 2,7Vcc - 3,3Vcc - 4Vcc - 5Vcc ou 12Vcc*
- Sélection de la tension par cavalier (sans cavalier = 12Vcc en sortie)
- Courant de sortie: 3A max.
- Entrée/sortie: sur borniers à vis
- 4 trous de fixation
*A condition que la tension d'entrée soit supérieure à 12 Vcc
-
Documentation de la platineTélécharger
