Cette barre métallique (IP65) est un capteur de pesage capable de mesurer un poids pouvant atteindre 10 Kg. Selon la force ou le poids appliqué ce capteur voit sa résistance varier.
Module ampli capteur pesage SEN13879 pour microcontrôleurs variés Images

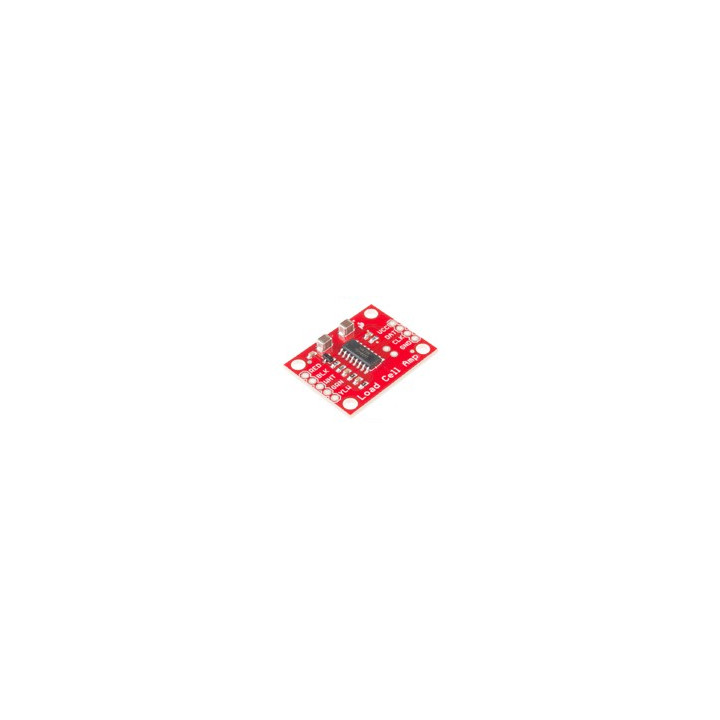

Module ampli capteur pesage SEN13879 pour microcontrôleurs variés
Cette platine basé sur un circuit HX711 est spécialement conçue pour utiliser les capteurs de pesage (non livrées) pour mesurer la présence d'un poids.
Prix :
16,56 €
TTC
Dont 0,04 € d'eco-participation
Cette platine basé sur un circuit HX711 est spécialement conçue pour utiliser les capteurs de charge (non livrées) pour mesurer la présence d'un poids.
Voir les modèles de capteurs compatibles proposés en option en bas de page.
En connectant le module à votre microcontrôleur (type Arduino® ou compatible, mbed, photon, Omega2, Espuino, PHPoC, PyBoard, Teensy, feather, Arietta, Cubloc, PICBASIC...) vous pourrez récupérer les variations de la résistance du capteur de charge et avec un bonne calibration, serez en mesure de mesurer un poids avec précision. Idéal pour le contrôle processus, la détection d'une présence, etc...
Le HX711 utilise une interface à deux fils (Horloge et données) pour la communication. De nombreuses bibliothèques sont disponibles pour mettre en oeuvre rapidement le module.
Caractéristiques:
- Tension d'utilisation: 2,7 à 5 V
- Courant: < 1,5mA
- Sortie de donnée: 10 SPS ou 80 SPS
- Réjection simultanée du 50 et 60 Hz
-
Vidéo de présentationTélécharger
-
Datasheet du moduleTélécharger
Produits associés
Ce circuit imprimé vous permettra d'utiliser jusqu'à 4 capteurs de charge (à 3 fils) afin de combiner les 12 fils nécessaires au branchement en sortie pour 4 fils pour configuration standard (E+/E-/S+/S-) sur module d'amplification (non inclus).
