Module amplificateur pour sonde PT100 Images

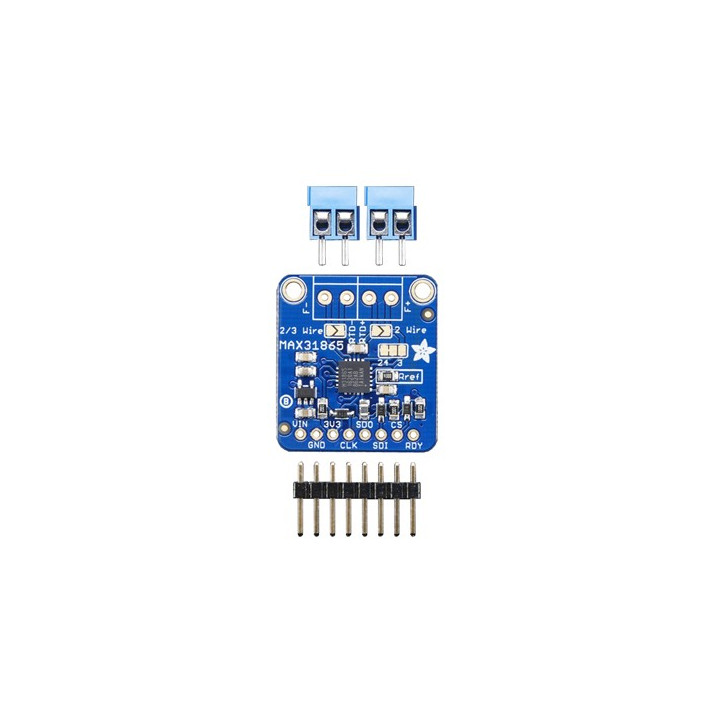

Ce petit module intègre un amplificateur avec compensation (MAX31865) spécialement conçu pour recevoir une sonde de température PT100 (non livrée). Il s'interfacera à tout type de microcontrôleur depuis une interface SPI 3,3 V ou 5 V.
Pour effectuer des mesures de températures avec précision, les sondes PT100 sont bien plus stables et plus précises que les thermistances, cependant elles nécessitent l'utilisation d'un amplificateur avec compensation afin de mesurer la faible variation de leur résistance interne.
Grace au module 3328, vous pourrez utilisez des sondes PT100 (non livrées) à 2, 3 ou 4 fils (sélection par pont de soudure) grâce au circuit amplificateur MAX31865 qu'il intègre.
Le module est livré avec 2 borniers à vis 2 plots (pour y connecté votre sonde PT100) ainsi qu'avec un connecteur mâle 1 x 8 contacts à souder par vos soins (pour l'alimenter et le connecter à votre microcontrôleur).
Le module intègre également un étage de régulation 3,3 V ainsi qu'un circuit d'adaptation de niveau, ce qui vous permettra d'interfacer ce dernier avec un Arduino ou tout autres microcontrôleurs (non inclus).
Caractéristiques:
- Alimentation: 3,3 Vcc à 5 Vcc
- Livré avec un connecteur mâle 1x8 et 2 borniers à vis à souder
- Fonctionne avec des sonde PT100 2, 3 ou 4 fils (non livrés)
- Interface SPI (3 - 5 V compatible)
- Dimensions: 28 x 25,5 x 3 mm
- Poids: 27 g
Exemple d’application (sonde PT100, breadboard, plaque support , platine compatible Arduino et fils non inclus)
