Module BitMaker Lite pour Grove et microbit

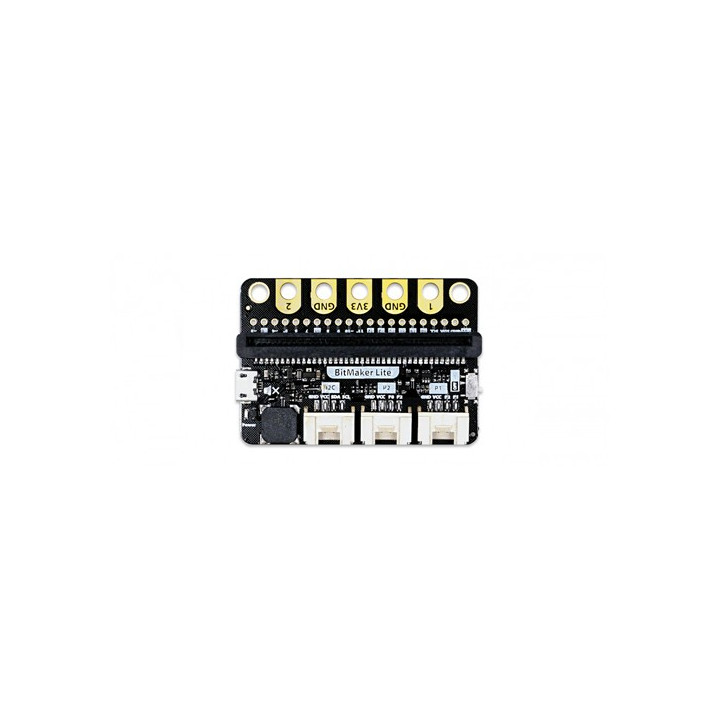

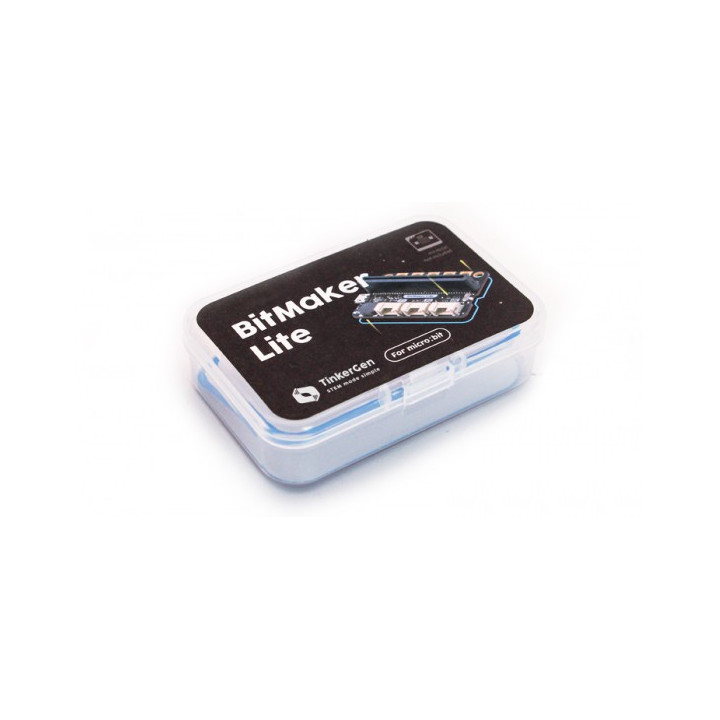

Livrée dans une boite de rangement en plastique, la platine BitMaker Lite est spécialement conçue pour recevoir une carte micro:bit (non incluse) grâce à son connecteur Edge prévu à cet effet ainsi que des modules au format Grove.

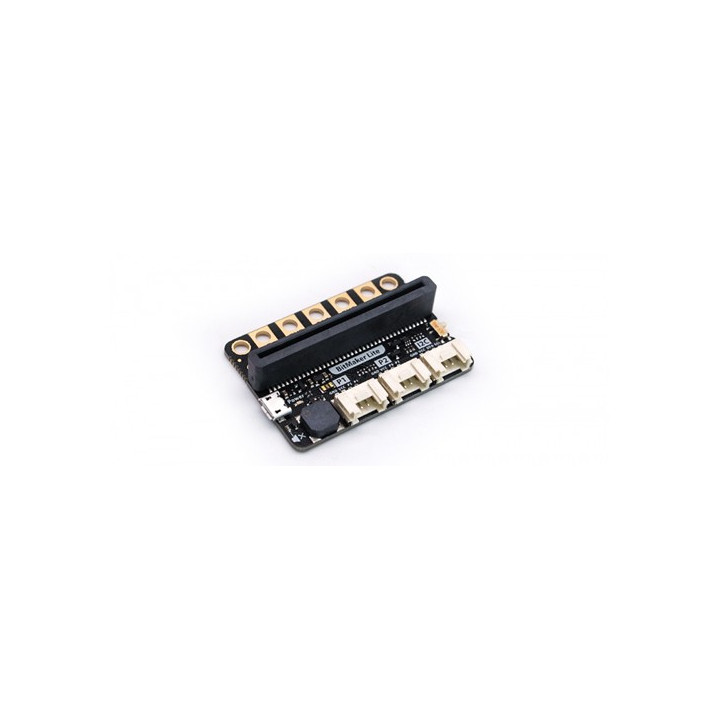

La platine dispose à ce titre de 3 connecteurs Grove (reprenant les ports P1, P2 et I2C de votre carte micro:bit) ce qui vous permettra d'ajouter très facilement et rapidement (sans aucune soudure) des capteurs et autres modules Grove du fabricant Seeed et réaliser ainsi des applications passionnantes.

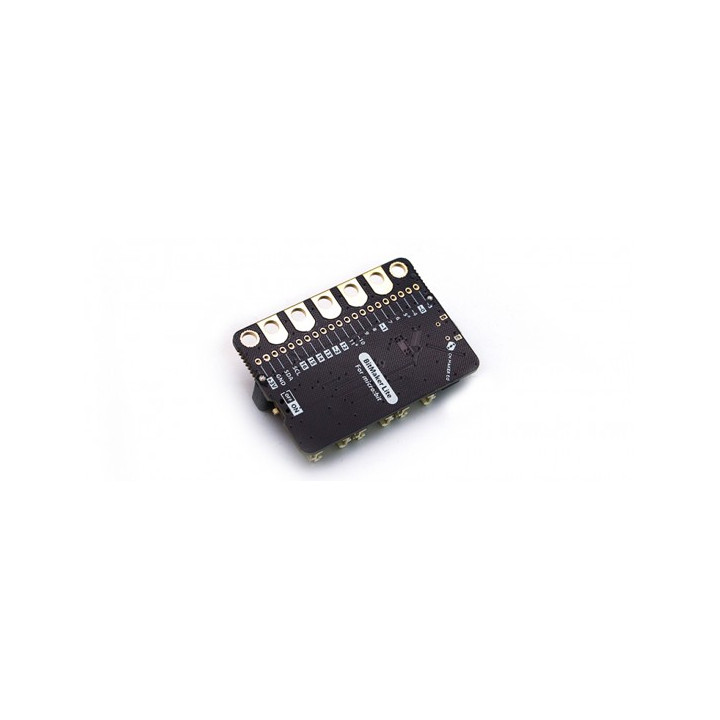

Le module reprend également tous les ports de la carte micro:bit sur une rangée de 21 pastilles au pas de 2,54 mm (nous proposons en option des connecteurs à souder mâles ou femelle si nécessaire).

Les broches P1, GND, 3V3, GND et P2 sont également accessibles depuis 5 pastilles Ø 4 mm pour fiches bananes ou pinces crocodiles (non livrées).

A noter que le module BitMaker Lite intègre également un buzzer (pour la génération de bruitage), un connecteur microUSB (qui permettra uniquement d'alimenter vos modules micro:bit et Grove depuis un cordon USB ou une source d'alimentation à prévoir) ainsi que d'un interrupteur M/A.

- Existe également en version "non Lite" avec 6 connecteurs Grove et 4 Leds RVB.


Caractéristiques:

• Boite de rangement en plastique
• Alimentation: 5 Vcc (via connecteur micro-USB)
• Courant supporté max. : 1,5 A (avec protection contre les sur-intensités)
• Ports GPIO sur 21 pastilles au pas de 2,54 mm
• Interface Grove: 3 connecteurs (P1 - P2 - I2C)
• Broches P1, GND, 3V3, GND et P2 disponibles sur pastilles Ø 4 mm (pour fiche banane ou crocodile)
• Buzzer et interrupteur M/A intégré
• Dimensions: 57 x 40 mm
• Poids: 15 g

Notes:
- Votre carte micro:bit doit IMPERATIVEMENT être insérée dans le bon sens (matrice côté connecteurs Grove) afin d'éviter une inversion de polarité
- Le connecteur microUSB ne permet pas de téléverser votre programme dans le micro:bit
