Module caméra couleur 5 MP

Module caméra couleur 5 MP - PCAM 5C

TRENZ-28863
Peu de pièces en stock
49,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


41,00 € HT

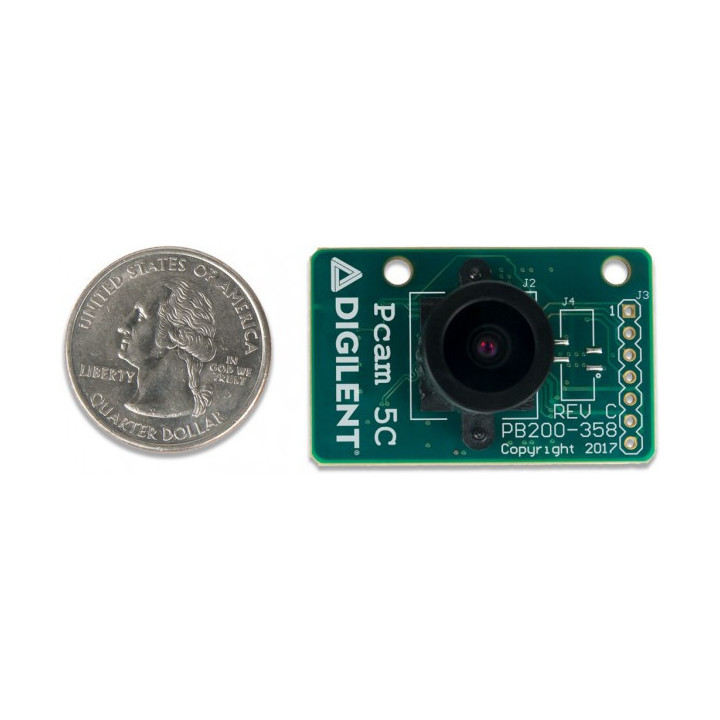

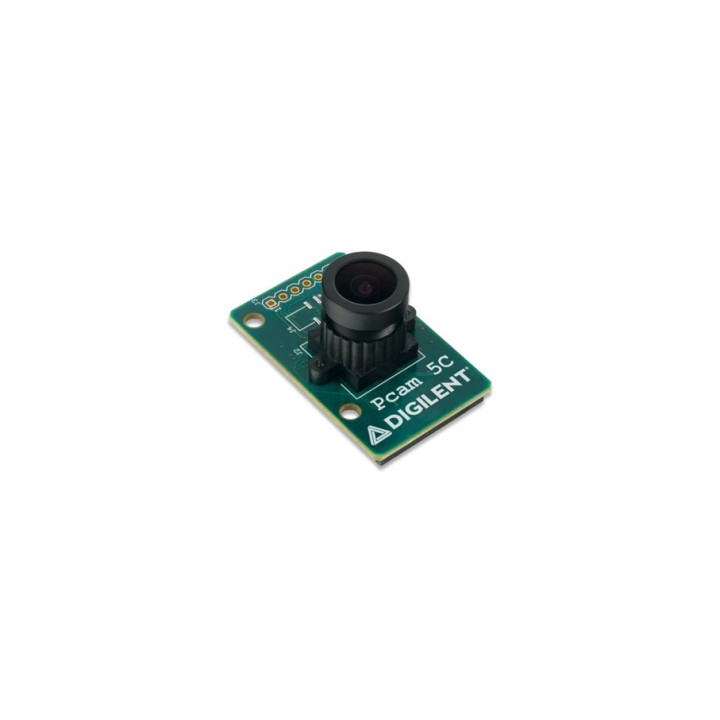

Le module Pcam 5C est un capteur vidéo spécialement destiné à être utilisé avec les cartes de développement FPGA. Ce dernier est conçu autour du capteur d'image couleur Omnivision™ OV5640 (5 mégapixels).

Ce capteur comprend diverses fonctions de traitement internes pouvant améliorer la qualité de l'image, notamment la balance des blancs automatique, l'étalonnage automatique du niveau de noir et les commandes de réglage de la saturation, de la teinte, du gamma et de la netteté.

Les données sont transférées sur une interface MIPI CSI-2 à deux voies, qui fournit suffisamment de bande passante pour prendre en charge les formats courants de diffusion vidéo tels que 1080p (à 30 images par seconde) et 720p (à 60 images par seconde).

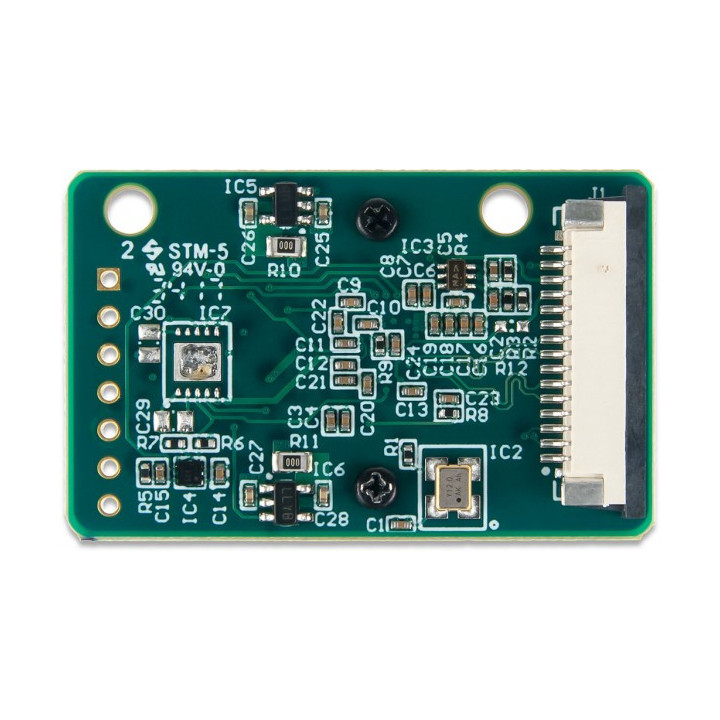

Le module est destiné à être connecté à une carte de développement FPGA via un câble plat flexible (FFC) à 15 broches compatible avec le connecteur de la populaire carte de développement Raspberry Pi.

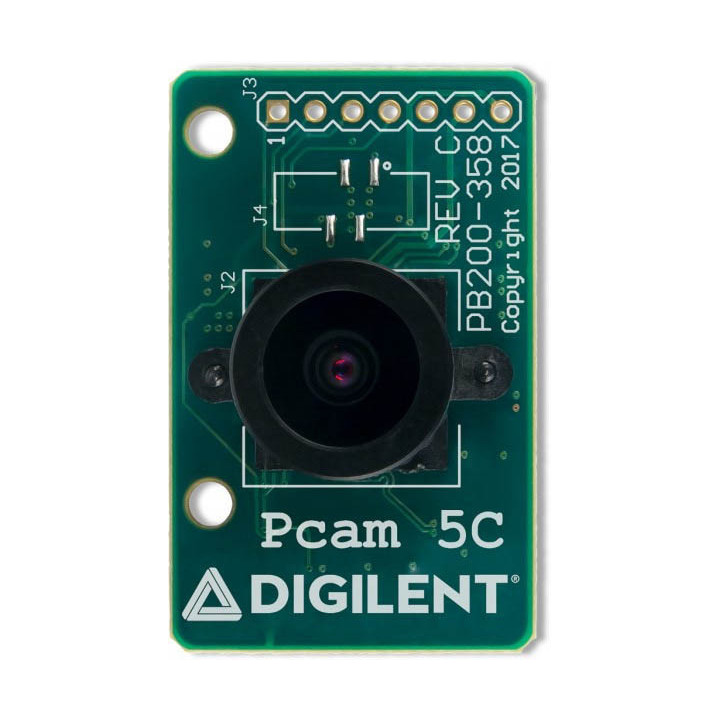

La Pcam 5C est livrée avec un câble flexible plat de 10 cm et un objectif à focale fixe installé en usine avec un support d'objectif M12. Elle est donc prête à l'emploi dès sa sortie de l'emballage.


Note: Il est également possible d'utiliser plusieurs modules Pcam sur certaines platines FPGA à l'aide d'un adaptateur optionnel (voir en bas de page).


Caractéristiques techniques:
- Capteur d'image 5 MP
- Connecteur FFC à 15 broches pour les données d'image
- Interface de capteur d'image MIPI CSI-2 à double voie
  Prend en charge QSXGA @ 15Hz, 1080p @ 30Hz, 720p @ 60Hz,
  VGA @ 90Hz et QVGA @ 120Hz. Les formats de sortie incluent
  RAW10, RGB565, CCIR656, YUV422 / 420, YCbCr422 et compression JPEG *
- Support d'objectif M12 standard pour l'interchangeabilité des objectifs
- Livré avec un câble en nappe plat de 10 cm et un objectif à focale fixe installé en usine
- Faibles dimensions: 4 x 2,5 cm
- Sorties des signaux de la caméra sur broches à souder pour raccordement
  sur les platine de développement Digilent.

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

* La sortie compressée JPEG est une caractéristique de l'OV5640, (mais n'est actuellement pas testée sur ce module).

Remarque: Pour obtenir des informations importantes concernant le support logiciel, veuillez consulter la section Support logiciel du manuel de référence de la Pcam 5C avant d'effectuer votre achat.
