Module d'interface JOY-it® CAN vers SPI SBC-CAN01 Images

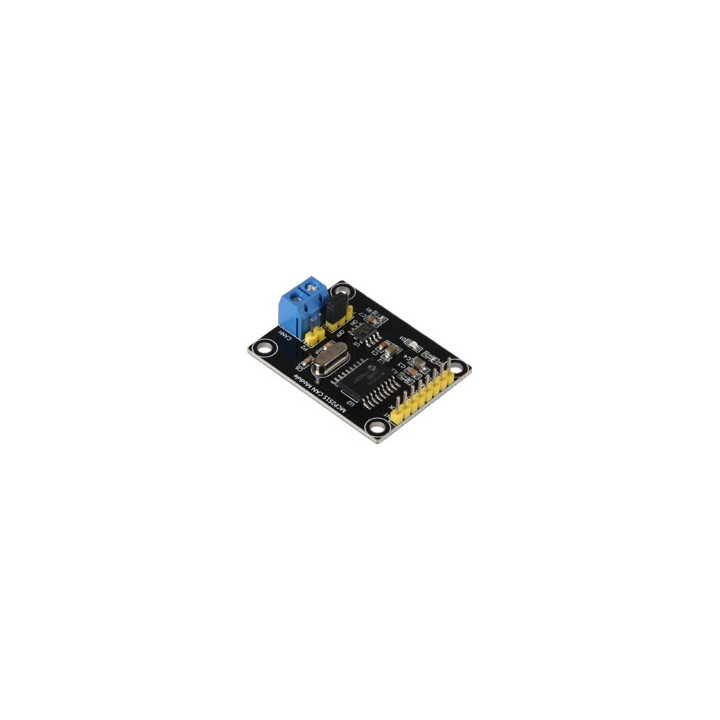

Conçu sur la base d'un MCP2515 et d'un tranceiver MCP2562E, ce module servira d'interface CAN - SPI à votre platine Arduino, Raspberry ou tout autre microcontrôleur (non livrés).
Ce module de chez jOY-it® donne la possibilité à votre platine Arduino ou Raspberry Pi (à prévoir) ou autres cartes programmables de communiquer avec le BUS CAN (comme celui utilisé dans vos véhicules) depuis une interface SPI. Basé sur un MCP2515, il permet des vitesses de transfert jusqu'à 1 Mo/s.
Le raccordement à votre microcontrôleur s'effectuera depuis des connecteurs mâles au pas de 2,54 mm. Le signal du BUS CAN sera récupéré sur un bornier à vis 2 plots. Des exemples de raccordements et codes sources sur les cartes Arduino (avec librairie) et Raspberry Pi sont disponibles dans la documentation téléchargeable.
Une résistance intégrée de 120 Ohms est activable ou désactivable via un cavalier (P1) afin de réduire les d'interférences pour la transmission de données sur les longues distances.
Caractéristiques:
Comme indiqué dans les caractéristiques, si vous souhaitez utiliser le module SBC-CAN01 avec un module Arduino ou Raspberry Pi, les tensions d'alimentations à appliquer sur les broches VCC et VCC1 seront différentes comme indiquées dans le tableau ci-dessous:
La carte Arduino UNO Rev 3 A000066 est très certainement le plus modèle le plus populaire et le plus utilisé de la gamme Arduino. Conçue sur la base d'un microcontrôleur ATmega328 avec bootloader intégré, cette version est le modèle officiel fabriqué en Italie.
La platine Raspberry Pi 3 B+ s'apparente à un ordinateur de la taille d'une carte de crédit destinée à se connecter à un téléviseur/moniteur ainsi qu'à un clavier/souris USB.
La platine Raspberry Pi4 s'apparente à un ordinateur de la taille d'une carte de crédit destiné à se connecter à un téléviseur (ou à un moniteur) ainsi qu'à un clavier.
La platine Raspberry Pi4 s'apparente à un ordinateur de la taille d'une carte de crédit destiné à se connecter à un téléviseur (ou à un moniteur) ainsi qu'à un clavier.
Basée sur un microcontrôleur ATmega328, la carte OPENLEX001 est entièrement compatible avec la carte Uno. Livrée avec son câble USB, cette dernière dispose de 14 broches d'entrée/sortie numériques (dont 6 peuvent être utilisées comme sorties MLI) et 6 en entrées analogiques.
Jeu de 10 straps souples flexible de 15 cm de différentes couleurs avec embouts mâles / femelles. Idéal pour utilisation sur des plaques d'essais sans soudure (type breadboard) pour prototypage sur Arduino® et Raspberry Pi.
