- Rupture de stock
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

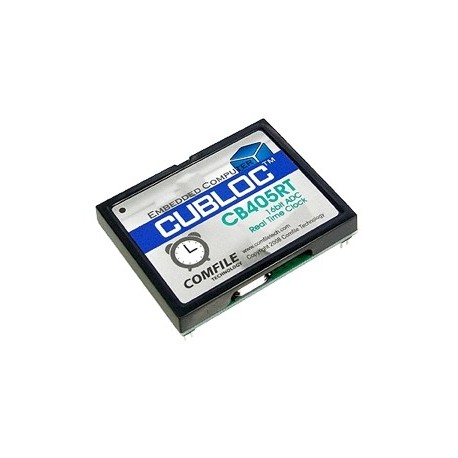

Module capoté CB405RT - 58 E/S, RTC, 200K Flash, 16 bits A/N Images
Module capoté CB405RT - 58 E/S, RTC, 200K Flash, 16 bits A/N
Livré sous la forme d'un module capoté, le "CB405RT" dispose de 80 broches réparties sur 2 connecteurs 2 x 20 contacts mâles au pas de 2 mm. Il possède 58 ports d'E/S, 200 K de mémoire Flash, 110 K de mémoire RAM ainsi qu'une horloge RTC.
Prix :
45,00 €
TTC
Dont 0,01 € d'eco-participation
Son tarif très compétitif, son grand nombre d'entrées/sorties ainsi que la présence d'une horloge temps réelle RTC intégrée et de 8 entrées de conversion "analogique/ numérique" bénéficiant d'une résolution sur 16 bits en font un module incontournable pour toutes les applications "PRO".
Le module dispose également de 4 ports séries indépendants, d'un grand nombre de sorties PWM ainsi que d'une grande capacité de mémoire Flash et RAM qui le prédestine à la réalisation de nombreuses applications professionelles.
Nous proposons en option (voir en bas de page) un jeu de supports pour le "CB405", un connecteur "SUB-D" 9 broches femelle ainsi que 2 types de câbles de programmation (série ou USB selon le type de connectique disponible sur votre PC).
Le module vu du dessous
Principales caractéristiques:
- 200 K de mémoire flash
- 51 K mémoire SRAM pour le BASIC
- 4 K mémoire SRAM pour le LADDER™
- 55 K mémoire SRAM (stockage données)
- 4 K mémoire EEPROM
- 4 Ports série RS232 + Bus I2C™ et SPI™
- Horloge RTC intégrée
- 58 Entrées / Sorties dont (*):
8 convertisseurs "A/N" sur 16 bits
12 sorties PWM (DAC) sur 16 bits
4 broches d'interruption externes
2 compteurs haute vitesse 32 bits
(*) 2 broches sont utilisables soit en interruption externe soit en sortie PWM
Notes d'applications en Francais !
Consultez la documentation des CUBLOC
Consultez les notes d'application des modules CUBLOC (SET1)
Consultez les notes d'application des modules CUBLOC (SET2)
-
Datasheet du moduleTélécharger
-
Datasheet du module #1Télécharger
