Module capteur 8 touches Capacitives CAP1188

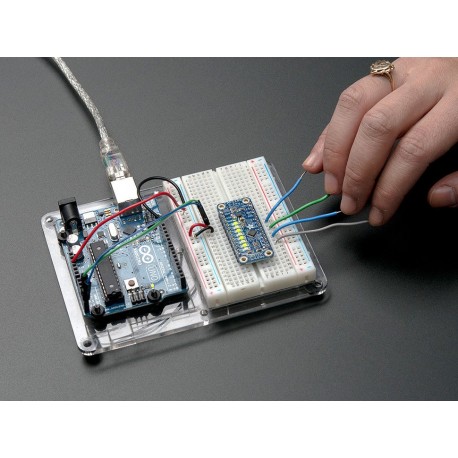

Basé sur un circuit intégré CAP1188, ce module est un capteur capable de gérer 8 touches capacitives (avec Leds d'état). Il pourra se piloter très facilement via une interface I2C ou SPI à partir d'une carte Arduino® ou compatible (non livrés).

L'exploitation du module est simplifié par le recours à des librairies et des codes sources pour carte Arduino® et Python et Circuit Python.

Si vous utilisez le module avec une liaison I2C, vous disposez de 5 adresses au choix, ce qui vous permettra d'utiliser un maximum de 5 modules capteurs CAP1188 (à acquérir séparément) pour disposer d'un total de 40 touches capacitives.

Le choix de l'adressage I2C s'effectue en reliant un potentiel ou pas avec ou sans résistance (non livrée) sur l'entrée AD du module comme indiqué ci-dessous:

0x28 -> relier simplement un fil (sans résistance) entre AD et 3 Vcc
0x29 (défaut)  -> Ne rien relier sur AD (ni résistance, ni fil)
0x2A -> Résistance de 600 K en série entre AD et GND
0x2B -> Résistance de 300 K en série entre AD et GND
0x2C -> Résistance de 180 K en série entre AD et GND

Le module gère toute la partie filtrage et la sensibilité est réglable ce qui vous permettra de disposer d'un capteur fiable. De plus une led d'état correspondante s'allumera en cas de détection.

Le module est livré avec 2 barrettes mâles au pas de 2,54 mm (à souder par vos soins) pour une utilisation simplifiée sur une plaque sans soudure (non livrée).


Caractéristiques:

• Circuit cap1188 pré-soudé
• Alimentation: 3 V à 5 Vcc (régulateur 3 V intégré)
• Format: DIL 26 broches
• 8 entrées capacitives
• 8 Leds d'état
• Interface I2C ou SPI
• 5 adresses I2C au choix (0x28 / 0x29 (defaut) / 0x2A / 0x2B / 0x2C)
• 2 barrettes mâles au pas de 2,54 mm (à souder par vos soins) livrées
• Avec 4 trous de fixation
• Dimensions: 42 x 18 mm
