Module fréquence cardiaque MIKROE5170 avec capteur SpO2

Découvrez le Module fréquence cardiaque MIKROE5170, un produit innovant pour mesurer avec précision la fréquence cardiaque et l'oxygénation du sang, conçu pour des applications médicales et industrielles esthétiques.

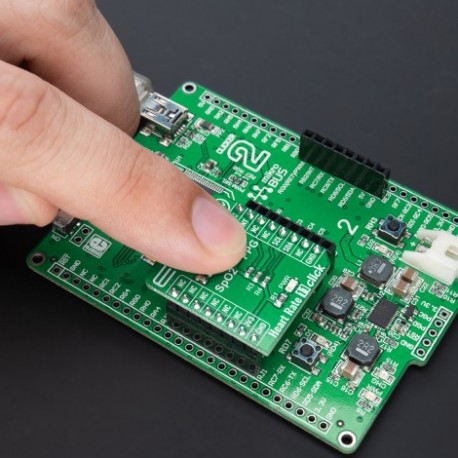

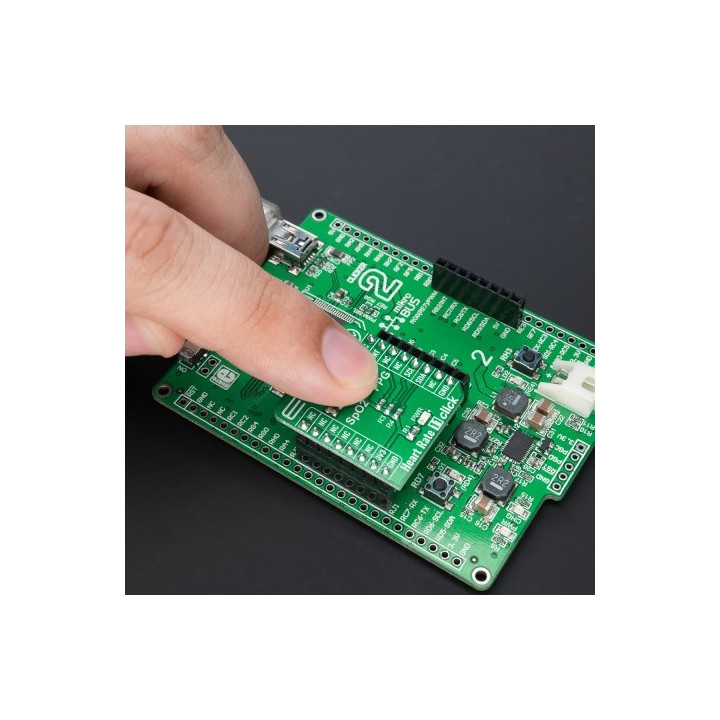

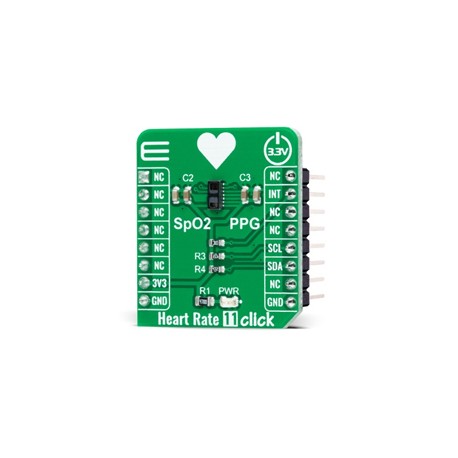

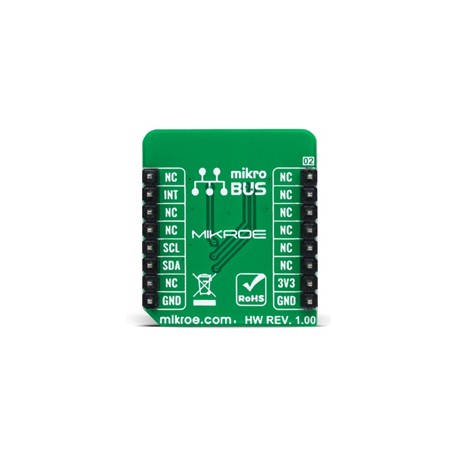

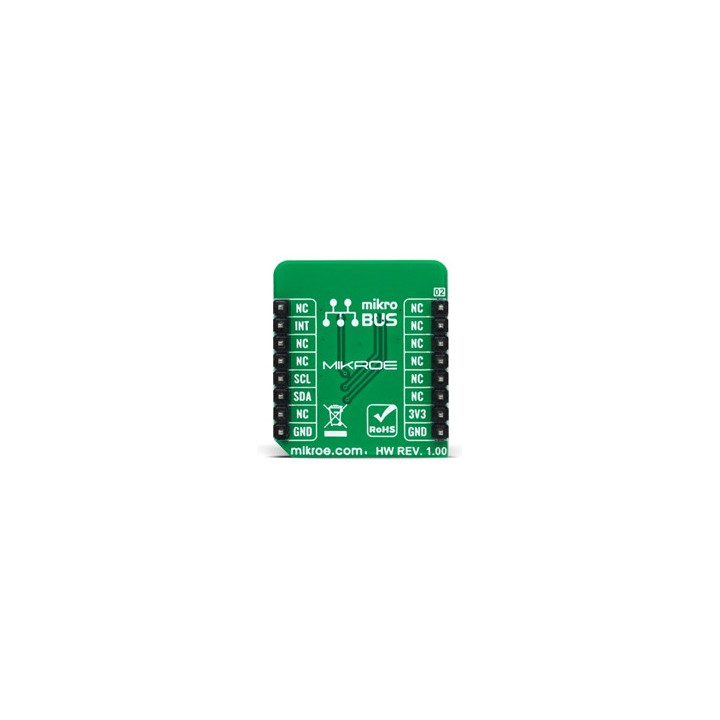

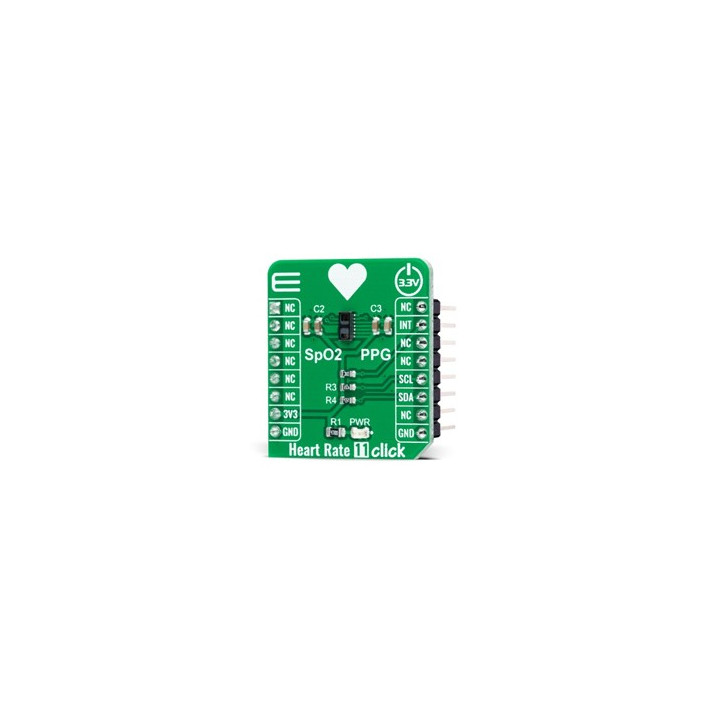

Le module Heart Rate 11 Click utilise comme base l'OB1203 de Renesas, un module de biocapteur tout-en-un entièrement intégré qui mesure la fréquence cardiaque et les niveaux d'oxygène dans le sang. L'OB1203 combine toutes les sources lumineuses, pilotes et éléments de capteur dans un seul boîtier optiquement optimisé et peut être utilisé avec un seul côté du doigt de l'utilisateur car il utilise la méthode PPG réfléchissante permettant d'économiser de l'espace.

Caractéristiques principales du module

L'algorithme approprié peut déterminer la fréquence cardiaque humaine, la fréquence respiratoire et la variabilité de la fréquence cardiaque (une mesure du stress) ou la saturation en oxygène du sang (SpO2) derrière une encre transmissive IR mais visiblement sombre, permettant une mise en œuvre dans des conceptions industrielles esthétiques.

Fonctionnalités techniques

• Module biocapteur contenant différentes photodiodes pour la lumière (canaux R, V, B et Clear)
• Mesures de proximité, photopléthysmographie et compensation de température du capteur de lumière
• Conversion des valeurs analogiques en données numériques via un convertisseur analogique-numérique (ADC)
• Transmission des données via une interface I2C série pour un traitement ultérieur

L'OB1203 communique avec le MCU à l'aide de l'interface standard I2C 2 fils avec une fréquence d'horloge maximale de 400 kHz, entièrement réglable via des registres logiciels. En outre, il utilise une broche d'interruption, la broche INT de la prise mikroBUS™, indiquant le moment où un événement d'interruption spécifique se produit, tel qu'un seuil de lumière, de proximité ou de photopléthysmographie franchi.

Compatibilité et accessoires

Cette Click board™ peut fonctionner uniquement avec un niveau de tension logique de 3,3 V. La carte doit effectuer une conversion de niveau de tension logique appropriée avant d'utiliser des MCU avec différents niveaux logiques. Cependant, le Click board™ est équipé d'une bibliothèque contenant des fonctions et un exemple de code qui peut être utilisé, comme référence, pour un développement ultérieur.

Caractéristiques:

• Interface: I2C
• Capteur: OB1203
• Compatible: mikroBUS™
• Tension d'entrée: 3,3V
• Dimensions: 28,6 x 25,4 mm
• Poids: 16 g
