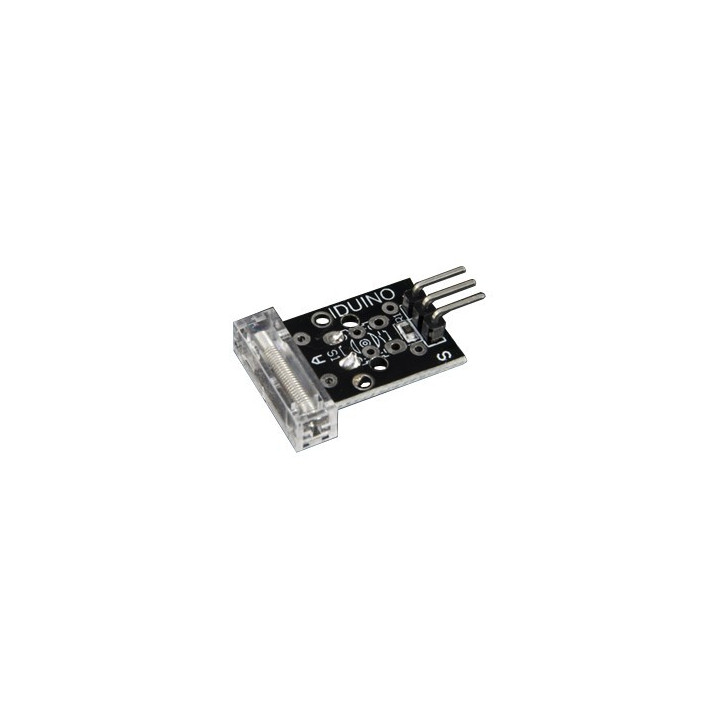

Module capteur de chocs OPENSE020 pour arduino

Module capteur de chocs

OPENSE020
Disponible
3,24 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


2,70 € HT

Ce module intègre un capteur de chocs raccordable sur une entrée digitale d'un module Arduino ou compatible (non inclus).

Ajoutez un capteur de chocs à votre module Arduino ou compatible (non livrés). Ce capteur pourra être facilement raccordé sur une entrée digitale d'un module Arduino ou compatible (comme dans l'exemple ci-dessous). Avec un programme adéquat, il pourra activer une sortie de l'Arduino dès qu'un choc suffisamment important sera détecté.

Caractéristiques:

  • Tension d'utilisation: 5 Vcc
  • 3 broches (Signal / + / -) au pas de 2,54 mm
  • Dimensions: 28 x 15 mm
  • Poids: 1,5 g




Exemple:
Exemple de raccordement du module capteur de chocs OPENSE020 sur un Arduino

Voici ci-dessous un exemple de code source Arduino qui éteindra la Led intégrée de ce dernier en cas de détection de chocs.


******* Début du code *******
// déclaration et initialisation des branchements de l'arduino
int Led=13;     // Led en pin 13 qui correspond aussi à celle intégrée de l'Arduino
int Shock=3;   // capteur de chocs en pin 3
int val;
void setup()

{
// déclaration des différents capteurs en entrée ou en sortie
pinMode(Led, OUTPUT);    // Led déclarée en sortie
PinMOde(Shock, INPUT);  // Capteur de choc déclaré en entrée
}

void loop()
{
val=digitalREad(Shock);    // lecture de la valeur de l'entrée capteur choc
if(val==HIGH)
{
digitalWrite(LED, LOW);     // Si choc détecté éteindre la Led
}
else
digitalWrite(LED, HIGH);   // Si pas de choc alors allumer la Led
}
}
******* Fin du code *******
