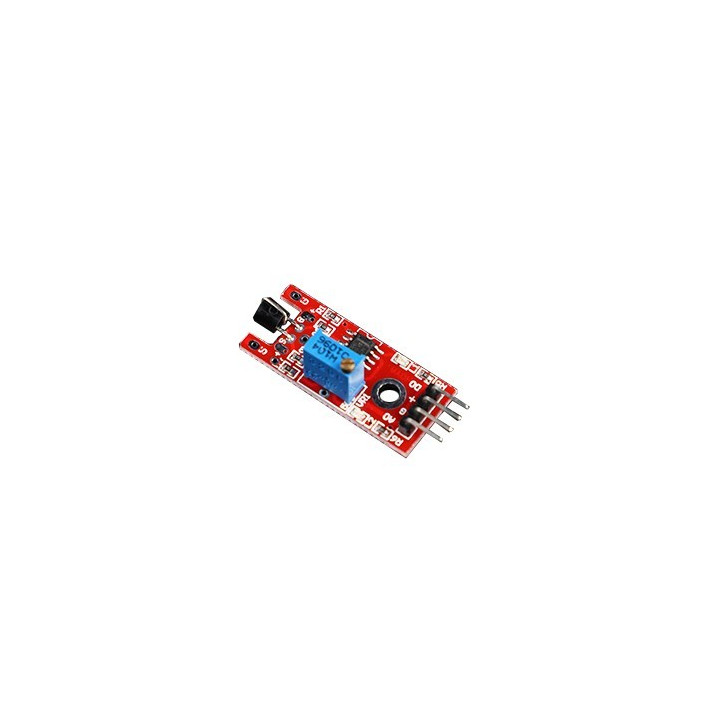

Module capteur tactile double sortie

Ce capteur tactile s'activera dès que vous poserez le doigt dessus et pourra être relié sur une entrée analogique ou digitale d'un Arduino ou compatible (non livrés).

Idéal comme interrupteur tactile, ce module à relier aussi bien sur une entrée analogique que digitale d'un Arduino ou compatible vous permettra de réaliser des projets ludique. Un potentiomètre permet de régler le seuil de déclenchement (état bas/haut) pour la sortie digitale.

Caractéristiques:

• Alimentation: 5Vcc
• Double sortie analogique et numérique
• Potentiomètre de réglage du seuil (digital)
• 4 broches (A0 / GND / + / D0) au pas de 2,54 mm
• Dimensions: 30 x 15 mm

Exemple et code:

Voici ci-dessous un exemple de code source Arduino qui allumera ou éteindra la Led intégrée de ce dernier dès qu'on touchera le capteur (= état haut)


******* Début du code *******
// déclaration et initialisation des branchements de l'arduino
int Led=13;         // Led en pin 13 qui correspond aussi à celle intégrée de l'Arduino
int buttonpin=3;   // capteur en pin 3
int val;
void setup()

{
// déclaration des différents capteurs en entrée ou en sortie
pinMode(Led, OUTPUT);       // Led déclarée en sortie
PinMode(buttonpin, INPUT);  // Capteur déclaré en entrée
}

void loop()
{
val=digitalRead(buttonpin);    // détection d'un appui sur le capteur
if(val==HIGH)
{
digitalWrite(Led, HIGH);     // Si appuie alors la Led
}
else
digitalWrite(Led, LOW);   // Sinon éteindre la Led
}
}
******* Fin du code *******
