Module capteur thermomètre infrarouge MLX90614 Images

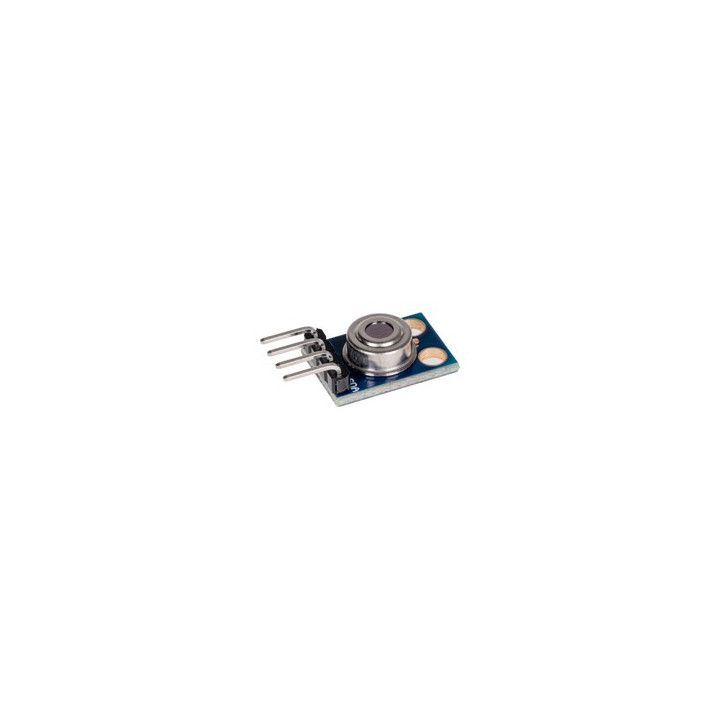

Basé sur un MLX90614 ce module intègre un capteur thermomètre infrarouge capable de mesurer des températures à distance (sans contact) depuis une interface I2C.
Basé sur un MLX90614 ce module intègre un capteur thermomètre infrarouge capable de mesurer des températures à distance (sans contact) depuis une interface I2C (de niveau 3Vcc ou 5 Vcc) ce qui le rend compatible avec la plupart des microcontrôleurs comme Arduino® ou Raspberry Pi (non livrés) dont vous trouverez un guide de démarrage avec exemples de raccordements et codes sources en téléchargement.
Doté d'un convertisseur ADC sur 17-bits et d'un puissant DSP interne il dispose d'une grande précision et résolution. Grand nombre d'application possible (mesure de température, détection de mouvement, etc...).
Le MLX90614 est calibré en usine dans des gammes de température étendue: -40°C à +125°C pour la température ambiante et de -70°C à +380°C pour la température de l'objet.
La valeur mesurée est la température moyenne de tous les objets dans le champ de vision du capteur.

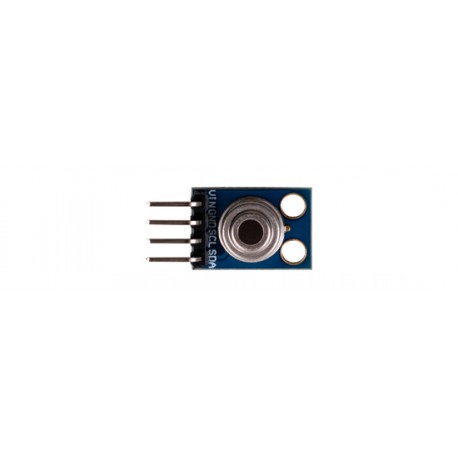

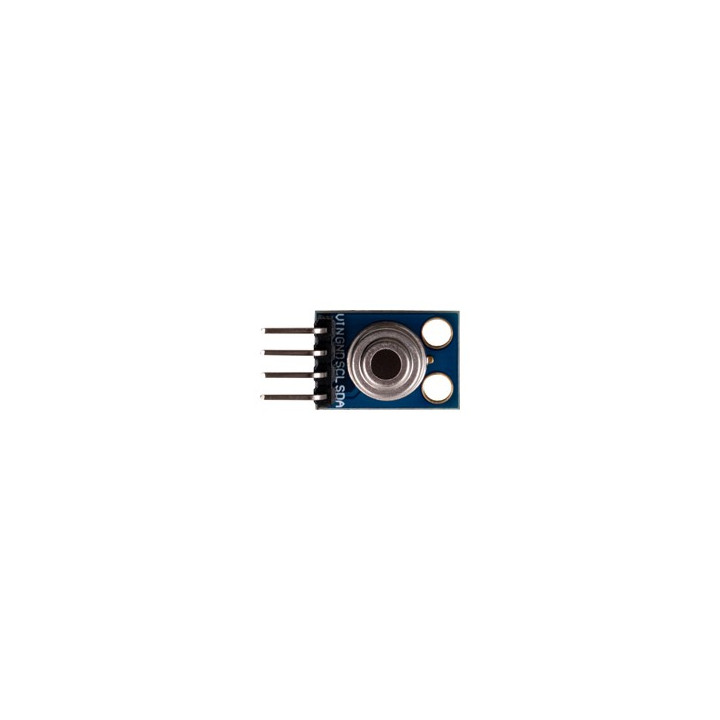

Le module se raccorde sur un connecteur mâle 4 broches au pas de 2,54 mm, ce qui vous permettra de l'utiliser soit directement avec des straps flexibles mâle/femelle (proposées en option) ou sur une plaque sans soudure (breadboard) par exemple (également proposé en option avec des straps flexibles mâle/mâle).
Caractéristiques:
