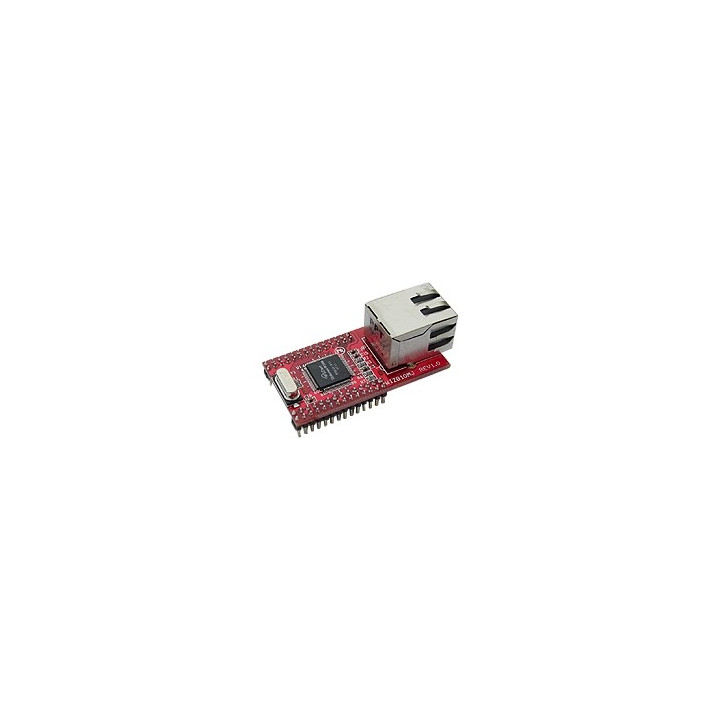

Module contrôleur PCT IP WIZ810MJ pour prototypage et intégration réseau

Idéalement conçu pour le prototypage, ce module doté de 2 x 2 rangées de 14 connecteurs mâles aux pas de 2 mm, associe sur la même platine un contrôleur TCP/IP "W5100" avec un connecteur RJ45 isolé.

Ce module pourra être pour l'étude et la réalisation de prototypes à base du circuit "W5100" sans avoir pour autant à devoir souder le moindre composant CMS, ni à devoir "redesigner" son implantation sur une carte complète.

Vous pourrez également directement intégrer celui-ci (en temps que "module composant" à part entière) sur une application finale, dans le cadre de la production (en "petites" et "moyennes" séries) de systèmes dotés d'une connectivité Internet (consultez-nous pour remises quantitatives).

Vous pourrez trouver au bas de la page un jeu de connecteurs femelles sécables dont vous pourez adapter la longueur au module "WIZ810MJ" à l'aide d'un simple pince coupante. Nous proposons aussi divers câbles réseau "RJ45" (croisé ou non).


Caractéristiques techniques
Protocoles Internet TCP, UDP, ICMP, IPv4 ARP, IGMP, PPPoE

Contrôleur PHY intégré 10BaseT/100BaseTX

Mode Auto Négotiation (Full-duplex et half duplex)
Auto MDi / MDIX
Connexion ADSL
(protocole PPPoE avec autentification PAP/CHAP)

Nombre de connexions simultannées 4

Buffer interne 16 K

Vitesse de gestion des protocoles Full-duplex 20 Mbps max.
8051 (500 Kbps)
i386 ( 6 Mbps)
ARM7™ (11 Mbps)

Interfaces
Bus MCU (pour votre microcontrôleur)
SPI™

Alimentation 3,3 V (E/S tolérant avec 5 V)
