Module conversion série TTL NTTLM pour servomoteurs numériques Images

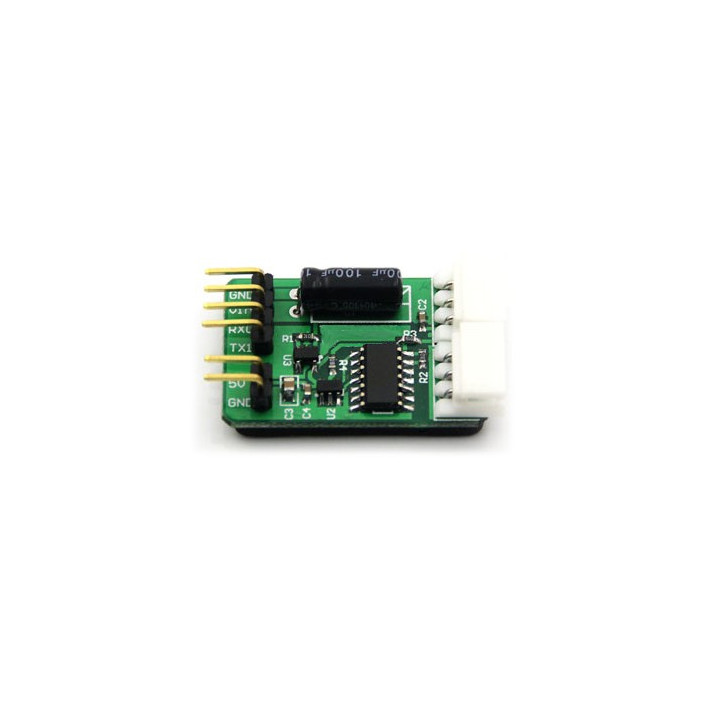

Ce petit module converti les signaux séries en signaux TTL compatibles avec les servomoteurs numériques de type NSERVOAR.
Le module dispose d'une mousse de protection isolante côté soudure permettant d'éviter les courts-circuits.
Caractéristiques:
- Dimensions: 35 x 21 x 8,3 mm
- Poids: 3,5 g
- Controleur: 74HC126D
- Tension de travail (Vin): 6V à 9V (7,4V conseillé)
- Tension de sortie: 5V (150 mA max.)
- Courant: 10mA (au repos)
- Courant sur E/S externe: 150 mA max.
- Vitesse de communication: 38400 bps à 1 Mbps
- Entrées/sorties externes:
• 2 broches mâles pour sortie alimentation (5V-GND)
• 4 broches mâles pour port série pour Arduino ou autres µC (GND-5V-RX0-TX1)
• 2 connecteurs mâles 3 broches (S-Vin-GND) pour alim et servomoteur NSERVOAR (non inclus)
Exemple de pilotage "chainnés" de 2 servomoteurs à l'aide d'une platine arduino associée à
un module NTTLM.
La carte Arduino UNO Rev 3 A000066 est très certainement le plus modèle le plus populaire et le plus utilisé de la gamme Arduino. Conçue sur la base d'un microcontrôleur ATmega328 avec bootloader intégré, cette version est le modèle officiel fabriqué en Italie.
Câble rallonge "femelle/femelle" équipé de connecteurs 3 broches (type Molex SPOX série 5268) à chaque extrémité. Conçu pour relier entre eux les afficheurs SGN (de chez COMFILE) sur le même port d'un PICBASIC, CUBLOC, ROVIN....
Le NSERVOAR est un servomoteur de dimensions standards (40 x 20 x 40 mm) très robuste (moteur carbone et pignons en métal) avec couple de 17 Kg.cm , entièrement programmable et bénéficiant d'un système de retour d'informations .
