Contrôleur moteur CREATE BBC pour micro:bit Images
Cette platine compatible avec les systèmes Fischertechnik® est idéalement conçue pour la réalisation de montage d'expérimentation robotique ludique en vous permettant de pouvoir piloter 2 moteurs "cc" à partir d'une carte micro:bit (à ajouter).

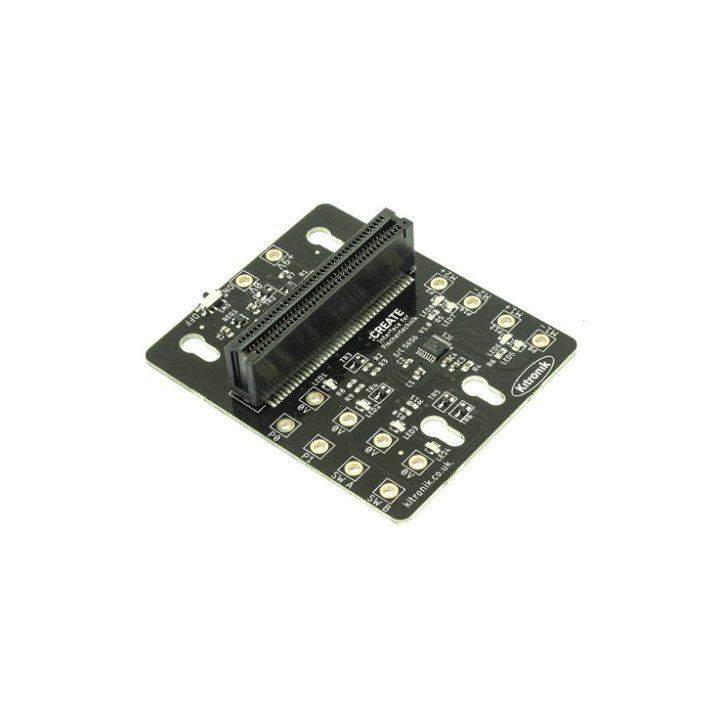

La platine :CREATE BBC de chez Kitronik vous permettra de rendre compatible les interfaces STEM Fischertechnik® (non incluses) avec unecarte micro:bit (non livrée). La platine intègre un pont en H qui vous permettra de piloter 2 moteurs "cc" et de disposer de 4 port GPIO (accessibles via des des trous de connexion 2 mm également compatible avec les fiches de raccordement Fischertechnik®).
La platine dispose également de 4 trous de fixations compatibles avec la plaque support Fischertechnik® (non livrée) afin de faciliter l'accès aux circuits supplémentaires (non livrés).
Exemple d'utilisation avec un kit Fischertechnik® (module micro:bit, pile 9V et kit Fischertechnik® ne sont pas livrés)
Prévue pour être alimentée directement sous 9 V (comme les kit Fischertechnik®) depuis 2 trous de connexion 2 mm, il ne vous suffira que d'une simple pile 9V (non livrée) comme source d'alimentation. Un régulateur 3,3 V intégré permettra d'alimenter votre carte BBC micro:bit et un interrupteur M/A permettra d'allumer ou éteindre l'alimentation.

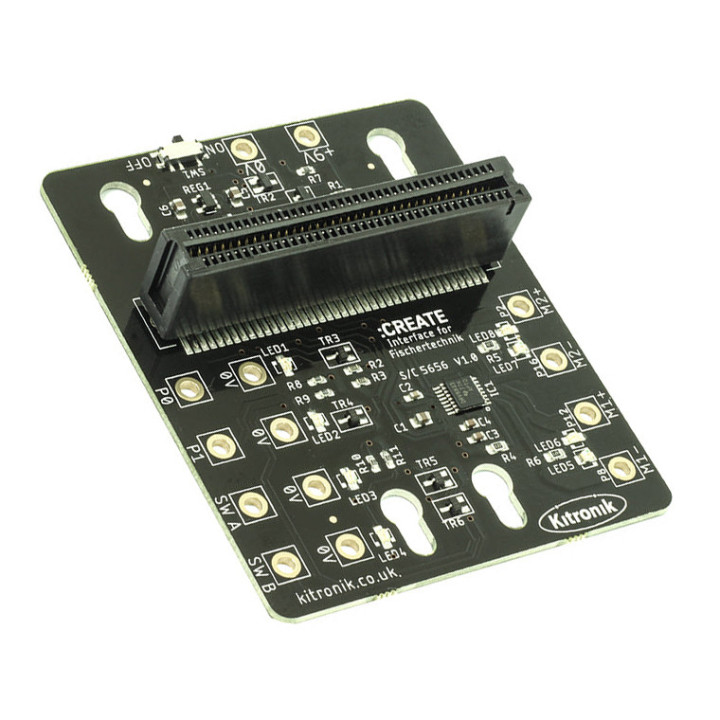

La platine est équipée:
- D'un connecteur Edge qui permettra d'insérer sans risque (dans les 2 sens) votre module BBC micro:bit,
- De 2 GPIO (P0 et P1) et 2 entrées de commutation, chacune associée à une connexion 0V permettront d'y brancher des capteurs/actionneurs externes (non livrés).
- De 2 paires de connexions pour moteurs (non livrés) vous permettront de piloter ces derniers en sens et vitesse.
La carte dispose également de LEDs d'état (une pour chaque GPIO ainsi que deux pour chaque sortie moteur). Les LEDs d'indication des moteurs ne surveillent pas seulement leur activité, elles indiquent également le sens de rotation de chaque moteur (verte ou rouge suivant la direction). Idéal pour les phases de débogage/test de votre code sans avoir à connecter des moteurs ou des appareils aux GPIO.
Kitronik met à votre disposition des blocs MakeCode personnalisés et un exemple de code MicroPython pour vous aider à expérimenter très facilement cette platine.

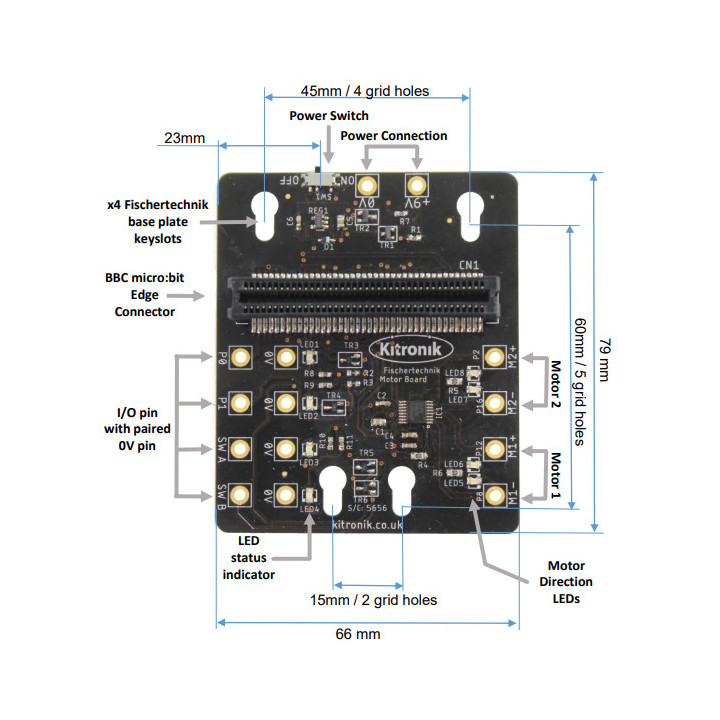

Caractéristiques:
- Alimentation: 9 V (à prévoir)
- Connecteur Edge pour micro:bit
- Pont en H pour le pilotage de 2 moteurs CC
- 4 GPIO avec Leds d'états
- Raccordements (alimentation/GPIO) sur trous métallisés 2mm
- Compatible système Fischertechnik®
- Dimensions: 79 x 66 x 17,2 mm
