Module CUBLOC CB210 - Évaluation, Programmation et Connectivité USB Images
Module CUBLOC CB210 - Évaluation, Programmation et Connectivité USB

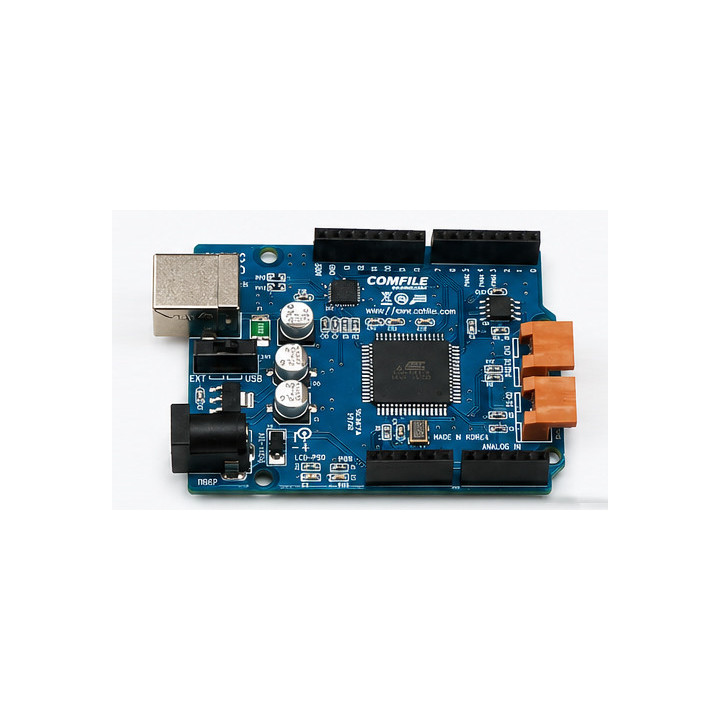

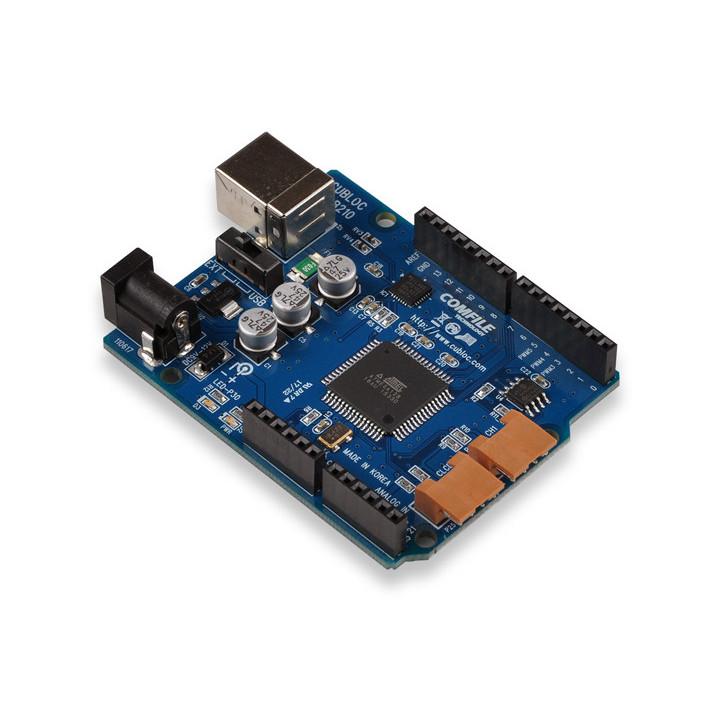

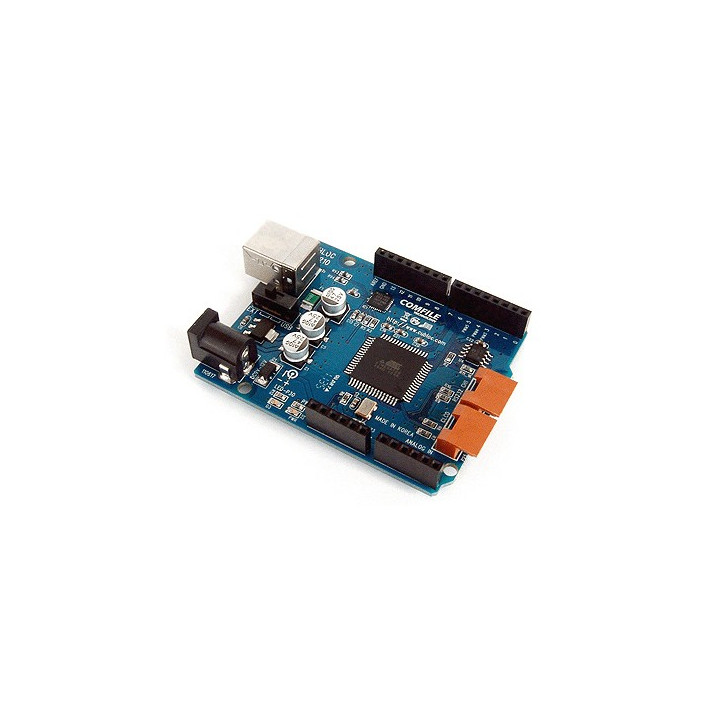

Doté d'une implantation similaire aux Arduino™, la platine "CB210" est idéalement conçue pour l'évaluation et l'initiation à la programmation des CUBLOC. Elle dispose de 20 ports d'entrées/sorties, de 80 K de mémoire Flash et de 3 K de mémoire RAM.
Contrairement à tous les autres CUBLOC, cette platine intègre un étage de conversion USB <> série vous permettant de la programmer directement via le port USB d'un PC (avec un simple câble USB additionel standard - non livré - voir en bas de page).

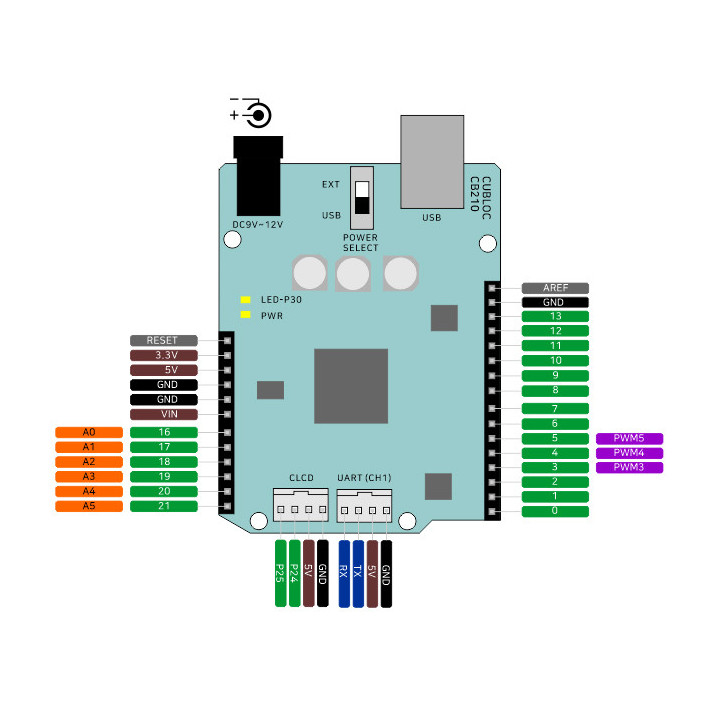

Les entrées/sorties de la platine "CB210" (accessibles sur des connecteurs femelles) sont disposés selon une implantation standardisée vous permettant l'utilisation de nombreuses platines optionnelles (voir en bas de page).
Principales caractéristiques:
- 80 K de mémoire flash
- 2 K mémoire SRAM pour le BASIC
- 1 K mémoire SRAM pour le LADDER™
- 4 K mémoire EEPROM
- 20 Entrées / Sorties dont (*):
6 convertisseurs "A/N" sur 10 bits
3 sorties PWM (DAC) sur 10~16 bits
- 1 Ports série RS232 (niveau +/- 5 V)
La platine dispose également d'un étage de régulation +3,3 V et +5 V, ainsi que d'un connecteur DC vous permettant d'alimenter le "CB210" au choix par le port USB de votre PC (lors de la phase de programmation) ou via une source externe 9 à 12 Vcc (non livrée).
2 connecteurs en bout de cartes permettent respectivement de piloter des afficheurs à commandes I2C™ de la gamme "CLCD" et de disposer d'un port RS232 (niveau logique 0/5 V).
La platine dispose enfin d'une Led pilotable via par l'utilisateur.
Notes d'applications en Francais !
Consultez la documentation des CUBLOC
Consultez les notes d'application des modules CUBLOC (SET1)
Consultez les notes d'application des modules CUBLOC (SET2)
-
Note d'applicationTélécharger
-
Exemple d'applicationTélécharger
-
DocumentationTélécharger
-

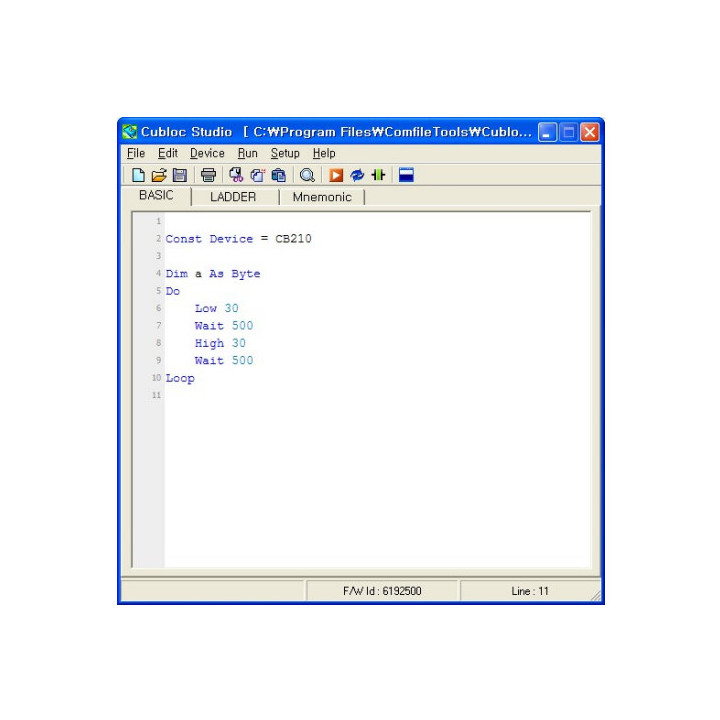

Logiciel CUBLOC StudioTélécharger
-
Datasheet du moduleTélécharger
