Module de pilotage RS232 pour afficheurs

Module de pilotage RS232 pour afficheurs

M/ALCD204
Disponible
17,40 € TTC 22,70 €TTC -5,30 €

Dont 0,01 € d'eco-participation déjà incluse dans le prix (non impacté par la promotion)


14,50 € HT

Pour afficheur 4 x 20 caractères

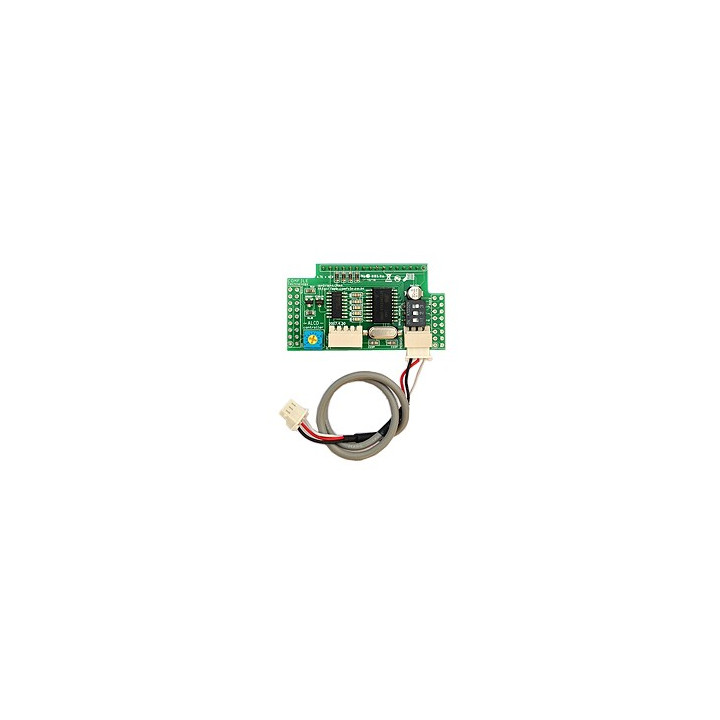

Ce petit module (livré avec un connecteur femelle 16 points au pas de 2,54 mm) est spécialement conçu pour s'enficher sur un afficheur LCD alphanumérique 4 x 20 caractères (non livré) afin d'en faciliter le pilotage via votre microcontrôleur ou ordinateur au moyen d'une liaison série (niveau TTL) ou RS232.
Un connecteur mâle (non livré - proposé en option devra être soudé sur l'afficheur pour que celui-ci puisse être insérré sur le module).

Le module est livré avec un petit cordon vous permettant de le piloter facilement à partir de n'importe quel microcontrôleur (PIC™, AVR™, Arduino™...) doté d'une liaison série (niveau logique 0 - 5 V) ou d'un ordinateur doté d'une liaison RS232 (un câble additionnel sera alors nécessaire). Ainsi par le biais de commandes "ASCII", il vous sera possible d'afficher du texte, d'effacer l'écran, d'activer ou de désactiver le curseur, de sélectionner une position d'affichage, de redéfinir des caractères, etc...






Exemple d'utilisation du module avec un afficheur LCD 4 x 20 caractère (non livré)


Le module dispose d'un petit commutateur DIL permettant de sélectionner la vitesse de communication série (2400 à 115200 bds). Il est livré de base avec un câble de liaison à sortie sur connecteur femelle 3 broches (pour pilotage de l'afficheur en mode série avec niveau logique 0 - 5 V). Nous proposons dans la colone de droite le connecteur mâle pour circuit imprimé à associer à ce câble.

Un autre connecteur 4 broches présent sur le module vous permettra (en association avec un cordon série optionnel proposé également dans la colone de droite) de piloter ce dernier depuis un ordinateur au moyen d'un port RS232.
