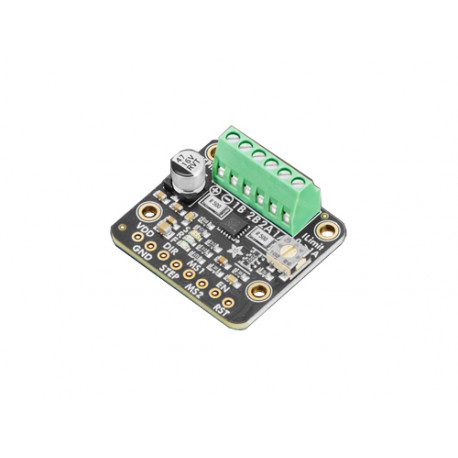

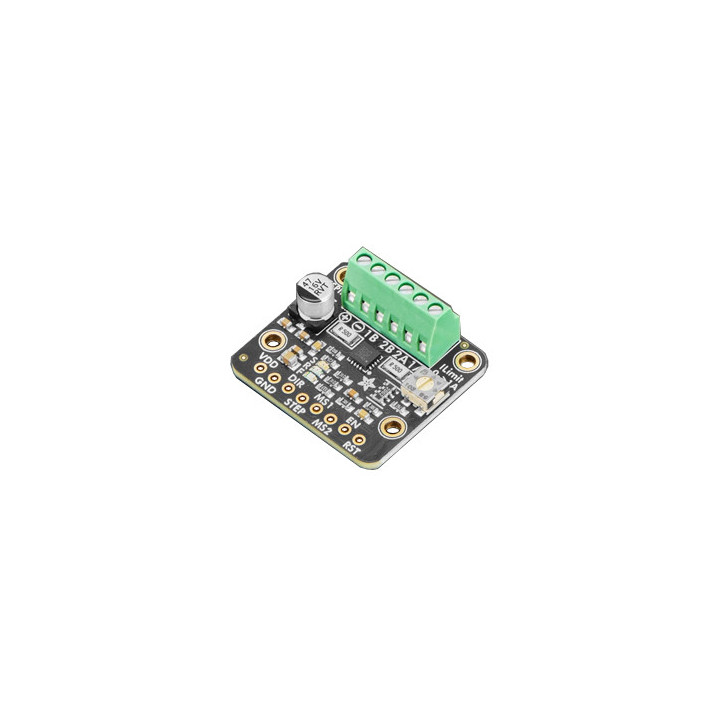

Module driver STSPIN220 pour moteur pas-à-pas (précision jusqu'à 1/256 pas)

Résumé : une interface facile à utiliser (2 pins), avec potentiomètre de limitation de courant et connexions à bornier pour l'alimentation et le moteur.

Caractéristiques principales

• Drivers : STSPIN220 avec micro pas et protection contre les surintensités
• Tension moteur : 1,8 Vcc à 10 Vcc (à prévoir)
• Tension logique / Vdd : 3 V à 5 V (compatible Arduino, ESP32, Raspberry Pi, etc.)
• Connexions sur bornier à vis pour l'alimentation moteur et le moteur bipolaire 4 fils (acceptant du 26–20 AWG, pas 2,54 mm)
• Contrôle possible avec seulement deux broches : DIR et STEP
• Mode par défaut : 1/16 de micro-pas (configurable jusqu'à 1/256 suivant niveaux sur MS1/MS2 et RESET)
• LEDs : rouge/verte pour DIR, jaune pour STEP (indicateurs visuels)
• Broche RESET et broche ENABLE pour gestion basse consommation / désactivation
• Potentiomètre de réglage du courant (limite jusqu'à 1,3 A — monter le potentiomètre vers la droite augmente le courant maximum)
• Condensateur de filtrage moteur : 47 µF / 16 V
• Quatre trous de fixation sur le PCB
• Dimensions : 27,0 x 24,0 × 10 mm
• Poids: 4,2 g

Détails et remarques d'utilisation

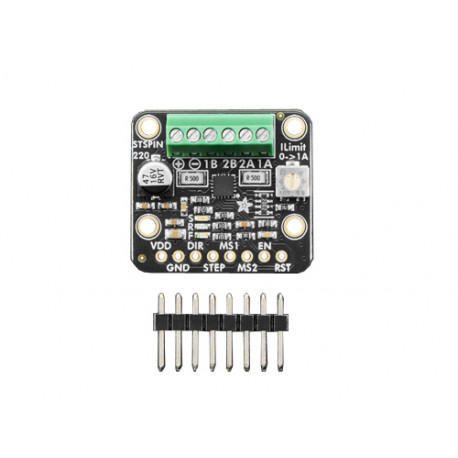

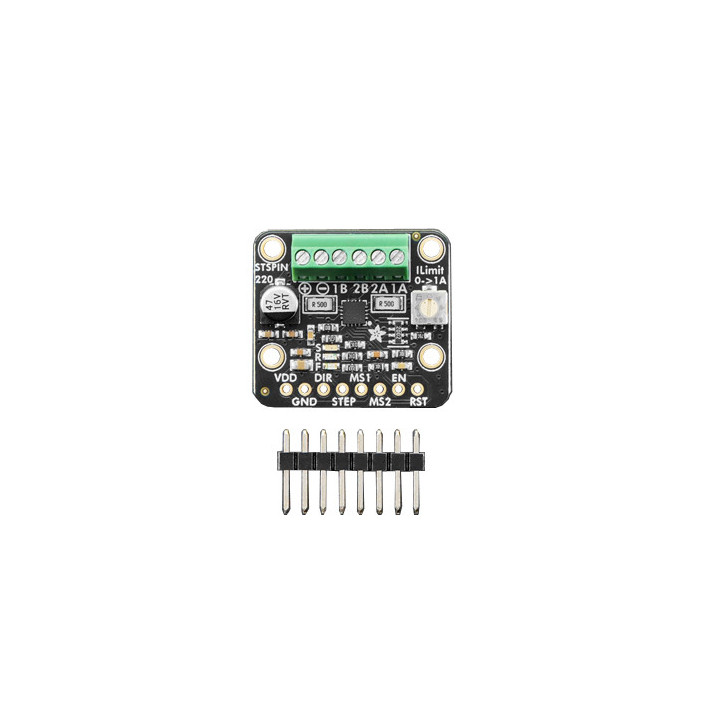

• La carte est livrée assemblée et testée, accompagnée d'un connecteur mâle au pas de 2,54 mm (à souder par vos soins).
• Le microcontrôleur, les moteurs et l'alimentation ne sont pas inclus

Attention : des courants élevés peuvent faire chauffer le drivers, prévoyez un dissipateur si nécessaire

Comparaison rapide:

Parmi d'autres drivers courants, on trouve les A4988 (classique, 8–35 V, 2 A par bobine, jusqu'à 1/16) et les TMC2209 (très silencieux, fonctionnalités avancées, UART pour configuration). Le STSPIN220 se distingue par son aptitude aux faibles tensions (1,8–10 V) et son interface simple GPIO pour la configuration.
