Module environnemental pour Pi Pico Images
Module environnemental pour Pi Pico

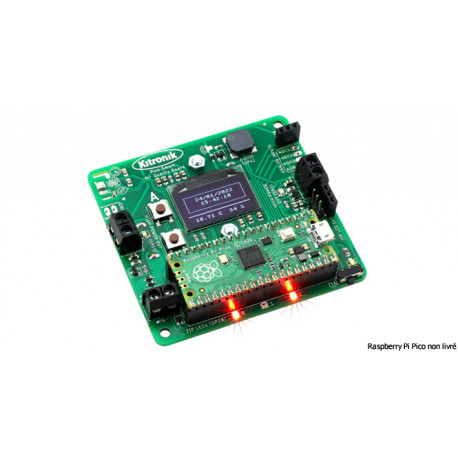

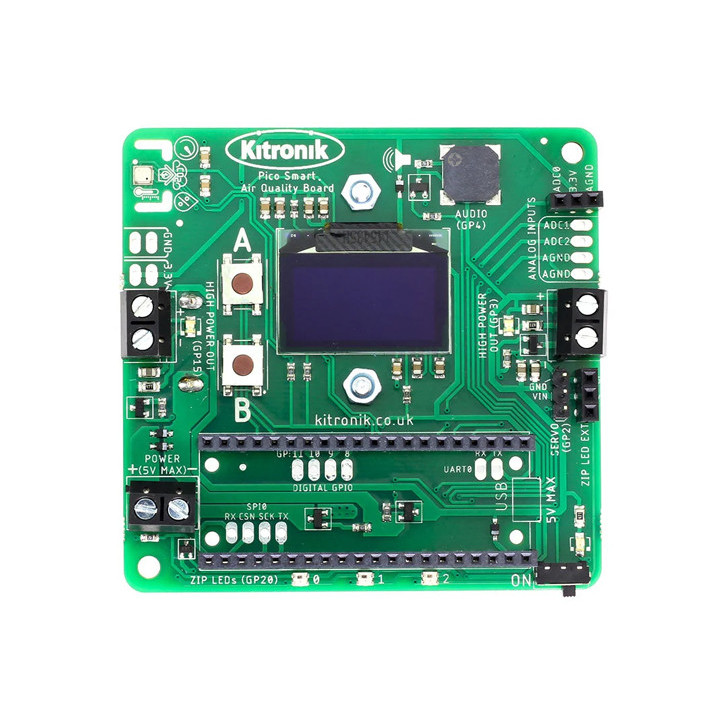

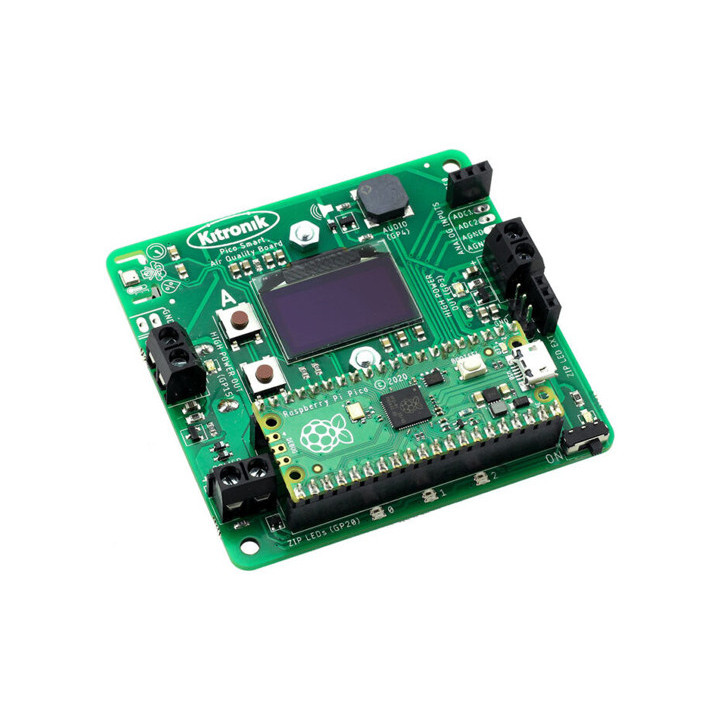

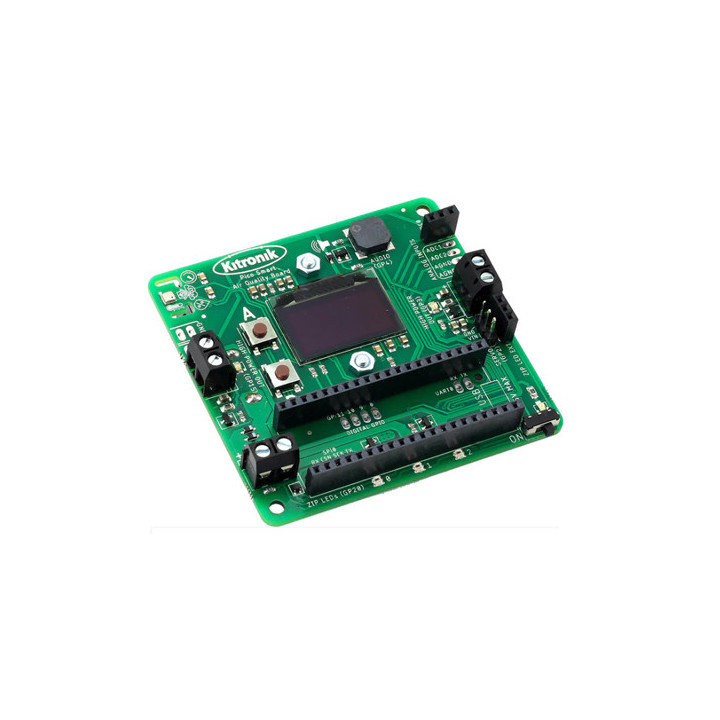

Spécialement conçue pour le module Raspberry Pi Pico (non livré), la platine Air Quality est une solution complète pour effectuer des mesures environnementales, du datalogging et gérer des capteurs et actionneurs externes (non livrés).
Prix :
47,50 €
TTC
Dont 0,04 € d'eco-participation

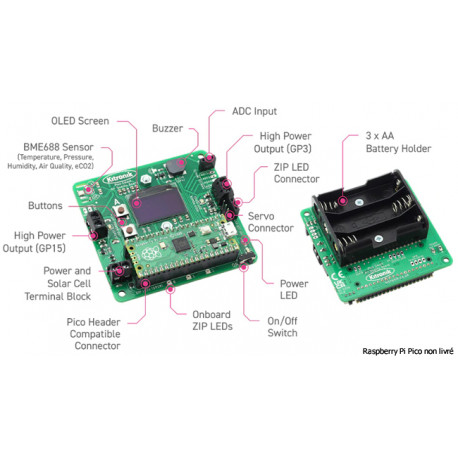

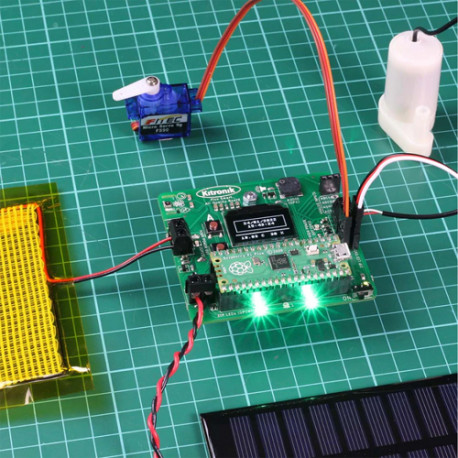

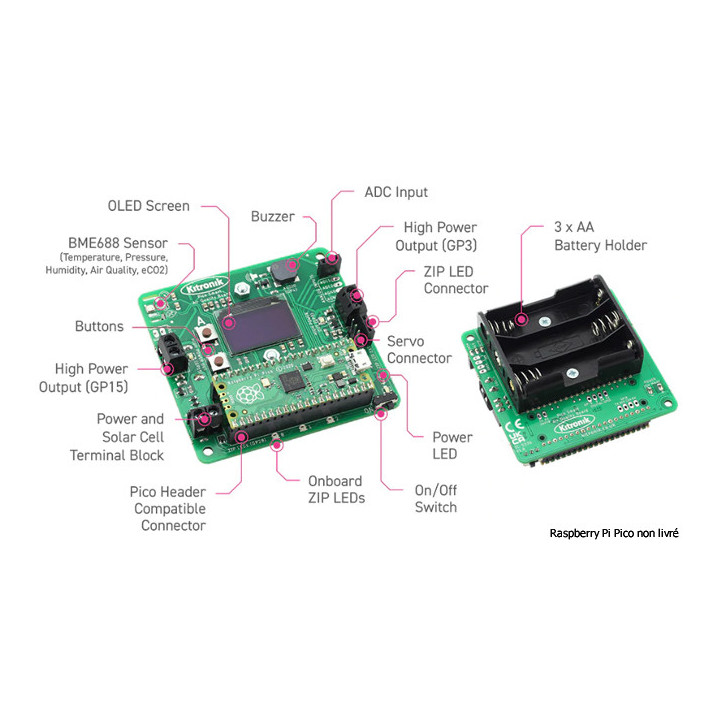

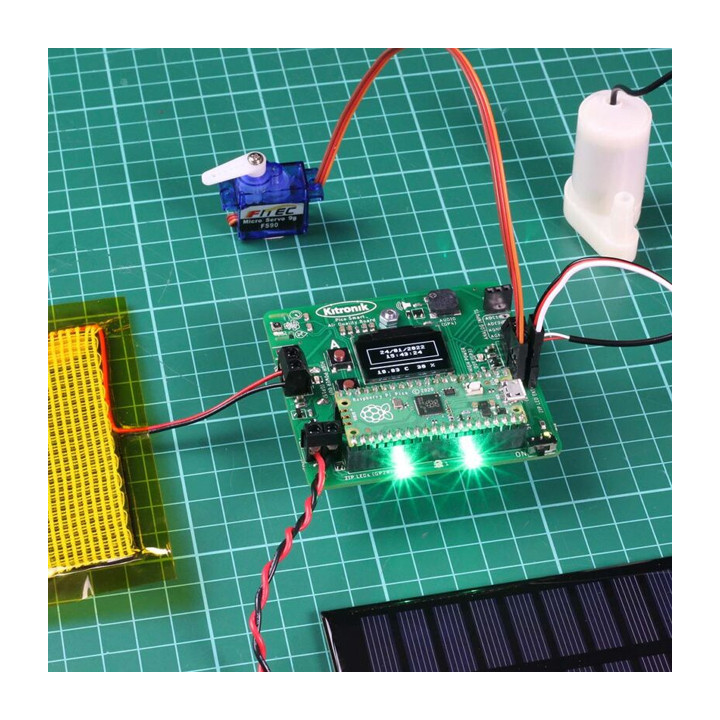

Intégrant un afficheur OLED (128x64), un capteur environnemental BME688 (température, pression, humidité, qualité de l'air et eCO2), un buzzer, 3 Leds RGB ZIP, 2 boutons, 2 sorties de puissance (1A max.) pour actionner moteur, pompe, chauffage et autres actionneurs (non livrés), 1 sortie pour servomoteur (non livré), 1 connecteur pour module Leds ZIP externe (non livré), 3 entrées analogiques et 2 sorties alimentation 3,3Vcc pour connecter et alimenter des capteurs externes (non livrés), la carte Kitronik Air Quality est une solution complète pour effectuer des mesures environnementales, du monitoring et datalogging (grâce à l'horloge RTC de la Pi Pico) et gérer des capteurs et actionneurs externes (non livrés).

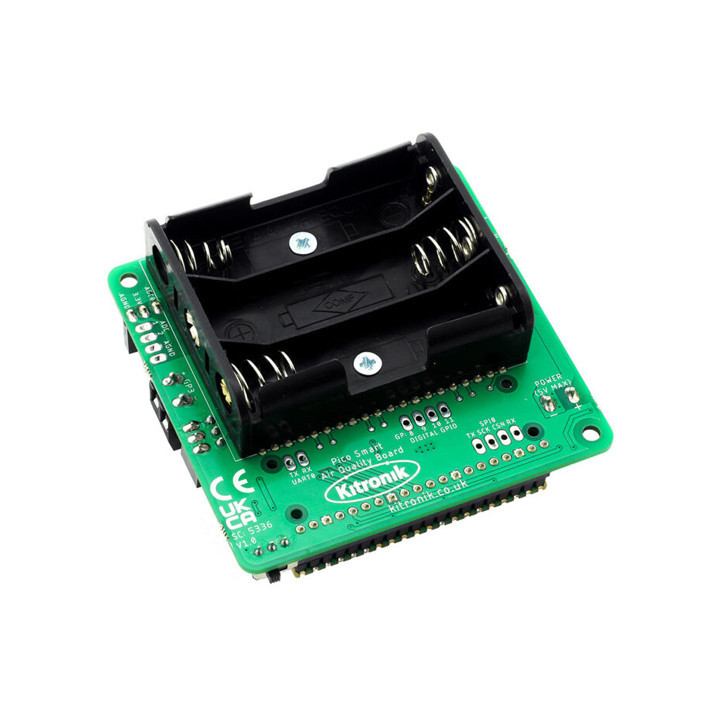

La platine pourra être alimentée au choix soit en 5Vcc depuis un bornier à vis ou soit depuis 3 piles ou accus NiMH format AA (non livrés) à insérer sur le coupleur situé au dos de la carte.
En cas d'utilisation d'accus, l'entrée Alimentation sur bornier pourra être utilisée comme source d'alimentation de recharge (via un panneau solaire ou autre source 5Vcc max. non livrés).
La programmation s'effectuer en MicroPython via l'IDE Thonny. Vous trouverez de nombreux exemples d'applications en téléchargement.
Note d'application 1: Utiliser le capteur BME688
Note d'application 2: Utiliser l'afficheur OLED et l'horloge RTC
Note d'application 3: Utiliser le buzzer, les boutons et les Leds RVB ZIP
Note d'application 4: Data Logging
Note d'application 5: Gérer les entrées analogiques et contrôler les sorties
Caractéristiques:
- Alimentation (5 Vcc max):
- Via 3 piles ou accus NiMH format AA (non livrés)
- Via bornier à vis (sert également de recharge) - Afficheur OLED (fond noir écriture blanche) de 128 x 64 pixels
- 2 boutons poussoirs
- 1 buzzer (GP4)
- 3 leds RGB ZIP
- 3 entrées analogiques ADC
- 2 sortie de puissance: 1 A max. (GP15 et GP3)
- 1 sortie pour module Led ZIP (GP20)
- 1 connecteur pour servomoteur (GP2)
- Capteur I2C environnemental BME688 (GP6, GP7)
- Pression: 300hPa-1100hPa
- Température: -40°C à +85°C
- Humidité: 0 à 100% HR
- Indice de qualité d'air (IAQ): 0 à 500
- Indice eCO2: 250 à 40000 ppm - Dimensions: 74 x 72 x 29 mm
La platine est livrée seule, sans Raspberry Pi Pico, ni pile, ni accus, ni panneau solaire, ni servomoteur, ni capteur, ni actionneur.
-
Documentation de la platineTélécharger
-
Guide de démarrageTélécharger
-
Note d'application #1Télécharger
-
Note d'application #2Télécharger
-
Note d'application #3Télécharger
-
Note d'application #4Télécharger
-
Note d'application #5Télécharger
