Détecteur de présence IR Grove 101020554 Images

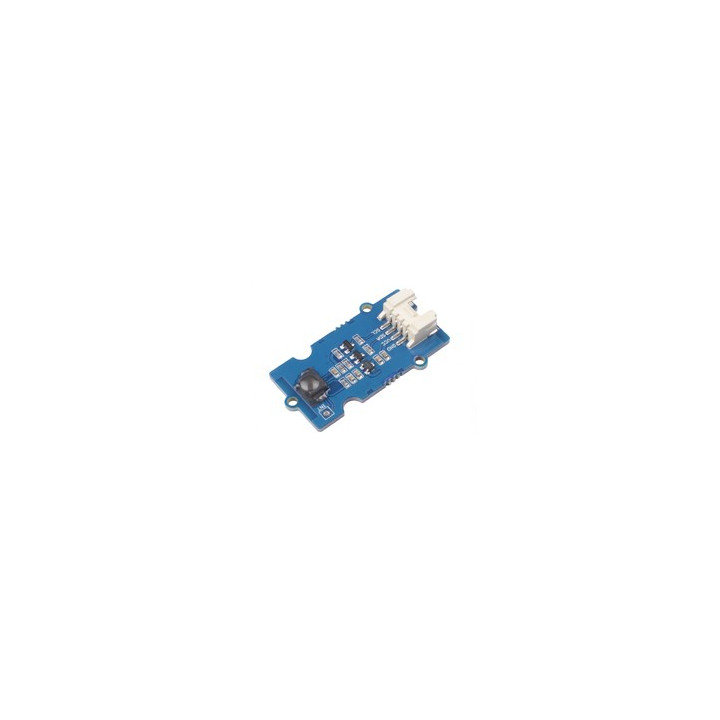

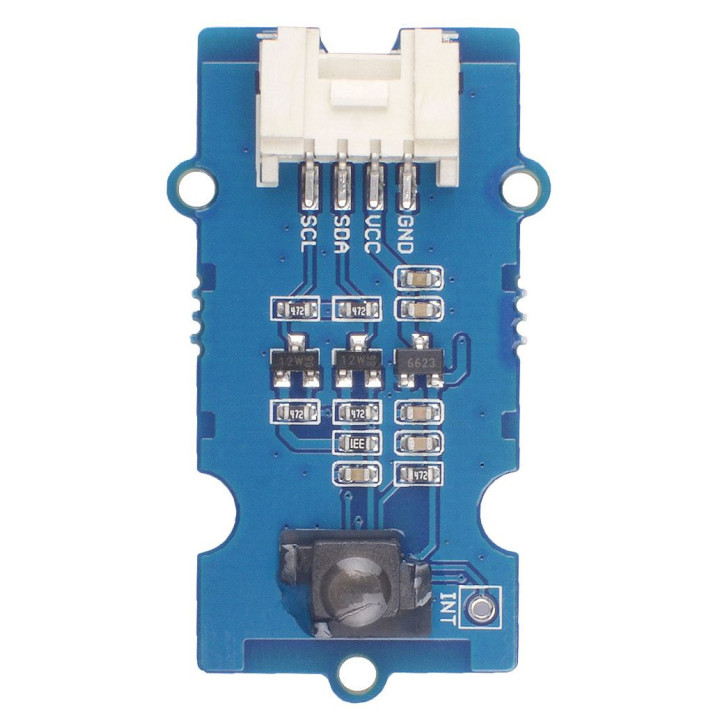

Ce module intègre un capteur AK9753 (à 4 zones IR quantiques), permettant de détecteur la présence d'un corps humain, son emplacement, son sens déplacement ou détecter tout objet infrarouge. Le module s'interfacera facilement en I2C depuis une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine "Shield" intermédiaire.
Ce capteur IR très intéressant vous permettra de réaliser des détections "dans l'espace" grâce à ces 4 zones IR. Contrairement à un capteur IRP classique, le capteur AK9753 permettra de détecter en plus de la présence, la position du corps ou objet par rapport aux capteurs, son sens de déplacement et sera même capable de reconnaître des gestes (avec les bons algorithmes). Il sera un capteur pédagogique de choix pour les écoles, STEM, etc..
Un convertisseur analogique-numérique intégré sur 16 bits permet de récupérer les données du capteur. Ce module se pilote depuis une interface I2C d'un Arduino, PIC, Raspberry Pi, etc...
Application typique:
- Capteur de proximité
- Capteur de mouvement
- Détection d'un corps humain
Caractéristiques:
- Alimentation: 3,3 Vcc / 5 Vcc
- Portée de détection: < 3 m
- Résolution: 16 bits

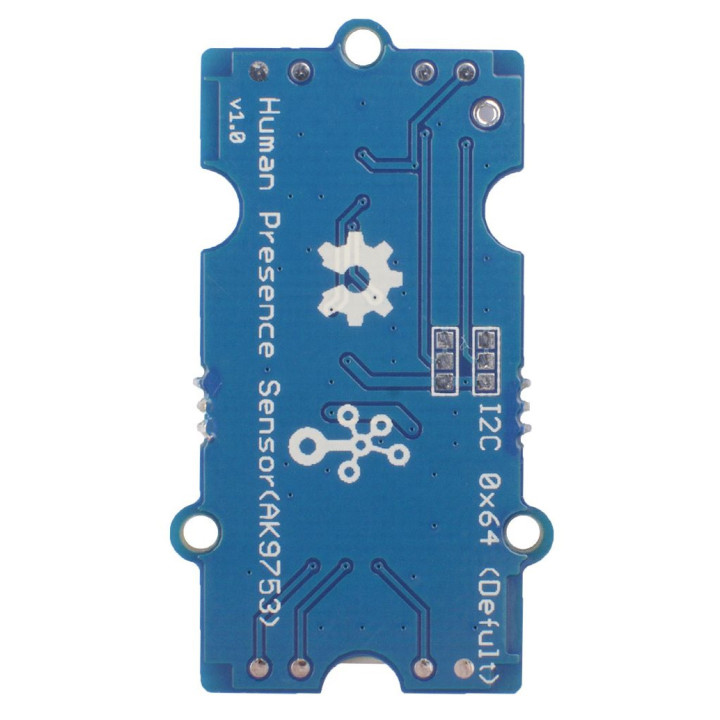

- Interface I2C: 0x64 (par défaut) ou 0x65 / 0x66 (configurable par pont de soudure)

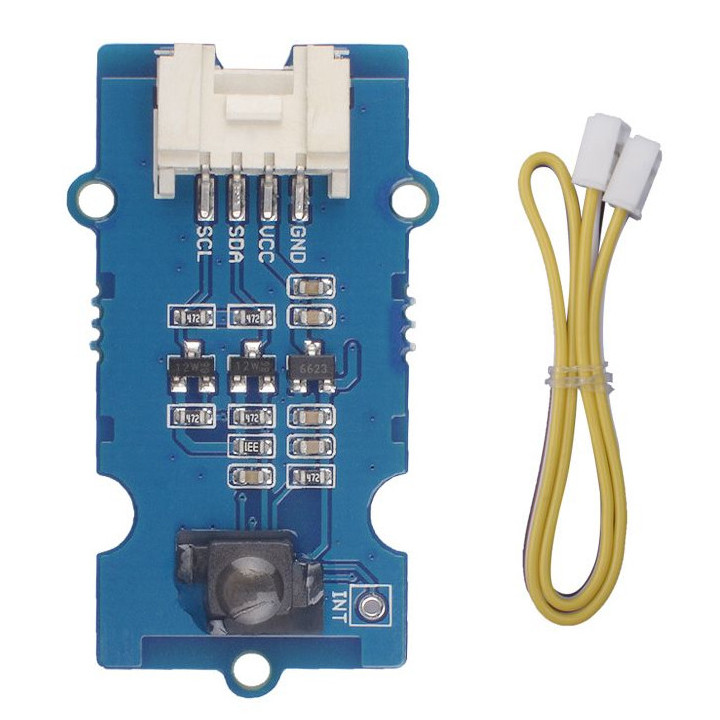

Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon livré.
Exclusivité Lextronic
En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).
De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages.
Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !
Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
Livrée avec 4 entretoises, cette base (livrée en couleur blanche ou rouge suivant arrivage) est conçue pour recevoir une carte Arduino® UNO ou Mega2560 ou Raspberry Pi™ ou BeagleBone ou CB210 ainsi que des modules Grove (à l'aide de leurs supports R.I.P).
Idéalement conçue pour le prototypage rapide, l'apprentissage et l'évaluation sans opération de soudure, cette petite platine Shield est destinée à venir s'enficher sur une carte Arduino® Mega 2560 ou ADK ou compatible afin que vous puissiez y raccorder les modules Grove.
Complément idéal de votre platine Raspberry Pi™ (modèle A+, B, B+, 2, 3,3B+,4), cette platine est spécialement conçu pour l'initiation et le développement rapide d'applications à base de modules "Grove" (non livrés).
Cette petite platine Shield est destinée à venir s'enficher sur une carte Arduino® (UNO, Leonardo) ou compatible (CB210, etc...). Elle dispose de connecteurs vous permettant de lui raccorder des modules d'extension au format Grove.
Livré par pack de 4 pièces (avec visserie de fixation), ces supports en ABS coloré compatible LEGO® et profilés Makeblock vous permettrons de recevoir des modules Grove de 50 x 25 mm (non inclus) par simple clipsage. Ces supports sont aussi empilables côtes-à-côtes (toujours par clipsage).
