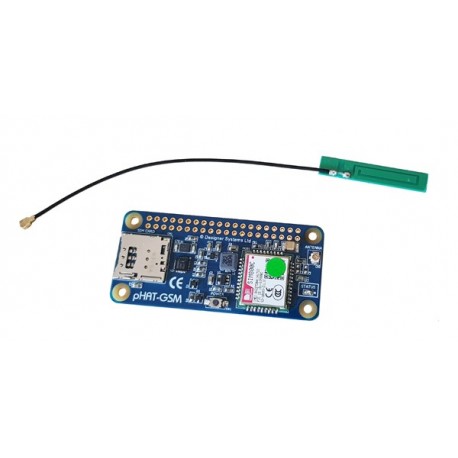

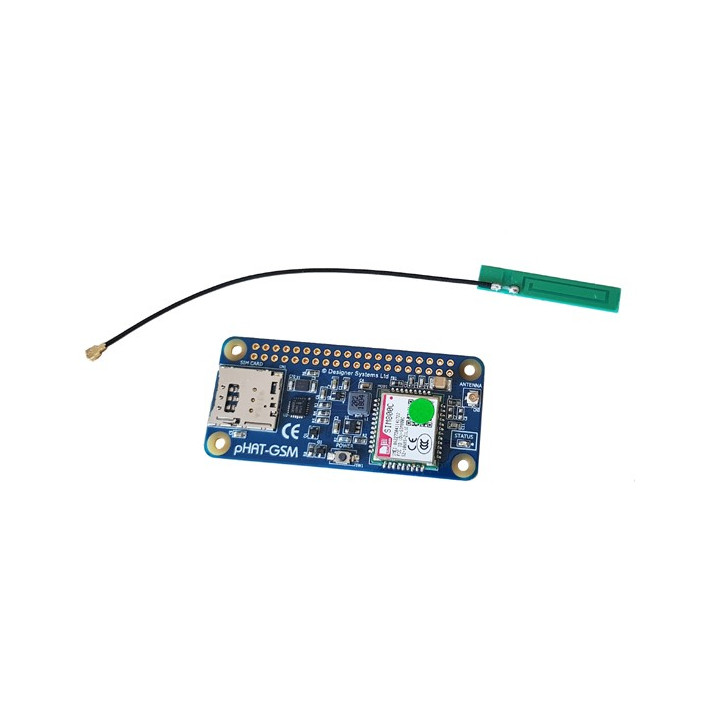

Module GSM GPRS Raspberry PHATGSM pour cartes Raspberry Pi Zero

Basé sur un module GSM/GPRS 4 bandes ce module pHAT vous permettra d'ajouter des fonctionnalités d'envoi de données GPRS et de SMS à votre carte Raspberry Pi Zero au autres Raspberry Pi compatibles (non livrées) au travers d'une interface I2C.

Ce module au format pHAT (2x20 broches) est prévu pour venir s'enficher (connecteur à souder non inclus) sur une carte Raspberry Pi Zero (ou Raspberry Pi compatibles) mais également avec n'importe quel microcontrôleur disposant d'une interface I2C (Arduino, PIC, etc...).

Il intègre un module GSM/GPRS 4 bandes (850 MHz/900 MHz/1800 MHz/1900 MHz) avec connecteur pour carte SIM format Micro SIM (la carte SIM n'est pas livrée) et un connecteur U.F.L destiné à recevoir une antenne externe patch (livrée) et supporte les fonctionnalités GPRS Class 12 Data et Small-Message-System (SMS).


Caractéristiques:

• Module GSM/GPRS 4 bandes
• Bande de fréquence; 850/900/1800/1900 MHz
• Puissance de sortie:
  • Class 4 (2W @ 850/900 MHz)
  • Class 1 (1W @ 1800/1900 MHz)
• Sensibilité: -109 dBM typ.
• Support données:
  • GPRS Class 12: 85,6 Kbps upload et download
  • Protocole TCP/IP intégré
• USSD Support: Oui
• SIM supportée: Micro SIM (3,0V/1,8V)
• Led d'état bleue
• Interface I2C (400 KHz max.)
• Bouton poussoir ON/OFF (contrôle aussi les GPIO)
• Alimentation: 4,5-5,5 Vcc
• Connexion: 40 broches (pastilles 2x20 pas 2,54 mm)
• Dimensions: 65 x 30 x 4 mm
• Poids: 9,8 g env.

Cette platine d'évaluation est uniquement destinée au prototypage et à l'étude des modules GSM/GPRS. Cette dernière n'est pas conçue, ni autorisée pour le développement de système d'alarme de quelque nature soit-ils.
