Module GSM LTE pHAT avec interface I2C pour Raspberry Pi

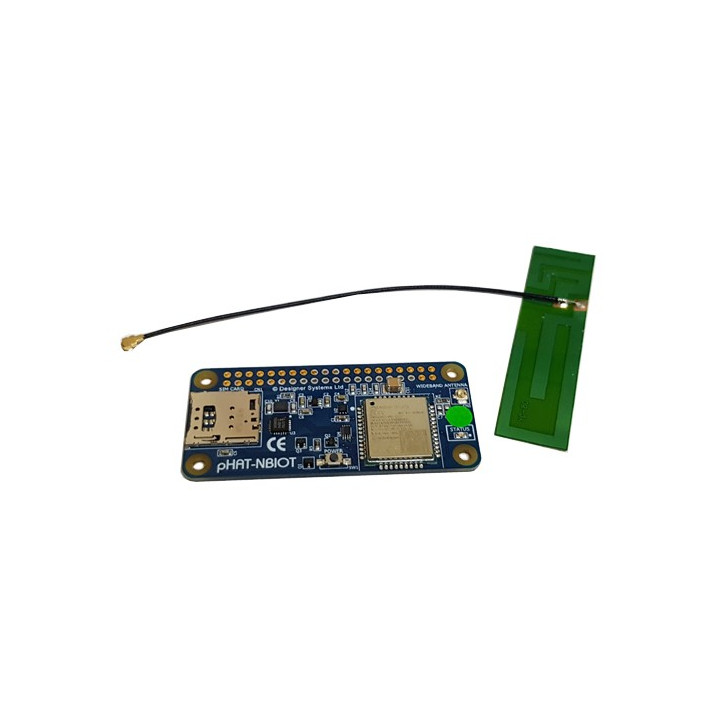

Livré avec son antenne patch souple (avec face adhésive), ce module au format pHAT (2x20 broches) est prévu pour venir s'enficher (connecteur à souder non inclus) sur une platine Raspberry Pi Zero ou toutes autres Raspberry Pi (non livrées) mais également avec n'importe quel microcontrôleur disposant d'une interface I2C (Arduino, PIC, etc...).

Il intègre un module GSM LTE multibandes Cat NB1 qui fonctionne sur les bandes B1-5, B8, B12, B13, B17-20, B25, B28 et B66 et supporte fonctionnalités de transfert de donnée et SMS.

Toutes les commandes AT sont faites depuis l'interface I2C laissant ainsi le port UART de votre Raspberry Pi libre pour une autre utilisation.

Une carte Micro SIM non livrée sera indispensable pour faire exploiter le module.



Caractéristiques:

• Alimentation: 4,5 à 5,5 V (5V typique)
• Consommation @ 5V: 1mA (en veille) / 80mA en pointe
• Bande de frequence: B1-5, B8, B12, B13, B17-20, B25, B28 et B66
• Puissance de sortie: 23dBm±2dB
• Sensibilité: -129dBm typique
• Transfert de données:
  • Single-Tone: 25,5 Kbps (DL)/16,7 Kpbs (UL)
  • Multi-Tone: 25,5 Kbps (DL)/62,5 Kpbs (UL)
• Protocoles: UDP/TCP LwM2M/MQTT/DTLS/SNTP
• Support SMS: Texte et PDU modes
• Connecteur pour carte SIM : format Micro SIM (3.0/1,8V)
• Led d'état bleue
• Vitesse I2C: 400 KHz max.
• Dimensions: 65 x 30 x 4 mm
• Poids: 12 g env.
