Module LED ring MIKROE avec bargraphe circulaire 32 LEDs rouges SPI Images

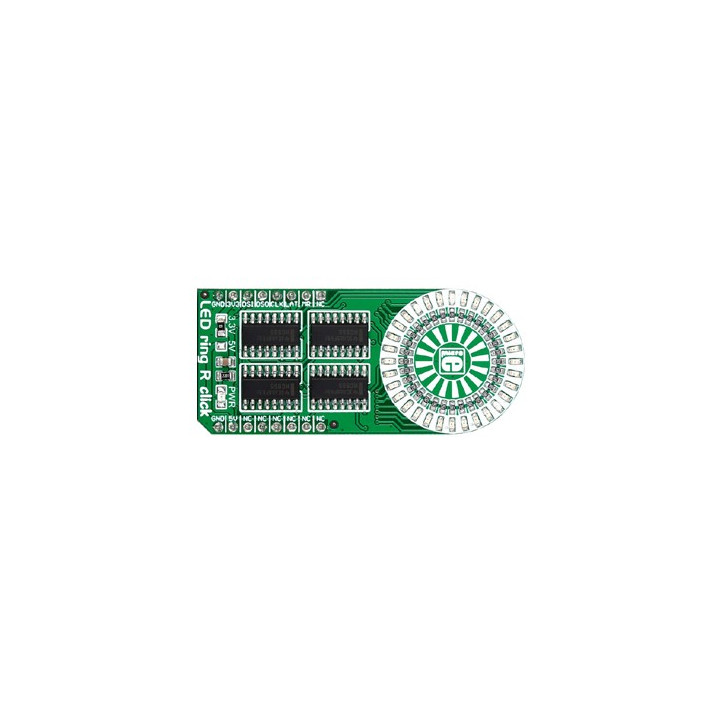

Ce module Click Board vous permettra d'ajouter un bargraphe circulaire de 32 leds rouges à votre microcontrôleur via une liaison SPI.
Les leds du bargraphe sont pilotées via 4 circuits intégrés 74HC595. Le module est destiné à être alimenté sous une tension de +3,3 V ou 5 V.
Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).
Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).
A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Caractéristiques:
- Alimentation: 3,3V ou 5V
- Barregraphe circulaire (25 mm)
- Nombre de Leds: 32 (rouges)
- 4 registres à décalage 74HC595 intégrés
- Interface: GPIO, SPI
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
