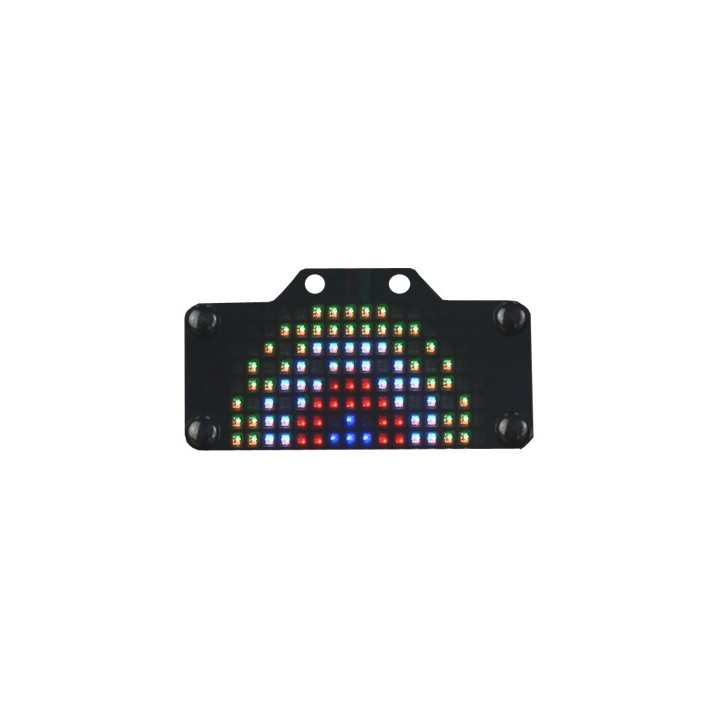

Module matrice I2C DFR0522 avec 128 Leds RVB pour Arduino Images
Voici un petit module équipé d'une matrice de 8x16 leds RVB (7 couleurs) pouvant être pilotée par une platine Arduino (non livrée) via une interface I2C.
Equipé de 128 Leds RVB, ce module matrice Gravity 8x16 de chez DFRobot vous permettra d'afficher des effets lumineux, animations et autres indications visuelles très facilement a l'aide d'une platine Arduino (non livrée) depuis une interface I2C (via un connecteur au dos du module).
Simple d'utilisation, le module dispose de 7 couleurs configurables (rouge, vert, jaune, bleu, magenta, cyan et blanc) et de 22 images prédéfinies (ci-dessous), mais ils vous sera bien sûr possible de générer vos propres affichage, chiffre, lettre ou symbole et prendre en charge le défilement d'affichage (scrolling).
Toutes ses fonctions sont réalisables depuis une librairie Arduino pour faciliter vos réalisations (évitant ainsi des lignes de code complexe). Idéal pour des projets robotiques, animations lumineuses, etc...
Entièrement monté, le module est livré avec une face translucide opaque à clipser sur le module et dispose également de 2 trous de fixation. Un câble directement compatible avec la platine d'extension Gravity XBee Shield pour Arduino est également inclus.
Exemple de raccordement sur une platine DFRobot Gravity XBee Shield (non livrée)
Caractéristiques:
- Alimentation 5 V
- Nombre de Leds: 128 Leds RVB (8 x 16)
- Leds RVB: 7 couleurs configurables
- Zone active: 62 x 27 mm
- Interface I2C
- Raccordement par câble 4 broches inclus pas 2,54 mm
- Compatible Arduino (librairie disponible)
- Dimensions: 62 x 27 mm
