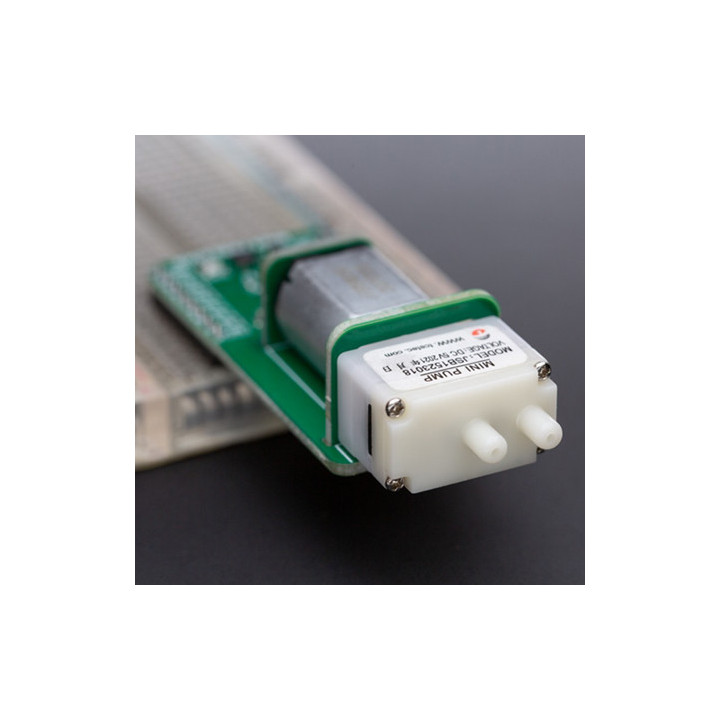

Module Micro Pump Click MIKROE-6529 (pompe à air et eau)

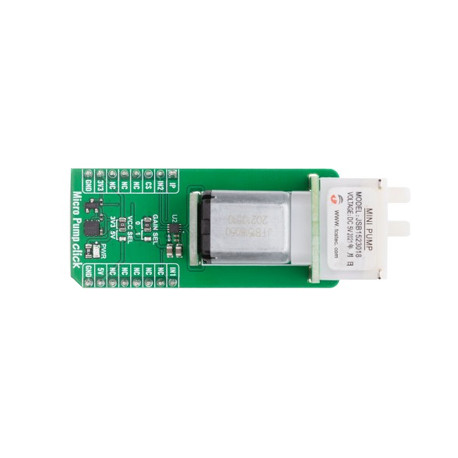

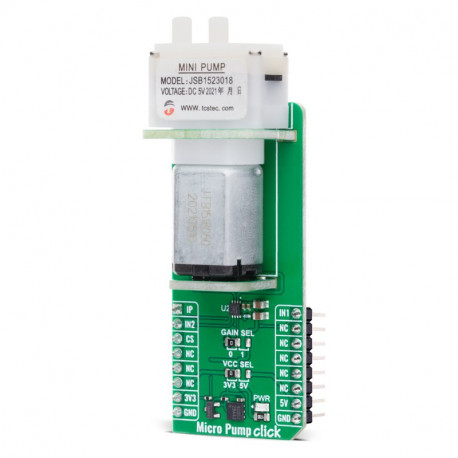

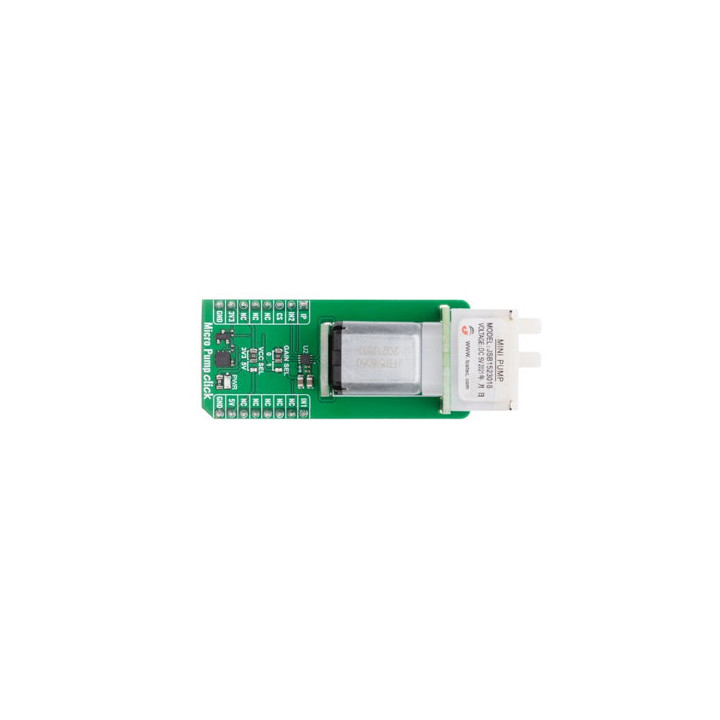

La Micro Pump Click est une carte d'extension compacte conçue pour le mouvement précis de l'air et des fluides dans des applications embarquées. Elle intègre la pompe miniature JSB1523018 de TCSTec, contrôlée par le pilote de moteur à courant continu DRV8213 de Texas Instruments.

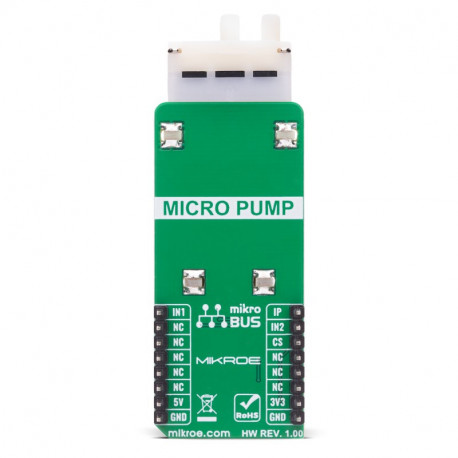

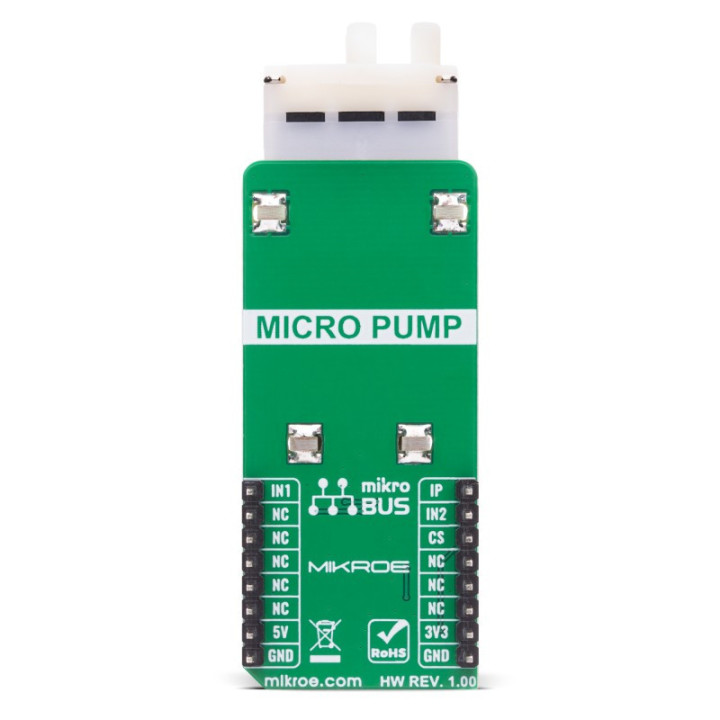

La carte est entièrement compatible avec les supports au format mikroBUS™ et peut être utilisé sur n'importe quel système hôte prenant en charge la norme mikroBUS™. La carte est compatible avec les bibliothèques open source mikroSDK , offrant une flexibilité inégalée pour l'évaluation et la personnalisation.

Comment fonctionne la carte Micro Pump Click ?

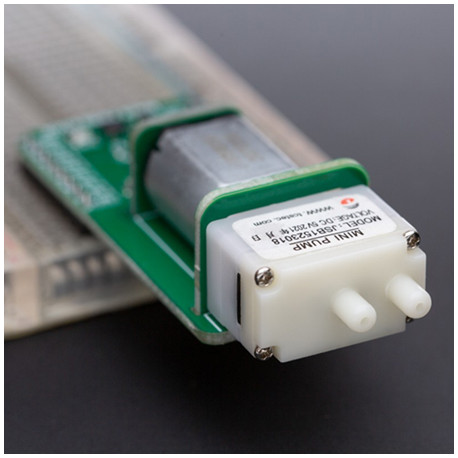

Cette pompe miniature pour eau et air se distingue par ses performances exceptionnelles malgré son format réduit, avec un débit impressionnant de 80 à 130 mL/min. Conçue pour offrir des performances constantes et fiables, la JSB1523018 fonctionne à une pression de 80 kPa, ce qui la rend idéale pour des tâches nécessitant un apport d’air régulier, comme l’intégration dans des appareils domestiques intelligents, tels que les robots aspirateurs. Son débit robuste lui permet de fonctionner en continu tout en maintenant une faible consommation d’énergie, ce qui est essentiel pour des conceptions écoénergétiques. Cette haute efficacité la rend parfaitement adaptée pour maintenir un niveau optimal d’oxygène dans de petits systèmes aquatiques, garantissant un environnement stable et sain pour la vie aquatique.

Offrant une source silencieuse et fiable de mouvement d’air ou de fluide, elle peut aussi être utilisée dans des pompes à air portables pour gonfler de petits objets ou dans des équipements d’échantillonnage d’air, où la légèreté et un fonctionnement à faible bruit sont nécessaires.

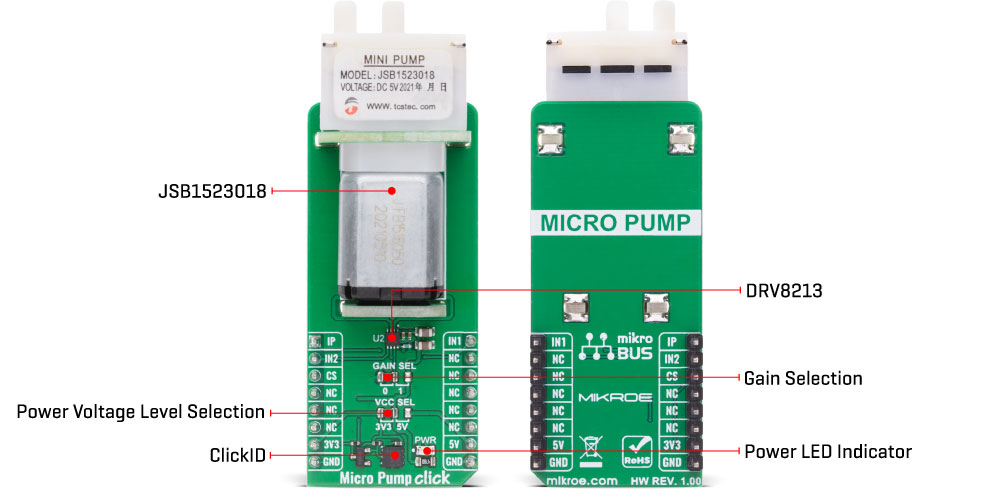

Le fonctionnement de la pompe sur la Micro Pump Click est assuré par le DRV8213, un pilote de moteur à courant continu à balais de Texas Instruments, qui permet de contrôler la pompe JSB1523018.

Ce pilote offre un contrôle simple via les broches IN1 et IN2, compatibles avec une interface PWM standard, permettant aux utilisateurs de régler facilement la vitesse et la direction du moteur via des signaux de modulation de largeur d’impulsion.

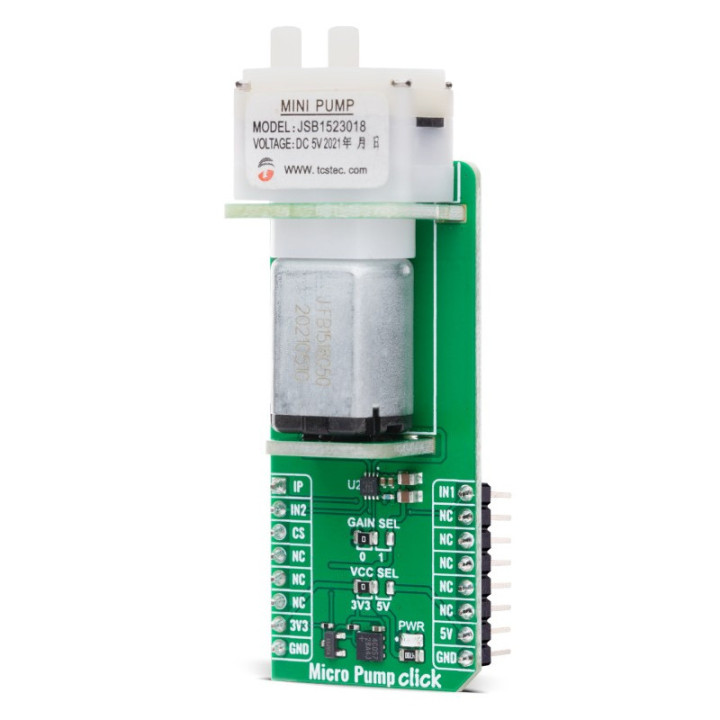

Pour plus de flexibilité, la carte comprend un jumper GAIN SEL qui permet de configurer le facteur de gain en fonction de la plage de courant de sortie souhaitée, optimisant ainsi les performances selon les besoins spécifiques.

Caractéristiques:

• Sortie du capteur : Analogique, PWM
• Tension d'entrée: 3,3 V / 5V
• Dimensions: 57,15 x 25,4 mm
