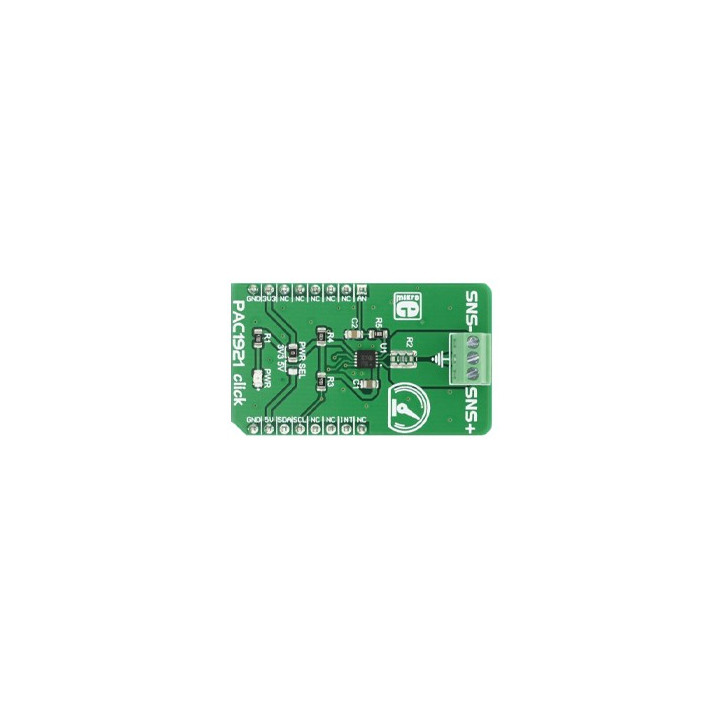

Module PAC1921 click MIKROE2910 - Mesure et Surveillance de Puissance Images
Le module PAC1921 click de chez MikroElektronika est une platine qui permet de surveiller/mesurer la "puissance" d'un dispositif. 2
Le module permet de mesurer le courant, la tension ou la puissance d'une charge connectée. Le PAC1921 click intègre une mesure de puissance moyenne, il peut fournir les données mesurées sous la forme d’un niveau de tension analogique filtré en utilisant un convertisseur numérique / analogique 10 bits, fournit un gain binaire de courant de 1x à 128x et il possède un convertisseur analogique-numérique d’entrée de second ordre intégré. Toutes les valeurs mesurées sont disponibles via une interface I2C.
Avec sa très faible marge d'erreur, le module PAC1921 click est parfaitement adapté à la mesure et au contrôle de dispositifs très variés (équipements de diagnostic, alimentations, systèmes industriels, ordinateurs portables et de bureau, etc... ) où des mesures à haute vitesse et à faible latence et une surveillance de la puissance sont nécessaires.
Le module est prévu pour être alimenté sous 3,3V ou 5V.
Caractéristiques:
- Module intégré: PAC1921
- Alimentation: 3,3 Vcc ou 5 Vcc
- Interface: Analogique / GPIO / I2C
- Dimensions: 42,9 x 25,4 mm
Exemple d'utilisation (moteur, multimètre, carte d'expérimentation et Drivers moteur non inclus)
Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).
Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
Encore plus de code source pour vos modules Click™ Board !
Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).
Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
