Module "PWM driver click"

Module "PWM driver click"

MIKROE-2272
En cours d'approvisionnement
16,20 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


13,50 € HT

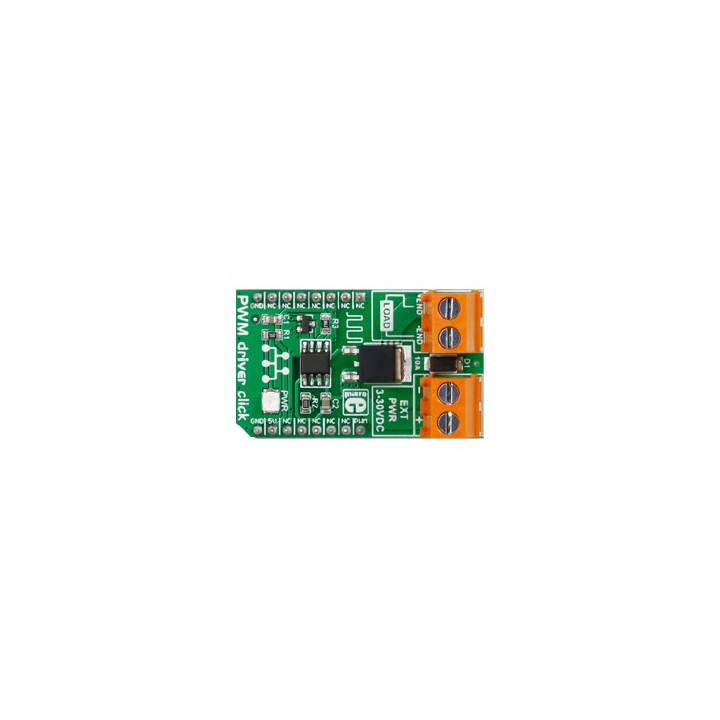

Equipé d'un Si8711CC et d'un MOSFET DMP3010LK3, ce module Click Board vous permettra de pouvoir piloter un moteur (jusqu'à 10 A en pointe) à l'aide de votre microcontrôleur via un signal PWM.

Des exemples de programmes permettant un pilotage via une liaison SPI à base de microcontrôleurs ARM™, AVR, FT90x, PIC et PIC32 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.



Le module s'alimente +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™


Raccordement du module sur la platine Mikroe-2272



Enfichez le module MIKROE-2272 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2272 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Schéma de câblage entre l'arduino et le module Click Board



Programme Arduino



/************************************************************************
*
* Test du module "PWM Driver Click"
*
*************************************************************************
* Le signal PWM généré par l'Arduino est transmis à la charge via le module
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "PWM Driver Click" (Réf.: MIKROE-2272) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches
#define PWM 6
int i;

void setup()
{
pinMode(PWM, OUTPUT);
}

void loop()
{
for(i = 0;i<=255;i++) // variation du rapport cyclique toutes les 100 ms
{
analogWrite(PWM, i);
delay(100);
}
delay(2000); // pause de 2 secondes lorsque le rapport cyclique est à 100 %
analogWrite(PWM,0); // rapport cyclique à 0%
delay(2000); // pause de 2 secondes
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
