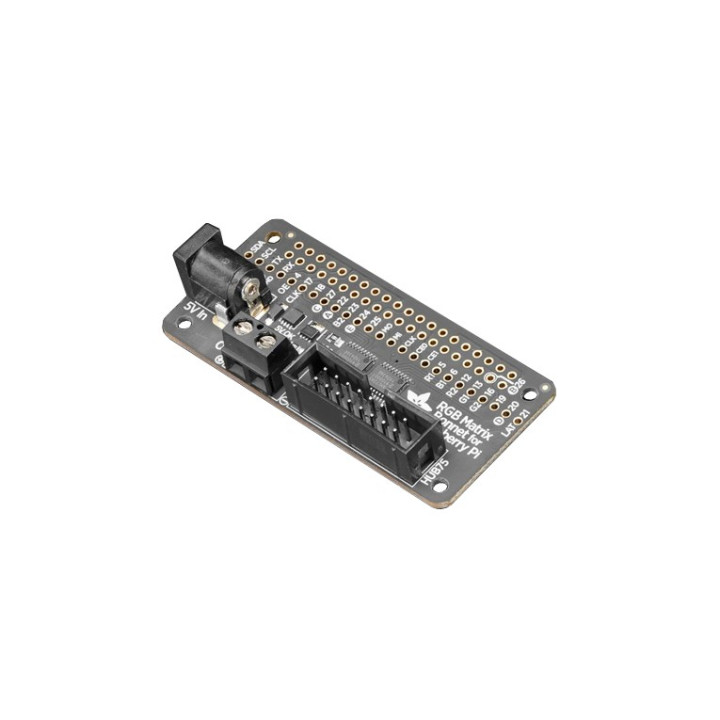

RGB Matrix Bonnet pour Raspberry

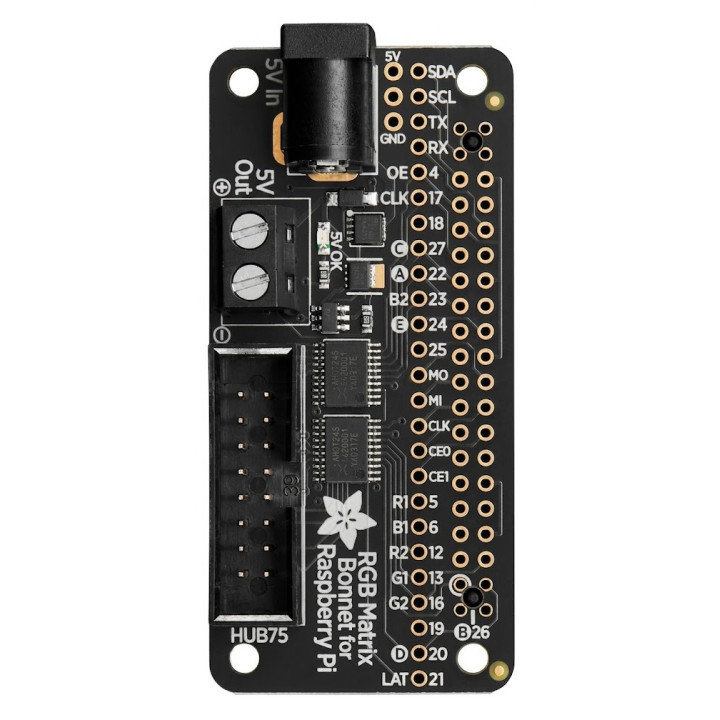

Le module à plugger directement sur le connecteur 40 broches d'un platine Raspberry Pi (non livrés) est équipé d'un connecteur HE10 (2x8 broches) pour relier une nappe à votre matrice (toutes 2 non livrées). La platine dispose d'une entrée pour alimentation 5V externe (non livrée) sur connecteur DC et d'une sortie alimentation sur borne à vis pour votre matrice. La platine n'est pas compatible avec les anciennes versions de Raspberry Pi avec connecteur 26 broches comme la version A ou B.

Votre Raspberry Pi ne pouvant donc pas alimenter directement la matrice, il est indispensable d'utiliser une alimentation 5V externe adéquate pour alimenter votre matrice. Veuillez donc prendre soin de choisir un ampérage suffisant en fonction des dimensions de votre matrice (compter environ 0,12 A par colonne soit au moins 3,85A pour du 16x32 ou 32x32 et au minimum 7,68A pour du 32x64). Dans tous les cas choisir une alimentation avec ampérage toujours supérieur à celui calculé.

- Utilisation simple: plugger sur un Raspberry Pi, ajouter un nappe, une alimentation et coder en Phyton
- Entrée alimentation protégée: contre les masses et les sous/surtensions
- Convertisseur de niveau intégré: pour convertir les niveaux logique 3,3V de votre Raspberry Pi en 5V
- Entièrement assemblé: aucune soudure à prévoir sur le module

Fonctionnant avec la plupart des matrices à leds RVB 16x32, 32x32 ou 32x64 avec connexion au standard HUB75, il vous sera également possible de piloter la matrice 64x64 en ajoutant un strap de soudure sur le PCB. Et si vous avez besoins d'un affichage plus grand, vous pourrez chaîner plusieurs matrices (testé en 32x128). Mais attention plus  l'affichage sera grand et plus compliqué sera la gestion.

Note: la platine pilote uniquement des matrices RVB en HUB75, elle ne fonctionne pas avec des matrices NeoPixel, DotStar ou autres Leds adressables.

- Compatible Rapberry Pi A+/B+/2/3B/3B+/Zero/Zero W/WH
- Compatible avec matrice 16x32, 32x32, 32x64 et 64x64 au standard en HUB75
- Matrice et Raspberry Pi non livrés
- Alimentation 5V à prévoir (attention à bien choisir un ampérage suffisant)
- Dimensions: 66,2 x 30,7 x 17,2 mm
- Poids: 13,9 g

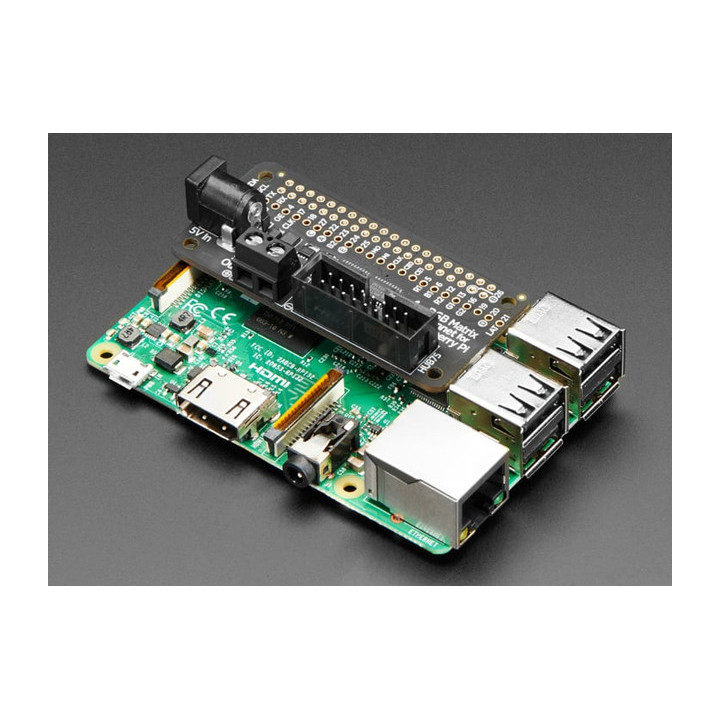

Exemple de réalisation (matrice, nappe, cable, alimentation et Raspberry Pi non livrés)
