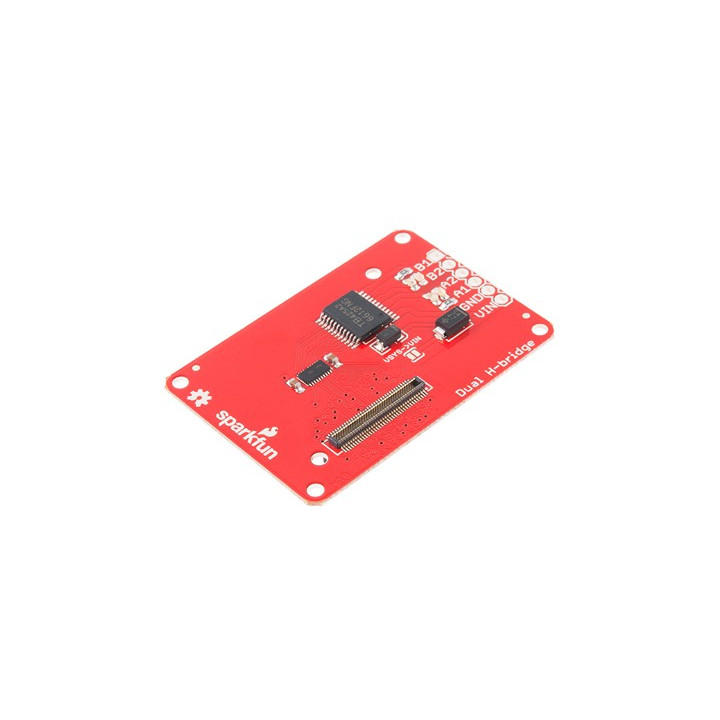

Module SparkFun Block Dual HBridge pour module intel® Edison

Cette platine développée par SparkFun est spécialement conçue pour pouvoir recevoir un module intel® Edison (non inclus). Equipée d'un circuit pont en H, elle vous permettra de piloter 2 moteurs "cc" (non inclus) de 2,7 V à 15 V - jusqu'à 1 A.

Pour utiliser cette platine, vous devez disposer obligatoirement d'une source d'alimentation externe pour alimenter vos moteurs (à brancher sur VIN - GND sur la circuit imprimé) .




La platine dispose de part et d'autre d'un connecteur 70 broches (mâle d'un côté et femelle de l'autre) afin de pouvoir l'empiler sur d'autres modules SparkFun Blocks (non inclus).



Exemple de réalisation (module intel® Edison non inclus)
