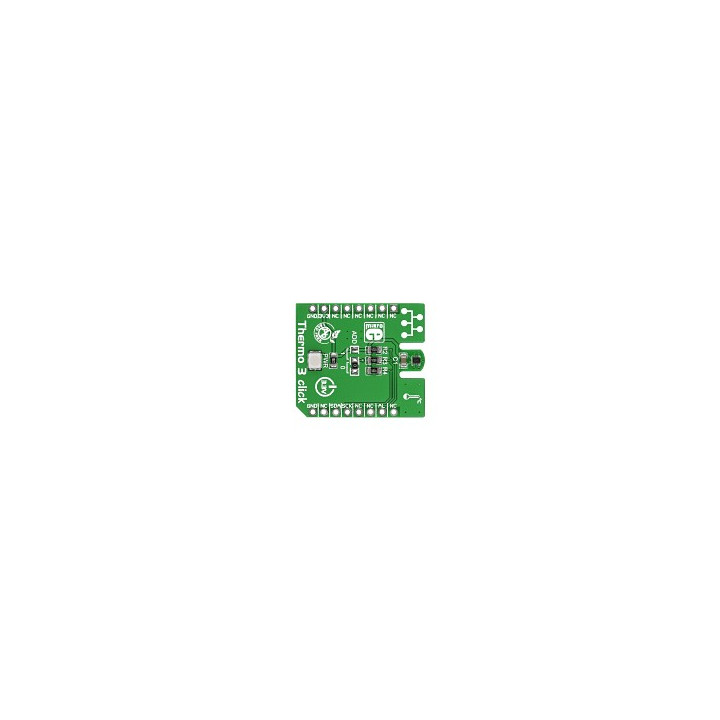

Module "THERMO 3 click"

Module "THERMO 3 click"

MIKROE-1885
Disponible
9,80 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


8,17 € HT

Ce module Click Board intègre un capteur de température de type TMP102 doté d'une plage de mesure de -25 °C à +85 °C (avec une résolution de +/- 0.5 °C). La mesure peut s'effectue sur une résolution de 12 bits via un bus I2C™.

Des exemples de programmes dédiés aux ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.



Module


Le module est destiné à être alimenté sous une tension de +3,3 V uniquement.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™


Raccordement du module sur la platine Mikroe-1581



Enfichez le module MIKROE-1885 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1885 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Schéma de câblage entre l'arduino et le module Click Board



Programme Arduino



/************************************************************************
*
* Test du module "THERMO 3 click"
*
*************************************************************************
* La température est affichée dans le moniteur série et la led de la carte Arduino
* s’allume lorsque la température est supérieure à un seuil haut
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "THERMO 3 click" (Réf.: MIKROE-1885) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Shifter Level TXB0108
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/sparkfun/SparkFun_TMP102_Arduino_Library/archive/master.zip
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "SparkFunTMP102.h"
#define TMP102_Adresse 0x48 // adresse I2C du TMP102
#define ALERT 2 // affectation des broches
#define LED 13

TMP102 capteur(TMP102_Adresse); // création de l'objet capteur

float temperature;
boolean alarme;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
pinMode(LED,OUTPUT); // configuration de la broche LED en sortie
pinMode(ALERT,INPUT); // configuration de la broche ALERT en entrée
capteur.begin(); // initialisation du capteur
// Configuration du capteur TMP102
capteur.setFault(0); // déclenchement immédiat de la broche ALERT
capteur.setAlertPolarity(1); // broche ALERT active à l'état haut
capteur.setAlertMode(0); // broche ALERT configurée en trigger non inverseur
capteur.setConversionRate(1); // conversion toutes les secondes
capteur.setExtendedMode(0); // conversion sur 12 bits
capteur.setHighTempC(30.0); // valeur du seuil haut
capteur.setLowTempC(27.0); // valeur du seuil bas
}

void loop()
{
capteur.wakeup(); // fonctionnement du capteur en mode non économique
temperature = capteur.readTempC(); // acquisition de la température
alarme = digitalRead(ALERT); // acquisition de ALERT
capteur.sleep(); // fonctionnement du capteur en mode économique
digitalWrite(LED,alarme); // commande de la led
Serial.print("Temperature: "); // affichage dans le moniteur série
Serial.print(temperature);
Serial.println(" degre Celcius");
delay(1000); // pause d'une seconde
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
