Module TIMER click - Enregistreur de temps écoulé - MIKROE-2333 Images

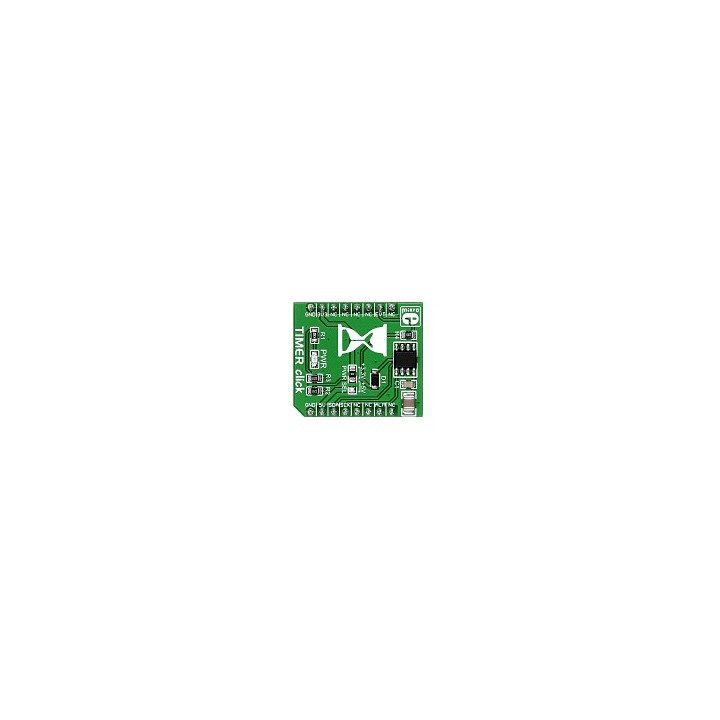

Module TIMER click - Enregistreur de temps écoulé - MIKROE-2333
Ce module intègre un composant de type DS1682, faisant office d'enregistreur de "temps écoulé". La caractéristique première de ce composant est de disposer d'un timer de temps écoulé associé à une broche ALARM.
Prix :
26,40 €
TTC
Dont 0,04 € d'eco-participation
A chaque fois que vous appliquerez un niveau logique haut sur la broche EVENT, le timer de temps écoulé va s'activer. Lorsque vous appliquerez un niveau logique bas sur la broche EVENT, le module sauvegardera l'information de durée dans une mémoire EEprom non volatile.
La prochaine fois que vous appliquerez un niveau logique haut sur la broche EVENT, le timer reprendra là ou il avait été stoppé en continuant ainsi de mesurer la durée accumulée.
La limite d'enregistrement du module est de 34 ans. La boche ALARM (à programmation unique) pourra être utilisée pour se déclencher après une durée spécifique.
La communication avec le composant s'effectue via une liaison I2C™.
Des exemples de programmes dédiés aux PIC,ARM™ et FT90x avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Le module est destiné à être alimenté en 3,3V ou 5V.
Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
-
Datasheet du moduleTélécharger
