Module TinyPLC TPC38 - 80 Broches, Programmation Windows XP Images
Module TinyPLC TPC38 - 80 Broches, Programmation Windows XP

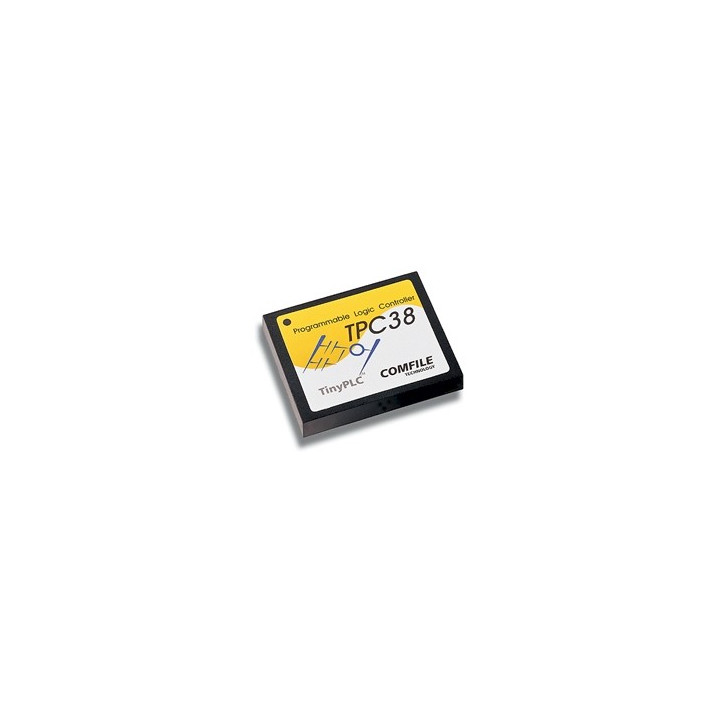

Le "TPC38" se présente sous la forme d'un module hybride 80 broches au format DIL recouvert par un capot plastique. Ce dernier est tout particulièrement destiné de part son grand nombre d'entrées/sorties aux applications les plus complexes.
Prix :
94,80 €
TTC
Dont 0,01 € d'eco-participation
Il intègre d'office un étage de mise à niveau des signaux lui permettant un raccordement direct à un compatible PC.
Dès lors, le "TPC38" pourra être programmé au moyen d'un simple câble série ou d'un câble de conversion USB <> Série. Attention le TPC38 ne peut être programmé que sous environnement windows XP™.
Caractéristiques techniques du module "TPC38"
- Mémoire programme : 128 K
- Temps de cycle : 5 ms
- Commandes de base : 27
- Commande applications : 84
- E/S de base : 24 + 20 entrées + 24 sorties
- Convertisseur "N/A" : 2 PWM (10 bits)
- Conv. "A/N" 10 bits : 8
- Mémoire vive : 1024
- Mémoire sauvegarde : 512
- Contrôle pas-à-pas :32 de 255 pas
- Temporisateurs : 64
- Compteurs : 256
- Mémoire 16 bits : 256
- Buffer LCD : 4 x 2 car. max.
- Buffer afficheur 7 seg. : 5 x 8 digits max.
- Compteur rapide : 1 (16 bits)
- Type de boîtier : DIL 80 broches
- Dimensions : 59 x 48 x 18 mm
L'exploitation de ce dernier est on ne peu plus simple et se résume à l'alimentation du module sous une tension de +5V. Le raccordemement au PC se fait directement sans circuit additionnel.
