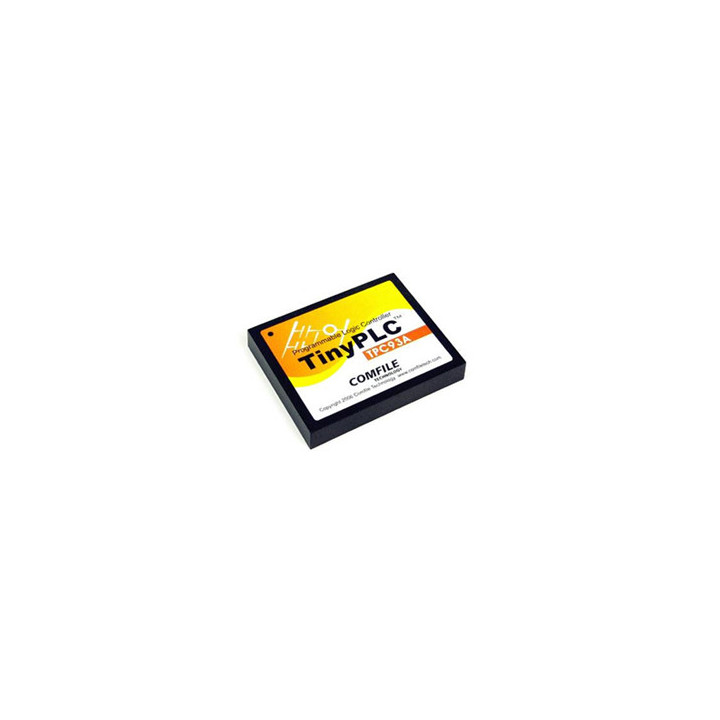

Module TinyPLC TPC93A - 80 broches, compatible PC, Windows XP™ Images
Module TinyPLC TPC93A - 80 broches, compatible PC, Windows XP™
Le TPC93A se présente sous la forme d'un module hybride 80 broches au format DIL recouvert par un capot plastique. Ce dernier est tout particulièrement destiné de part son grand nombre d'entrées/sorties aux applications les plus complexes.
Prix :
46,80 €
TTC
Dont 0,01 € d'eco-participation
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Il intègre d'office un étage de mise à niveau des signaux lui permettant un raccordement direct à un compatible PC.
Dès lors, le TPC93A pourra être programmé au moyen d'un simple câble série ou d'un câble de conversion USB <> Série. Attention le TPC93A ne peut être programmé que sous environnement Windows XP™.
Caractéristiques techniques du module TPC93A
- Temps de cycle : 5 ms
- Commandes de base : 27
- Commande applications : 84
- E/S : 80
- Convertisseur "N/A" : 2 PWM (12 bits)
- Conv. "A/N" 10 bits : 16
- 3 x RS232
- 12 x PWM (DAC) 16 bits
- 2 x Compteur haute vitesse 32-bit
- Mémoire Flash : 192K
- Mémoire RAM : 4,5K
- Contrôle pas-à-pas :32 de 255 pas
- Buffer LCD : 4 x 2 car. max.
- Buffer afficheur 7 seg. : 5 x 8 digits max.
- Type de boîtier : DIL 80 broches
- Dimensions : 59 x 48 x 18 mm
L'exploitation de ce dernier est on ne peu plus simple et se résume à l'alimentation du module sous une tension de +5V. Le raccordement au PC se fait directement sans circuit additionnel.
-
Datasheet du moduleTélécharger
