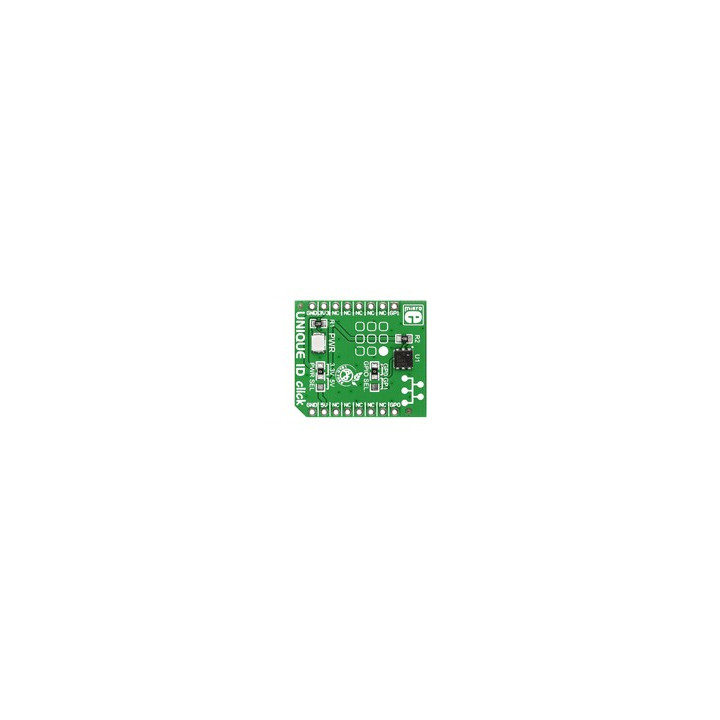

Module Unique ID click

Cette mémoire vous délivre un numéro de série unique et différent pour chaque puce de 48 bits, associé à un CRC sur 8 bits et à un code de famille sur 8 bits.

Le module est destiné à être piloté par votre microcontrôleur via un bus 1 wire™.





Le module s'alimente en 3,3 ou 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1819 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1819 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Unique ID Click"
*
*************************************************************************
* Le numéro de série du module est affiché dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Unique ID Click" (Réf.: MIKROE-1819) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/PaulStoffregen/OneWire
*
************************************************************************/

#include <OneWire.h> // appel de la bibliothèque

#define GPIO0 6 // affectation des broches

// Variables de stockage des 8 octets du DS2401: 1 octet pour la famille, 6 octets pour le N° de série et 1 octet pour le CRC
byte data[8];

OneWire DS2401(GPIO0); // création de l'objet DS2401

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Serial.println("Test du module Unique ID Click");
Serial.println(" ");

if (DS2401.reset())
{
DS2401.write(0x33); // demande de lecture de la ROM
data[0] = DS2401.read(); // acquisition du N° de famille
Serial.print("Code famille: 0x");
Affichage_code(data[0]);
Serial.print("Numero de serie: 0x");
for (byte i = 1; i <= 6; i++) // acquisition des 6 octets du N° de série
{
data[i] = DS2401.read();
Affichage_code(data[i], (i < 6) ? '' : 'n');
}
data[7] = DS2401.read(); // acquisition du CRC
if (data[7] == OneWire::crc8(data, 7))
{
Serial.print("CRC du DS2401 correct = 0x");
Affichage_code (data[7]);
}
else
{
Serial.println("Erreur de CRC");
}
}
}

void loop()
{
}

void Affichage_code(byte donnee, const char separateur = 'n') // fonction permettant d'afficher dans le moniteur série l'octet en hexadécimal
{
if (donnee <= 0xF)
{
Serial.print(0);
}
Serial.print(donnee, HEX);
if (separateur)
{
Serial.write(separateur);
}
}
