Motoréducteur avec encodeur EMG30 Images

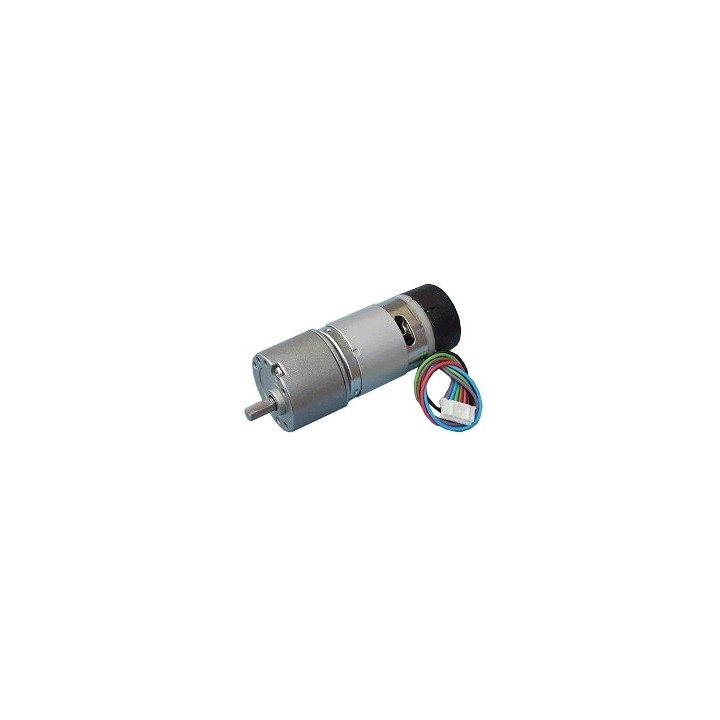

Motoréducteur avec encodeur EMG30
Motoréducteur (pour robotique, automate, etc...) avec encodeur (360 impulsions/révolution - Rapport: 1:30). Sortie sur connecteur femelle 6 contacts. Alimentation: 12 Vcc.
Prix :
43,80 €
TTC
Dont 0,02 € d'eco-participation
Sorties sur câble 9 cm env. avec connecteur JST 6 plots (pour alimentation et encodeur)
Brochage connecteur 6 plots type JST PHR-6:
(1) Violet Hall Sensor B Vout
(2) Bleu Hall Sensor A Vout
(3) Vert Hall Sensor GND
(4) Marron Hall Sensor Vcc
(5) Rouge + Moteur
(6) Noir - Moteur
Caractéristiques:
- Moteur 12 V avec réducteur (rapport 1:30)
- Consommation: 530 mA env. (et 150 mA à vide)
- Courant de blocage: 2,5 A
- Vitesse de rotation: 170 rpm (216 rpm à vide)
- Couple: 1,5 kg.cm.
- Encodeur: 360 impulsions par tour
- Dimensions: Ø28,5 x 86,6 mm
- Axe Ø 5 mm (4 mm sur méplat)
Ce moteur est idéalement conçu pour être piloté par la platine de commande "DM23" (voir en bas de page) et qui vous permettra d'obtenir à vide des vitesses allant de 1,5 rpm à 200 rpm @ 12V. Nous proposons également en option une roue et un support compatible avec ce dernier.
