Oscilloscope 2 voies, générateur de fonctions, décodeur de protocoles OEM miniature Xprotolab

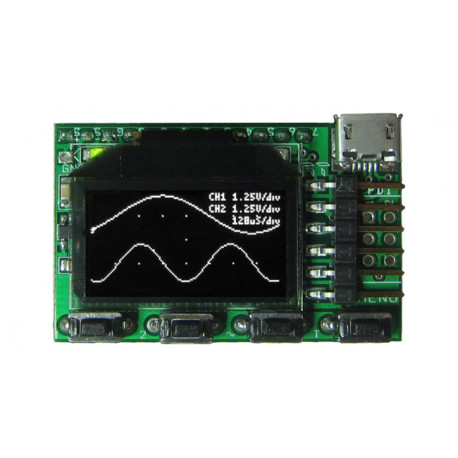

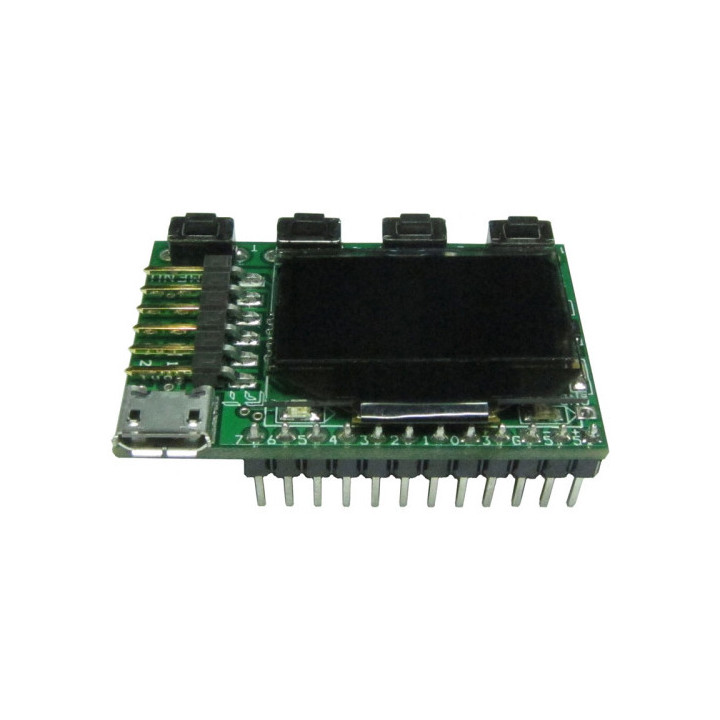

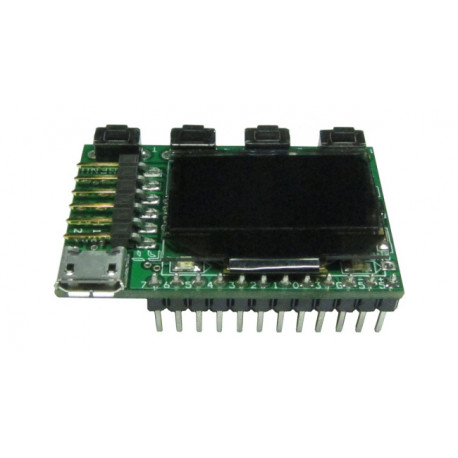

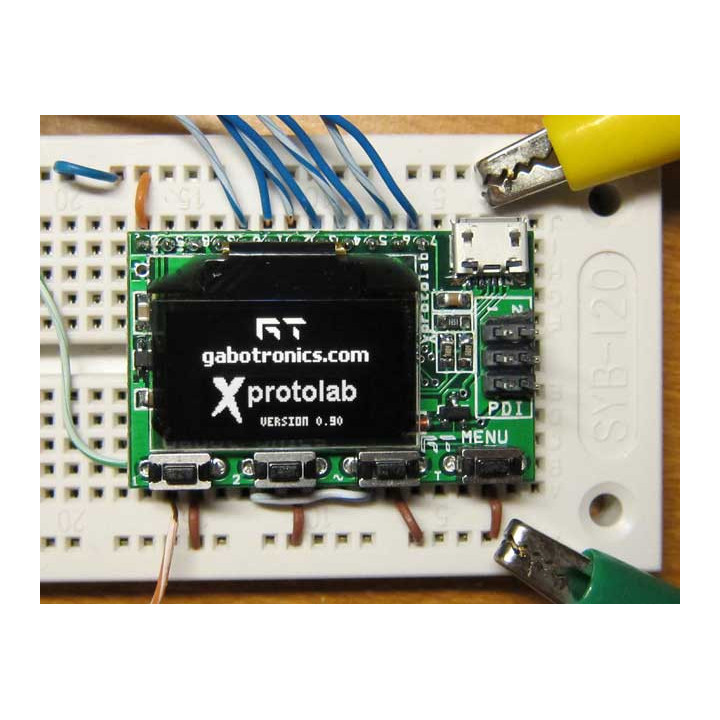

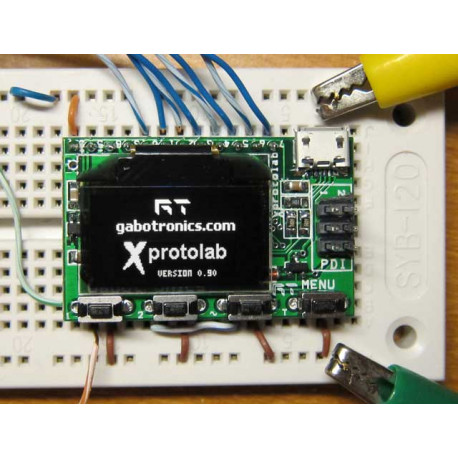

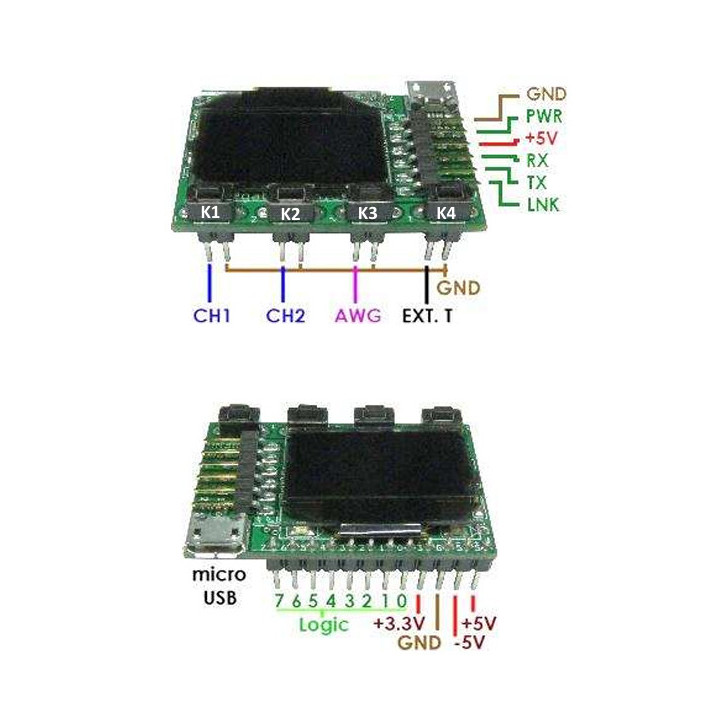

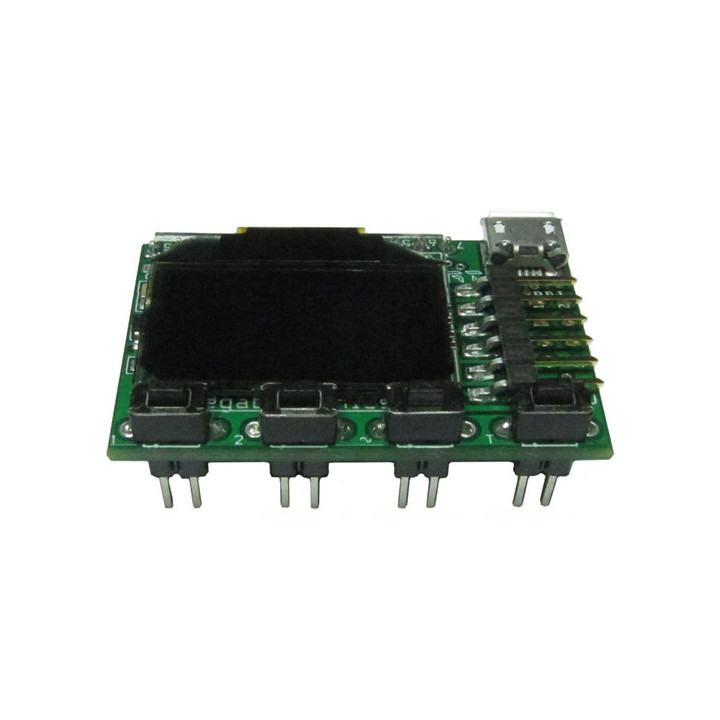

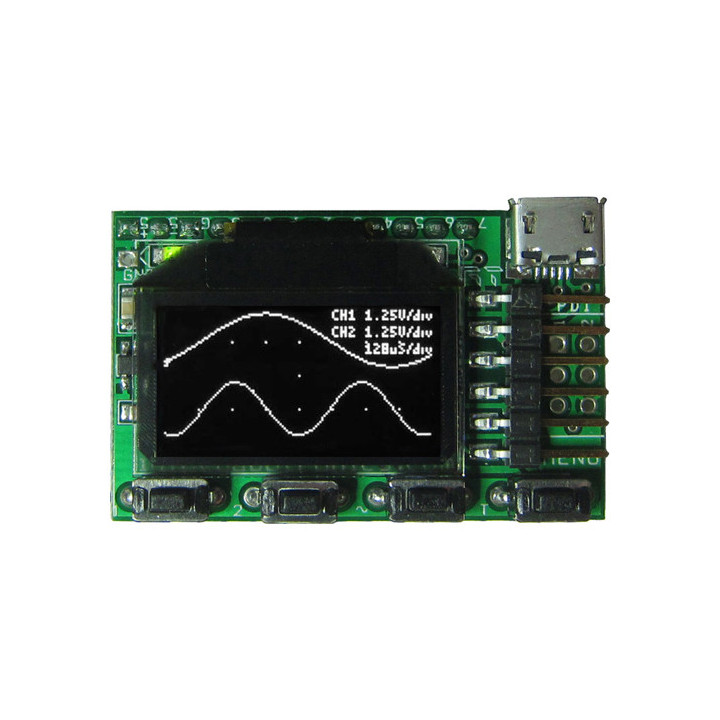

Le Xprotolab est un oscilloscope miniature OEM de chez Gabotronics mesurant seulement 40,6 x 25,2 mm. Il intègre un écran OLED 0,96" de 128 x 64 pixels ainsi que 4 boutons poussoirs et une connectivité USB (sur connecteur micro USB) si vous désirez afficher les signaux sur l'écran d'un ordinateur via un logiciel (en version Beta) téléchargeable fonctionnant sur Windows, macOS, Linux ou Android.

Bien plus qu'un "simple oscilloscope", le Xprotolab est un véritable mini laboratoire de mesure, il combine en effet : oscilloscope 2 voies, analyseur logique, générateur de formes d’ondes, analyseur de spectre et décodeur de protocoles (UART, SPI et I²C).

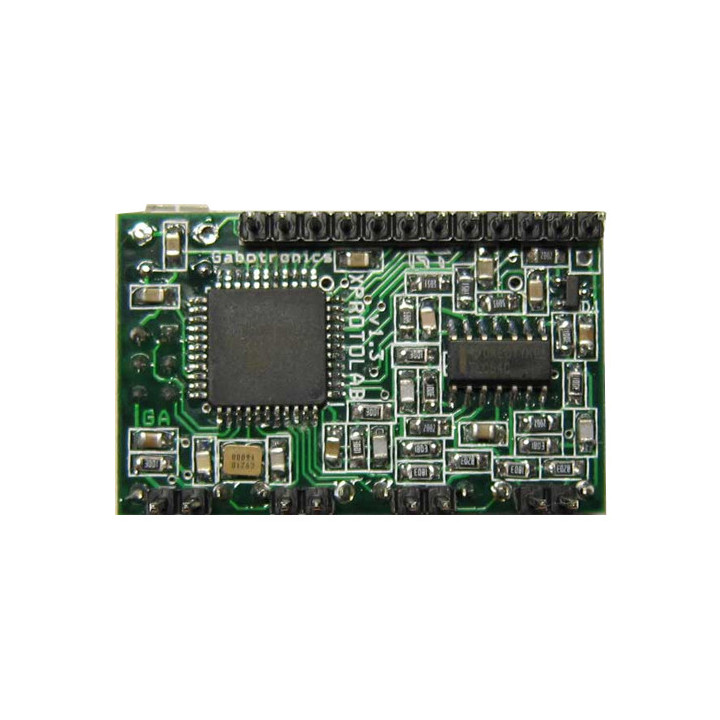

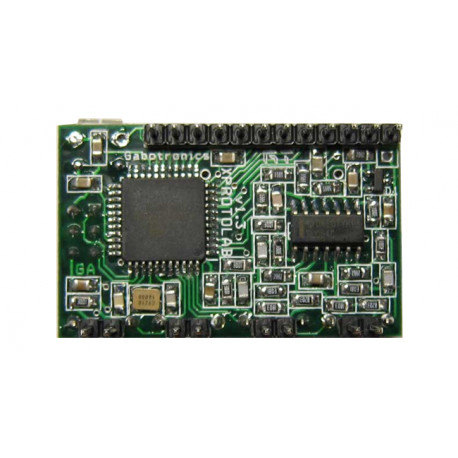

Basé sur un microcontrôleur ATXMEGA32A4U avec 36 Ko Flash et 4 Ko SRAM, il possède 2 entrées analogiques 8 bits à 2 MS/s, 8 entrées numériques et inclut une sortie analogique pour générateur de signaux (±2 V, 1 MS/s). Il peut afficher en mode XY.

Fonctions:

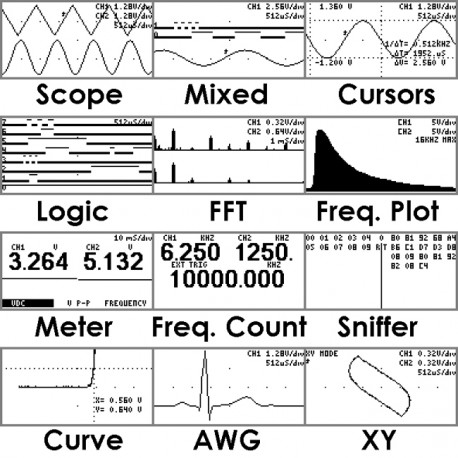

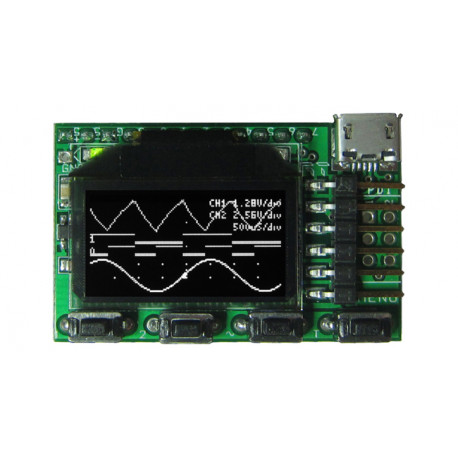

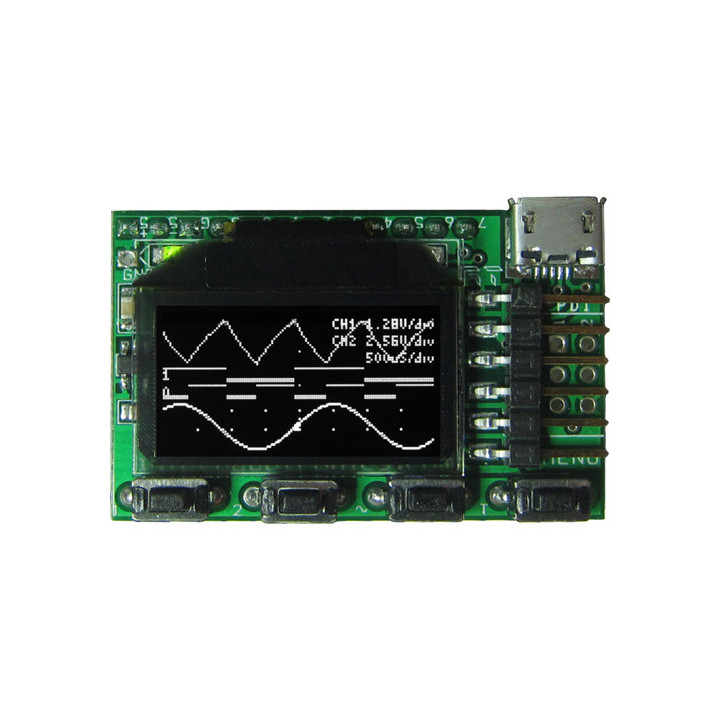

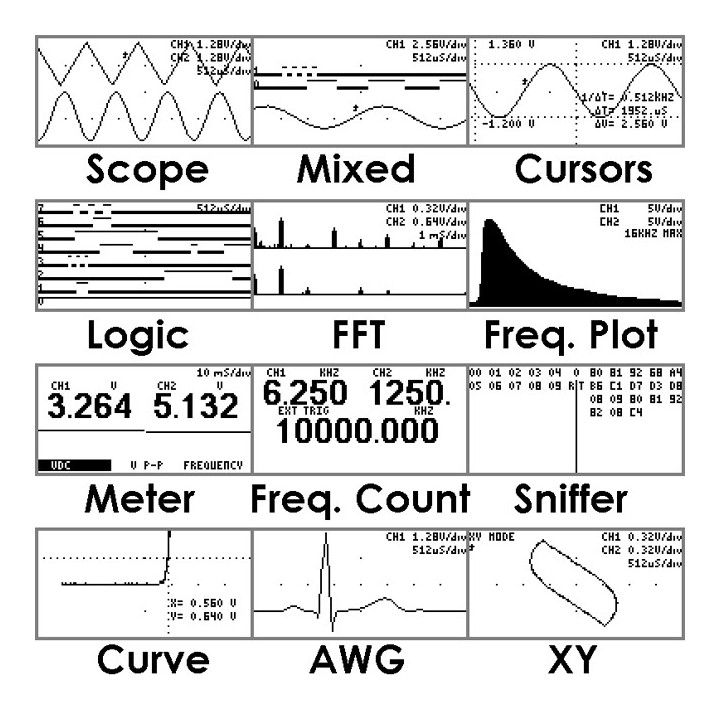

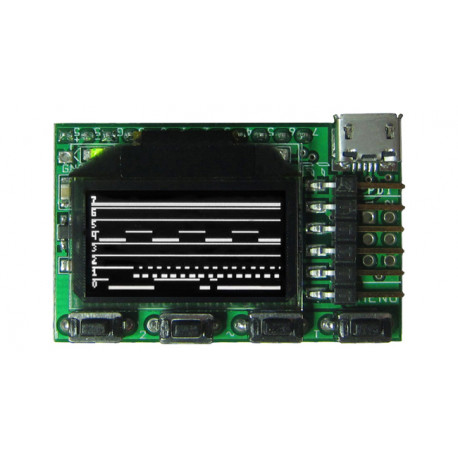

• Oscilloscope à signaux mixtes : échantillonnage simultané des signaux analogiques et numériques
• Déclenchement avancé : Normal / Unique / Auto, avec front montant ou descendant et niveau de déclenchement réglable

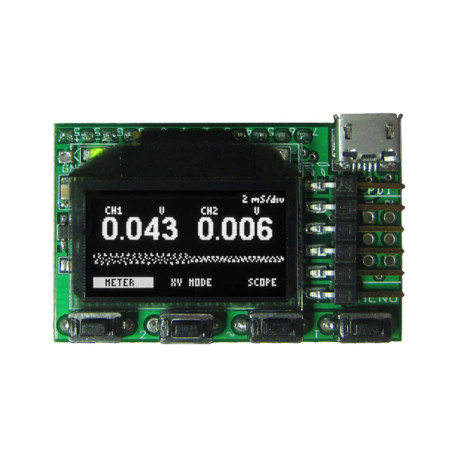

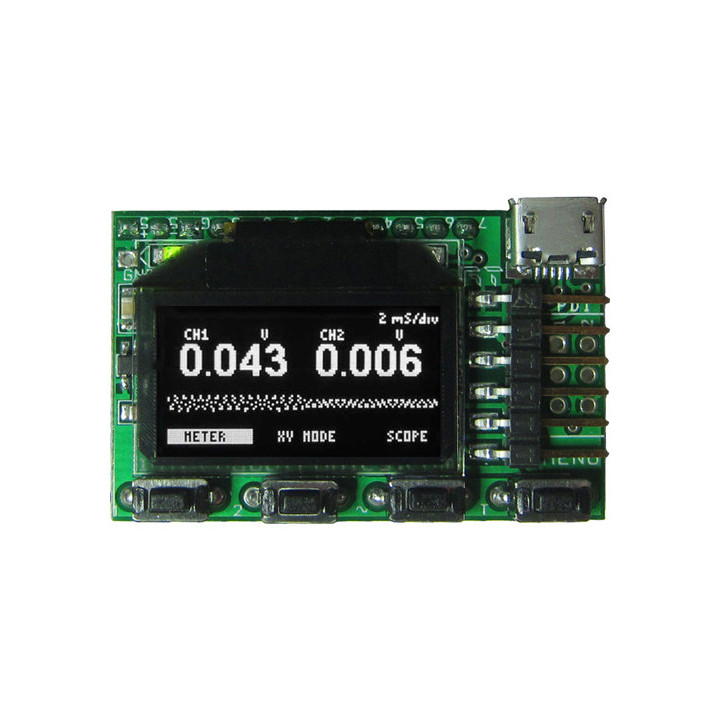

• Mode multimètre : affichage de la moyenne, de la valeur crête à crête et de la fréquence

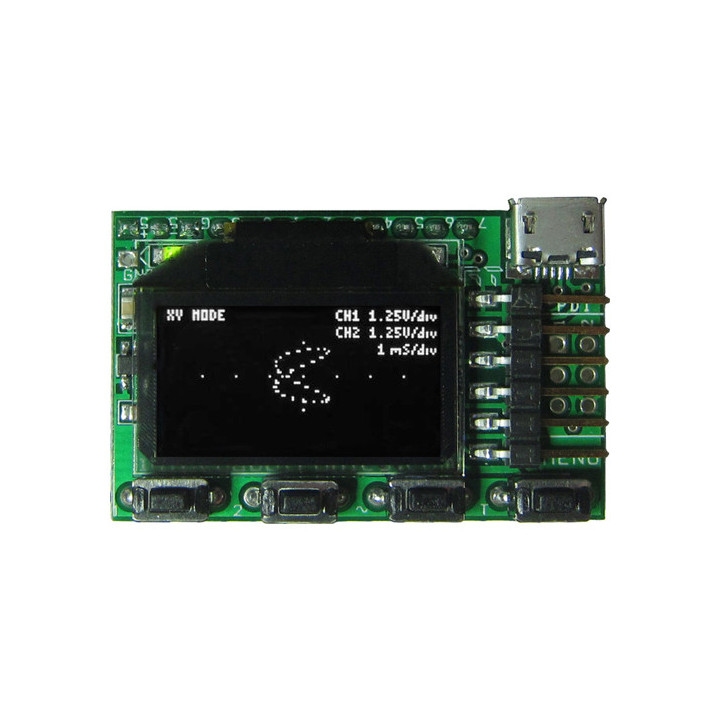

• Mode XY :
  • Tracé de figures de Lissajous
  • Visualisation du déphasage entre deux signaux
  • Tracé de courbes V/I avec une résistance externe

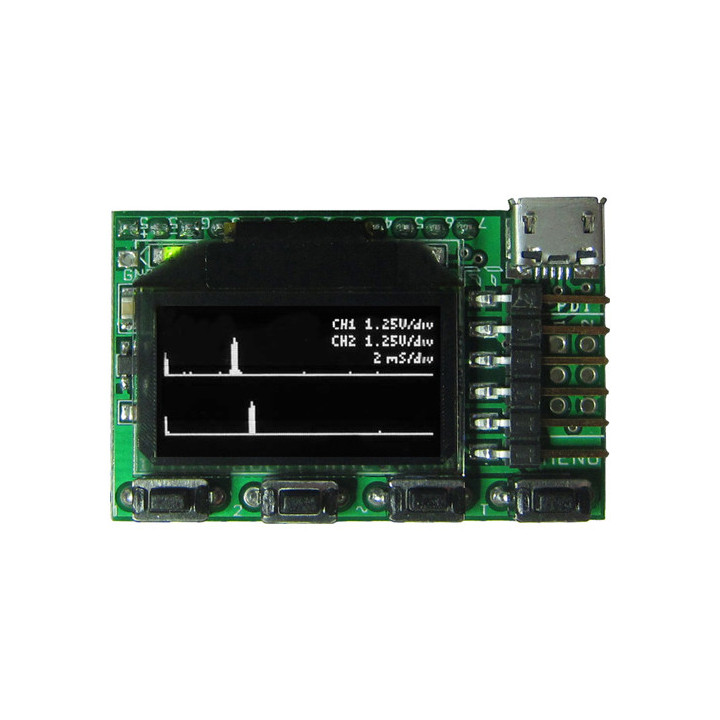

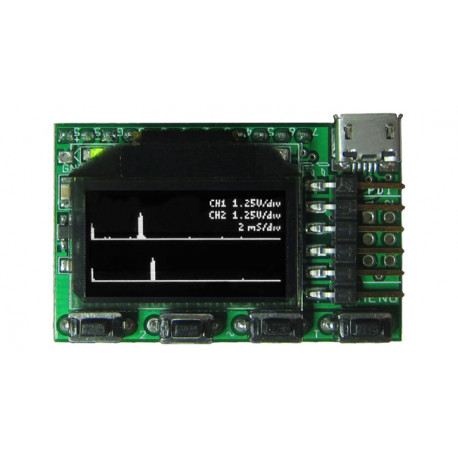

• Analyseur de spectre avec plusieurs options de fenêtrage et échelle verticale logarithmique sélectionnable
• Curseurs horizontaux et verticaux avec mesures automatiques de la forme d’onde
• Générateur de formes d’ondes arbitraires avec balayage de tous les paramètres
• Options d’affichage : persistance, différents types de grille et plus encore.

Caractéristiques de l'oscilloscope Xprotolab:

Spécifications générales :

• ATXMEGA32A4U avec 36 Ko de Flash, 4 Ko de SRAM, 1 Ko d'EEPROM

• Écran OLED graphique de 0,96", 128x64 pixels

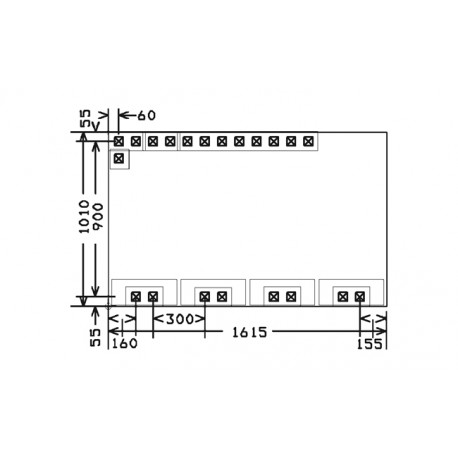

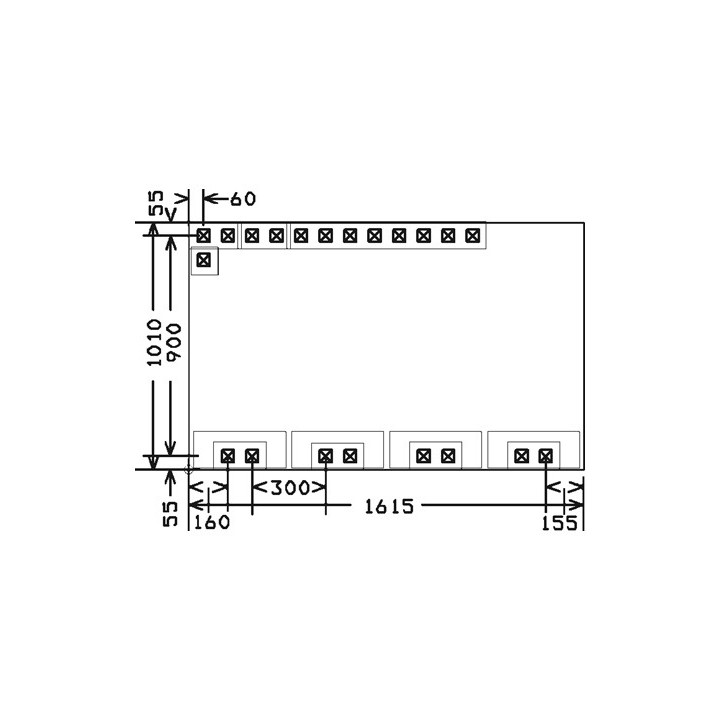

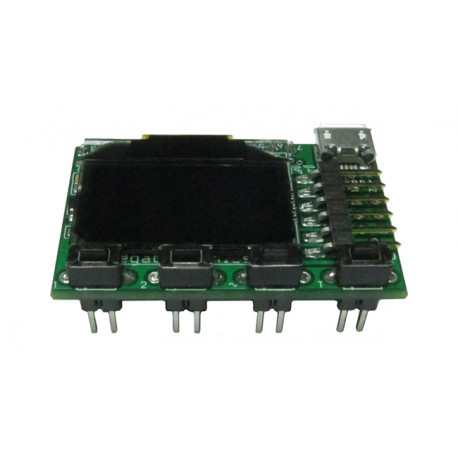

• Taille du module : 1,615" x 1,01" (environ 41 x 25,6 mm)

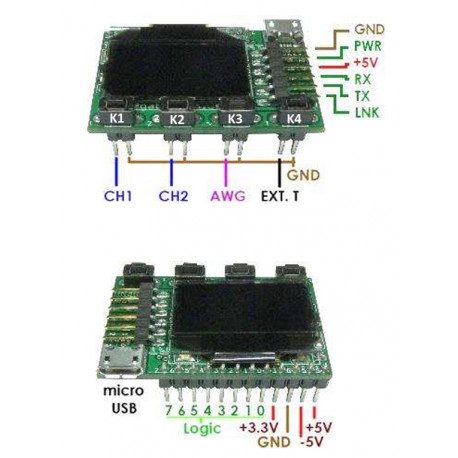

• Interface PDI

• 4 boutons poussoirs

• Connectivité USB compatible avec Windows, Linux, macOS et Android

Spécifications de l’oscilloscope :

• 2 entrées analogiques

• Taux d’échantillonnage maximal : 2 MS/s

• Bande passante analogique : 200 kHz

• Résolution : 8 bits

• Impédance d’entrée : 1 MΩ

• Taille du tampon par canal : 256 échantillons

• Plage de tension d’entrée : de -14 V à +20 V

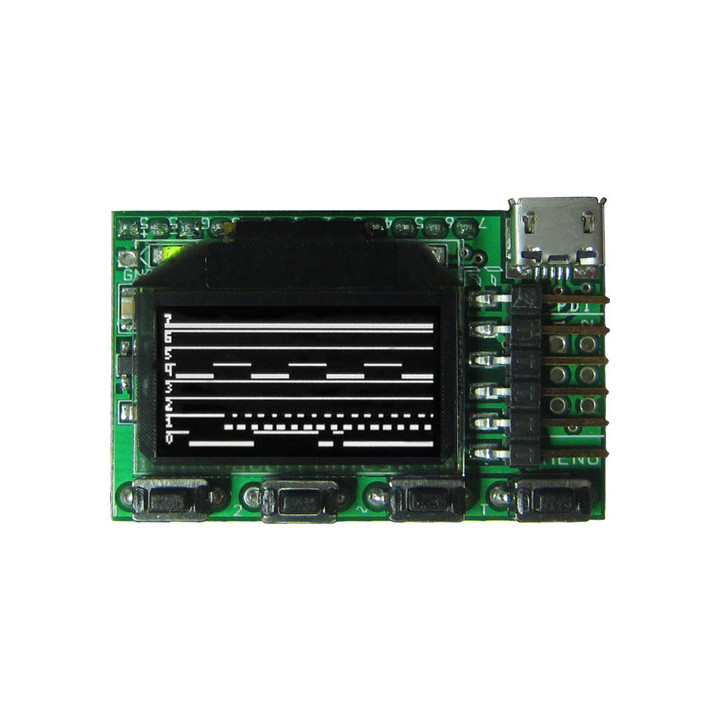

Spécifications de l’analyseur logique :

• 8 entrées numériques, niveau 3,3 V

• Taux d’échantillonnage maximal : 2 MS/s

• Fréquencemètre : jusqu’à 16 MHz

• Analyseur de protocoles : UART, I²C, SPI

• Résistances de tirage internes (pull-up ou pull-down)

• Taille du tampon : 256 échantillons

Spécifications du générateur de fonctions (AWG) :

• 1 sortie analogique

• Taux de conversion maximal : 1 MS/s

• Bande passante analogique : 44,1 kHz

• Résolution : 8 bits

• Courant de sortie supérieur à ±7 mA

• Taille du tampon : 256 échantillons

• Tension de sortie : ±2 V

C’est un outil compact idéal pour le prototypage et les mesures embarquées.


Attention à ne pas appliquer du 5 Vcc sur les broches du module si ce dernier est alimentée en USB
