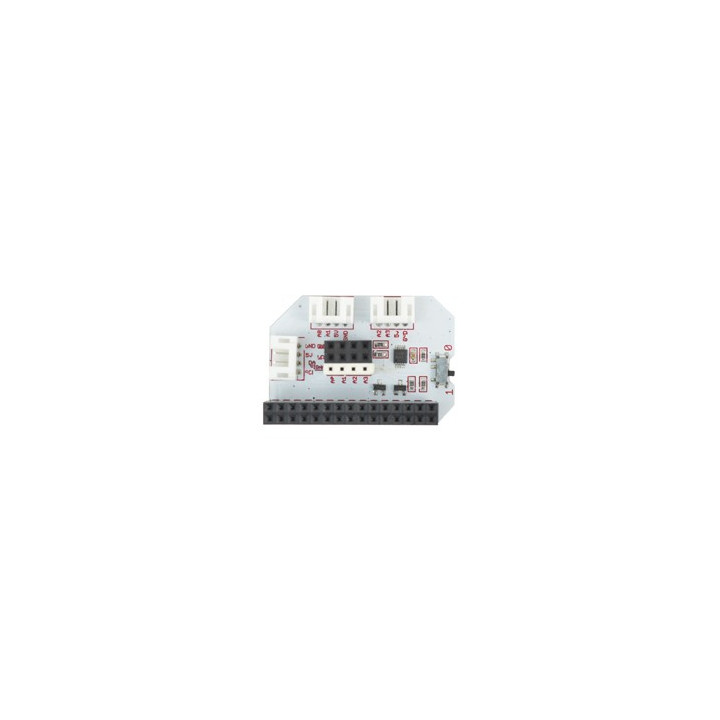

Platine "ADC expansion"

Basé sur circuit ADS1115, ce module vous permettra d'ajouter un convertisseur ADC (analogique vers numérique) avec une résolution de 16 bits, pour lire des signaux analogiques en provenance de capteurs et autres potentiomètres via l'interface I2C de votre module Omega2+ (non inclus).

Le module dispose d'un total de 4 entrées analogiques dont 4 étant accessibles depuis une barrette femelles 3 contacts (au pas de 2,54 mm) et 2 sur des connecteurs au format Grove. Un 3ème connecteur Grove permet d'y brancher des modules numérique avec une interface I2C, ce qui vous permettra d'ajouter très facilement une multitude de capteurs à vos applications.

Voici une liste non exhaustive de capteurs compatibles: température (TMP36, LM335), humidité (IH-400), lumière (LDR photorésistances, ALS-PT19, BPW34), niveau d'eau (PN-1211025TC-8), courant (ACS723) capteur d'humidité du sol, tensions en provenance de capteurs divers de -6V à +6V, etc...





Caractéristiques:
- Possibilité d'empiler jusqu'à 2 modules ADC expansion
- ADC 16 bits (échantillonnage de 8 à 860 par seconde)
- Adresse I2C sélectionnable par mini interrupteur (0x48 ou 0x49)
- Entrées analogiques: 4 (A0 à A3)
- Connecteurs: 3 x Grove (2x analogique et 1 x I2C) - 4 x barrettes femelles (3 broches)
- Interface I2C
- Dimensions: 65 x 45 x 25 mm
- Poids: 24 g

Remarque: cette extension nécessite l'utilisation d'une platine d'extension Dock, tel que "Power Dock", "Expension Dock" ou "Arduino Dock R2".




Exemple d'utilisation (platine Dock, module Omega2+ et module Grove non inclus)
