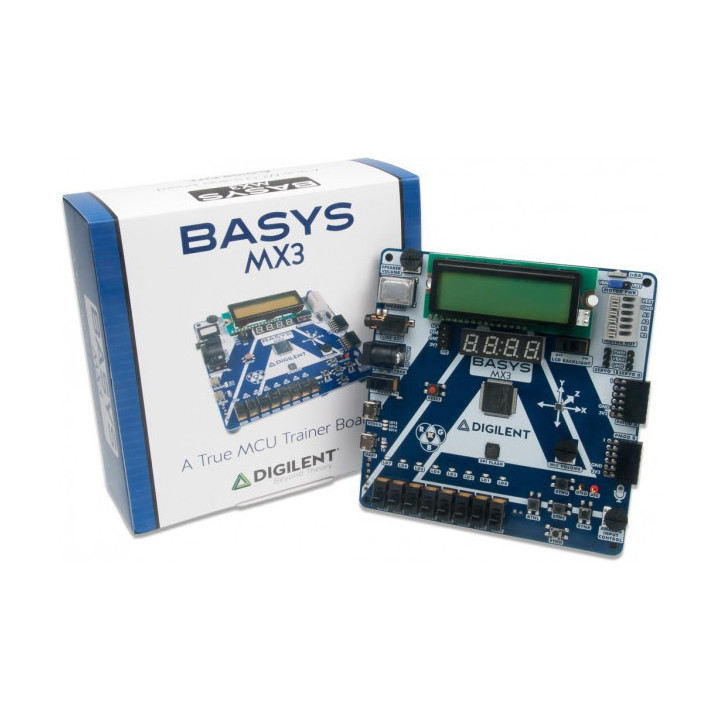

Platine Basys MX3 PIC32MX Trainer Board

Platine Basys MX3 PIC32MX Trainer Board

TRENZ-28278
En cours d'approvisionnement
79,86 € TTC 114,08 €TTC -30%

Dont 0,01 € d'eco-participation déjà incluse dans le prix (non impacté par la promotion)


66,55 € HT
Temps restant

Base PIC32MX

Conçue par DIGILENT®, cette platine a été spécialement conçue pour l'apprentissage et le développement sur la base d'un processeur PIC32MX370 de chez Microchip™. Disposant de divers capteurs et périphériques intégrés (accéléromètre 3 axes, module IrDA, bouton-poussoir, interrupteur, Leds, Leds RVB, afficheur LCD 2x16 caractère, afficheur 4 digits 7 segments, Drivers moteur (pont en H), connecteurs PMOD, sortie Audiio, etc...) cette carte est tout indiquée pour l'étude des systèmes embarqués, la robotique, les ingénieurs, les bureaux d'études, les écoles, etc...


7 cours pédagogiques accompagnés de 15 notes d'applications approfondies (en Anglais) téléchargeables gratuitement pourront être utilisés comme base de cours pour l'enseignement des système embarqués.

Bien que programmable de base avec MPLAB® X IDE de microchip, cette platine pourra être également programmée depuis l'outil de développement Arduino en installant un Bootloader spécifique disponible également en téléchargement sur le site du fabriquant.





Caractéristiques:

• Processeur: PIC32MX370F512L
• Coeur MIPS32® M4K® jusqu'à 96 Mhz avec oscillateur 8 MHz intégré
• 512 KB de Mémoire Flash (Programme)
• 12 KB de Mémoire Flash (Boot)
• 128 KB de SRAM
• 4x DMA modules
• Interfaces: 2x I²C, 2x SPI, 5x UART
• Port PMP pour interfaces graphiques
• 16 Timers/cmpteur 16-bit
• 5 entrées capture
• 5 sorties comarateur
• 85 port E/S (dont 54 supporté en PPS)
• Conçu pour être utilisé avec MBLAB® X IDE (compatible aussi IDE ARDUINO)
• 4 MB SPI Flash
• USB UART intégré (cordon micro USB non inclus)
• Alimentation: via USB ou sources externe 5Vcc (non inclus)
• 8 interrupteurs à glissière
• 5 boutons-poussoirs
• 1 bouton RESET
• 8 Leds
• 1 Led RGB
• 1 accéléromètre 3 axes intégré (12-bit, I2C)
• Module IrDA compatible FIR intégré (jusqu'à 4 Mbps)
• Entrée/Sortie audio: micro à gain réglable, Jack 3,5mm pour haut-parleur (volume réglable)
• Afficheur LCD 2x16 caractères rétro-éclairé intégré
• Afficheur 7 segment (4 digits)
• Drivers moteur double pont en H intégré (pour moteur jusqu'à 11V/1,5A max.) sortie bornes à vis
• 2 connecteurs pour servomoteur
• Entrée AIC (Analog Input Control) de 0 à 3,3V
• 2 connecteurs format PMOD
• Programmation et debug directement via l'USB depuis MPLAB®
• Connecteur 30 broches pour Analog Discovery 2


Nouveau: Consultez le retour d'expérience de la carte Basys MX3 par un professeur d'université
